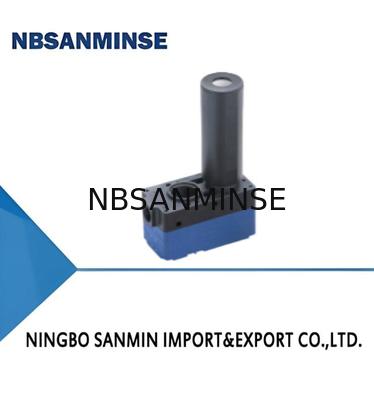

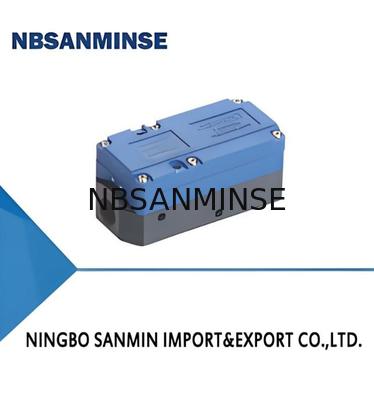

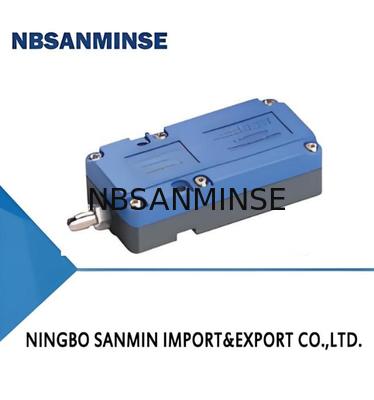

ژنراتور مینی وکیوم سری ABM/ABX

ژنراتور مینی وکیوم سری ABM/ABX
ABM/ABX Series Mini Vacuum Generator
ژنراتور مینی وکیوم سری ABM/ABX ژنراتور مینی وکیوم سری ABM/ABX ژنراتور مینی وکیوم سری ABM/ABX ژنراتور مینی وکیوم سری ABM/ABX

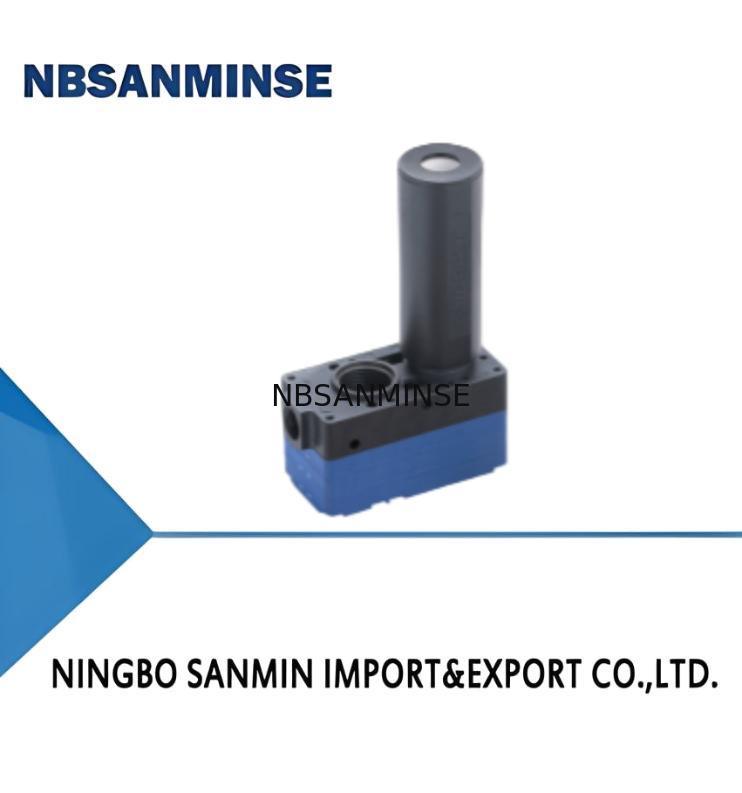

تصویر بزرگ :  ژنراتور مینی وکیوم سری ABM/ABX

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: ABM5,ABX5
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: Negotiate
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

ژنراتور مینی وکیوم سری ABM/ABX

شرح
فشار: 4.5 ~ 6.0bar حداکثر سطح خلاء: 85 کیلو پاسکال
حداکثر جریان خلاء: 35 ~ 37 nl/min مصرف هوا: 12 ~ 20 nl/min
سطح نویز dB(A): 50 ~ 65 گارانتی: 1 سال
برجسته کردن:

ژنراتور مینی وکیوم سری ABM/ABX

,

دریچه سولینوئید پنوماتیک با گارانتی

,

ژنراتور خلاء کوچک برای استفاده صنعتی

ویژگی ها
◇ طراحی نوزل با مصرف انرژی کم
◇ اندازه کوچک، وزن سبک، می تواند به طور مستقیم با آب مکش وصل شود
◇ مشخصات فرودگاه های مختلف وجود دارد ((A,NA,B,NB,C,NC)
◇ خاموش کننده داخلی و خاموش کننده خارجی اختیاری هستند
مزایا
◇ در حالی که مصرف هوا کمتر است، می تواند جریان خلاء بیشتری ایجاد کند
◇ برای مواقع با فضای و وزن محدود نصب
◇ مشخصات مناسب اتصال پورت می تواند با توجه به
الزامات در محل
◇ می تواند نیازهای مختلف جریان خلاء را در کارهای مختلف برآورده کند
شرایط
◇ صدای محصول را به شدت کاهش دهید
درخواست ها
◇ ژنراتور خلاء جهانی که به طور گسترده در انواع سیستم های خلاء استفاده می شود
◇ مناسب برای دستکاری صفحات فلزی، ماشین آلات بسته بندی، قالب گذاری تزریقی
و تکنولوژی ربات های صنعتی
ژنراتور مینی وکیوم سری ABM/ABX 0
ساختار
◇ (1)Aبندر تامین
◇ (2)Vآب بندر
◇ (3)Eبندر خشت
◇(4)فیلتر خلاء
◇ (5)خاموش کننده صدا
ژنراتور مینی وکیوم سری ABM/ABX 1
چطور سفارش بدیم
موشک 10 -ب-ف
① ② ③ ④
1سری مشخصات اتصال به بندر 4پوشاندن
ABM-Universaltype ((-85kPa) 5 یک NA صفر، NBR
ABX-نوع سطح خلاء بالا ((-92kPa) 10 ب NB F-فلوئورین لاستیک
20 C NC E-EPDM
30 (به جدول ۱ مراجعه کنید)
جدول اتصال بندر1
بندر ارتباط هوا عرضه بندر خلاء بندر خروجی بندر قابل استفاده خلاء ژنراتور
A M5-φ6 G1/8 داخلی خاموش کننده ABM5،10 ABX5،10
NA M5-φ6 NPSF1/8 خاموش کننده داخلی ABM5،10 ABX5،10
ب G1/8 G3/8 خاموش کننده داخلی ABM5،10,20،30 ABX510,20,30
توجه: NPSF1/8 NPSF3/8 خاموش کننده داخلی ABM5،10,20،30 ABX510,20,30
C G1/8 G3/8 خاموش کننده خارجی ABM5،10,20،30 ABX510,20,30
NC NPSF1/8 NPSF3/8 خاموش کننده خارجی ABM5،10,20،30 ABX510,20,30
انتخاب-موشک
مدل/
مشخصات		 A NA ب توجه: C NC
ABM5-□ ABM5-A ABM5-NA ABM5-B ABM5-NB ABM5-C ABM5-NC
ABM10-□ ABM10-A ABM10-NA ABM10-B ABM10-NB ABM10-C ABM10-NC
ABM20-□ - - ABM20-B ABM20-NB ABM20-C ABM20-NC
ABM30-□ - - ABM30-B ABM30-NB ABM30-C ABM30-NC
انتخاب-ABX
مدل/
مشخصات		 A NA ب توجه: C NC
ABX5-□ ABX5-A ABX5-NA ABX5-B ABX5-NB ABX5-C ABX5-NC
ABX10-□ ABX10-A ABX10-NA ABX10-B ABX10-NB ABX10-C ABX10-NC
ABX20-□ - - ABX20-B ABX20-NB ABX20-C ABX20-NC
ABX30-□ - - ABX30-B ABX30-NB ABX30-C ABX30-NC
پارامترهای فنی-موشک
مدل تامین هوا
محدوده فشار
بار		 مکس
سطح خلاء
-کپا		 مکس
جریان خلاء
NL/دقيقه		 هوا
مصرف
NL/دقيقه		 سر و صدا
سطح
dB ((A)		 کار کردن
دما
°C		 توصیه می کنم
بندر تامین هوا		 ازمایش شده
درگاه خلاءV
ABM5 4.5 تا 60 85 35 تا 37 12 تا 20 50 تا 65 -20 تا 80 φ6 φ8
ABM10 4.5 تا 60 85 70 تا 75 28 تا 42 55 تا 68 -20 تا 80 φ6 φ10
ABM20 4.5 تا 60 85 ۱۴۱ تا ۱۵۰ 55 تا 85 ۶۰ تا ۶۸ -20 تا 80 φ8 φ12
ABM30 4.5 تا 60 85 175 تا 220 87 تا 125 ۶۰ تا ۶۸ -20 تا 80 φ10 φ12

پارامترهای فنی-ABX
مدل تامین هوا
محدوده فشار
بار		 مکس
سطح خلاء
-کپا		 مکس
جریان خلاء
NL/دقيقه		 هوا
مصرف
NL/دقيقه		 سر و صدا
سطح
dB ((A)		 کار کردن
دما
°C		 بندر عرضه توصیه می کنم
شلنگ هوايي
mm
درگاه خلاءV
ABX5 4.5 تا 60 92 30 تا 32 ۱۸ تا ۲۲ 50 تا 65 -20 تا 80 φ6 φ 8
ABX10 4.5 تا 60 92 52 تا 63 31 تا 40 55 تا 68 -20 تا 80 φ6 φ10
ABX20 4.5 تا 60 92 110 تا 125 79 تا 89 ۶۰ تا ۶۹ -20 تا 80 φ8 φ12
ABX30 4.5 تا 60 92 180 تا 185 ۱۲۸ تا ۱۳۷ ۶۰ تا ۶۹ -20 تا 80 φ10 φ12
◇ توجه: حداکثر فشار هوا 7.0 بار است
جریان خلاء ((NL/min) در سطوح مختلف خلاء ((-kPa)
مدل هوا عرضه
فشار
بار		 هوا
مصرف
NL/دقيقه		 0 10 20 30 40 50 60 70 80 مکس
خلاء سطح
-کپا
ABM5 4.5 12 35.0 20.5 12.0 10.5 8.5 6.5 4.5 2.5 0.8 85
ABM10 4.5 28 70.0 40.5 25.0 21.0 18.0 14.0 9.5 5.0 1.3 85
ABM20 4.5 55 141.0 77.0 45.0 39.5 29.5 25.0 17.5 12.0 3.0 85
ABM30 4.5 87 175.0 105.0 70.0 63.0 53.0 40.0 26.0 14.0 6.5 85
ABM5 6.0 20 37.0 25.0 15.5 12.0 8.0 6.0 4.0 2.7 0.6 85
ABM10 6.0 42 75.0 55.0 27.0 20.0 18.0 12.0 9.0 5.0 2.0 85
ABM20 6.0 85 150.0 100.0 55.0 38.0 30.0 24.0 16.0 11.0 3.2 85
ABM30 6.0 125 220.0 150.0 81.0 65.0 50.0 38.0 27.0 18.0 5.0 85
ژنراتور مینی وکیوم سری ABM/ABX 2
زمان تخلیه ((s/L) برای رسیدن به سطوح مختلف خلاء ((-kPa)
مدل تامین هوا
فشار
بار		 هوا
مصرف
NL/دقيقه		 10 20 30 40 50 60 70 80 مکس
خلاء سطح
-کپا
ABM5 4.5 12 0.11 0.42 0.95 1.66 2.50 3.65 5.25 7.89 85
ABM10 4.5 28 0.08 0.20 0.44 0.80 1.24 1.80 2.55 3.80 85
ABM20 4.5 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03 85
ABM30 4.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43 85
ABM5 6.0 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46 85
ABM10 6.0 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62 85
ABM20 6.0 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55 85
ABM30 6.0 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75 85
ژنراتور مینی وکیوم سری ABM/ABX 3
جریان خلاء ((NL/min) در سطوح مختلف خلاء ((-kPa)
مدل هوا عرضه
فشار
بار		 هوا
مصرف
NL/دقيقه		 0 10 20 30 40 50 60 70 80 90 مکس
خلاء سطح
-کپا
ABX5 4.5 18 30.0 13.0 7.5 7.0 6.0 5.0 4.0 3.2 1.8 0.4 92
ABX10 4.5 31 52.0 240 18.0 15.0 13.0 10.5 8.0 6.0 2.5 0.8 92
ABX20 4.5 79 100.0 46.0 34.0 30.5 25.0 21.0 17.0 10.5 5.0 1.6 92
ABX30 5.0 128 180.0 95.0 55.0 45.5 40.5 30.5 25.0 19.0 11.5 3.0 92
ABX5 6.0 22 32.0 20.0 8.5 7.5 6.0 5.0 4.0 3.0 1.5 0.15 92
ABX10 6.0 40 63.0 36.0 18.0 16.0 12.5 10.5 8.5 6.0 3.5 0.5 92
ABX20 6.0 89 125.0 73.0 35.0 30.0 25.0 22.0 18.0 12.0 7.0 0.9 92
ABX30 6.0 137 185.0 103.0 51.0 46.0 38.0 31.0 25.0 19.0 12.0 1.8 92
ژنراتور مینی وکیوم سری ABM/ABX 4
زمان تخلیه ((s/L) برای رسیدن به سطوح مختلف خلاء ((-kPa)
مدل تامین هوا
فشار
بار		 هوا
مصرف
NL/دقيقه		 10 20 30 40 50 60 70 80 90 مکس
خلاء سطح
-کپا
ABX5 4.5 18 0.13 0.60 1.26 2.30 3.20 4.50 6.15 8.50 15.50 92
ABX10 4.5 31 011 0.30 0.65 1.10 1.55 2.15 2.85 4.70 10.20 92
ABX20 4.5 79 0.09 0.16 0.32 0.55 0.80 1.50 1.80 2.70 5.00 92
ABX30 5.0 128 0.06 0.12 0.23 0.36 0.53 0.76 1.10 1.60 2.90 92
ABX5 6.0 22 015 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21.00 92
ABX10 6.0 40 0.09 0.32 0.71 1.18 1.74 2.40 3.26 4.55 10.20 92
ABX20 6.0 89 0.05 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92 92
ABX30 6.0 137 0.03 0.13 0.23 0.38 0.58 0.82 1.11 1.54 3.00 92
ژنراتور مینی وکیوم سری ABM/ABX 5
ابعاد ((ملی متر)
ژنراتور مینی وکیوم سری ABM/ABX 6
Dابعاد(mm)
ژنراتور مینی وکیوم سری ABM/ABX 7
کیت های تعمیر
ژنراتور مینی وکیوم سری ABM/ABX 8

س: ميشه نمونه هاي مجاني رو ارائه بديد؟

جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چيه ؟

جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره

سوال:Wچه نوع محصولاتی می تونید درست کنید؟

ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره

س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟

جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.

س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟

ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.

سوال: گارانتی وجود داره؟

A: بله، معمولا محصولات یک سال تضمین کیفیت است.

س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟

الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود

رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود

سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟

A: 1MPa=10bar≈145psi≈10kg

سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟

A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره

سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟

نقطه تمرکز اقدامات مقابله ای در محیط با دمای بالا اقدامات مقابله ای در محیط بسیار سرد
مهر لاستیک فلور، PTFE نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان
روغن روغن مصنوعی با دمای بالا (تنفسی کم) روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین)
تصفیه هوا تقویت خنک کننده، حذف آب کارآمد خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما
قطعات فلزی مجوز گسترش ذخایر مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید
اجزای کنترل کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد
نصب از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید
