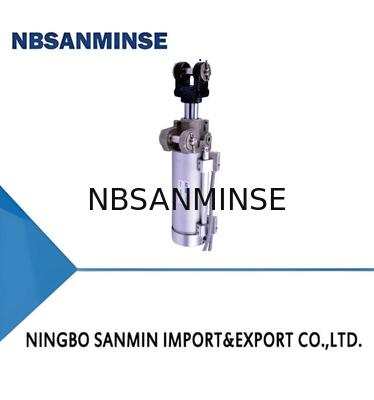

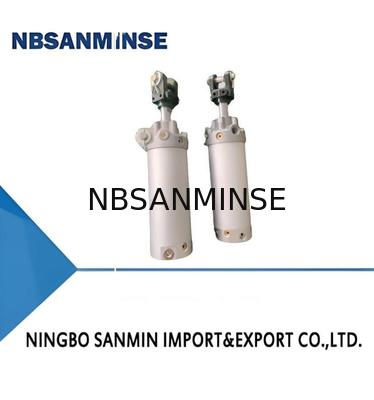

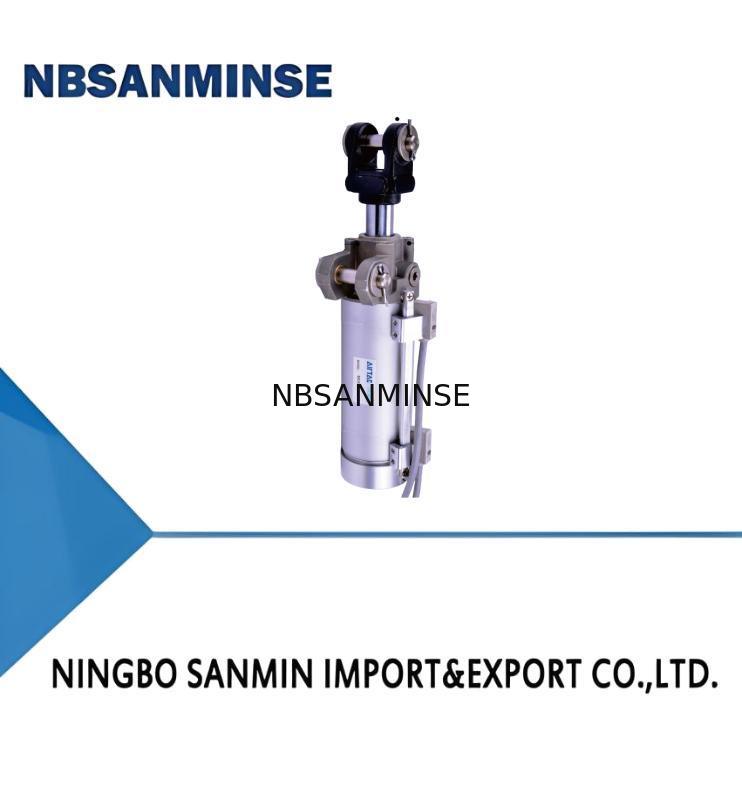

طراحی ضد گرد و غبار و سرباره جوشکاری:
یک حلقه گرد و غبار خراش دهنده در پوشش جلویی وجود دارد،
و محکم و بادوام است که می تواند از گرد و غبار جلوگیری کند
سیلندرهای شکستن سرباره جوش پاشیده شده.
از کلاه ضد گرد و غبار قابل اعتمادتر است.
Yknuckle موجود است:
انواع مختلفی از سوئیچ های سنسور موجود است.
1. سنسور ضد مغناطیسی باید با استفاده شود
براکت ضد مغناطیسی. برای جزئیات، به صفحه P335 مراجعه کنید.
2. سنسورهای مشترک (DMSG/EMSG، CMSG) باید با استفاده شود
نگهدارنده حسگر (F-MCK40G).لطفاً به مشترک مراجعه کنید
حسگرها برای جزئیات در مورد سنسور DMSG/EMSG و CMSG سنسور تطبیق
دارندگان باید جداگانه سفارش داده شوند. روش سفارش و روش نصب به شرح زیر است:
مته
اندازه |
راد
اندازه |
بازیگری نوع |
فشار عملیاتی (MPa) |
| 0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
| 40 |
20 |
دوبل
بازیگری |
سمت فشار |
125.6 |
251.2 |
376.8 |
502.4 |
628.0 |
753.6 |
879.2 |
1004.8 |
| کنار بکشید |
94.2 |
188.4 |
282.6 |
376.8 |
471.0 |
565.2 |
659.4 |
753.6 |
| 50 |
20 |
Doublej
بازیگری |
سمت فشار |
196.3 |
392.6 |
588.9 |
785.2 |
981.5 |
1177.8 |
1374.1 |
1570.4 |
| کنار بکشید |
164.9 |
329.8 |
494.7 |
659.6 |
824.5 |
989.4 |
1154.3 |
1319.2 |
| 63 |
20 |
دوبل
اکتینگیل |
سمت فشار |
311.7 |
623.4 |
935.1 |
1246.8 |
1558.5 |
1870.2 |
2181.9 |
2493.6 |
| سمت iPull |
280.3 |
560.6 |
840.9 |
1121.2 |
1401.5 |
1681.8 |
1962.1 |
2242.4 |
| 80 |
25 |
دوبل
بازیگری |
سمت فشار |
502.6 |
005.2 |
1507.8 |
2010.4 |
2513.0 |
3015.6 |
3518.2 |
4020.8 |
| کنار بکشید |
453.6 |
907.2 |
1360.8 |
1814.4 |
2268.0 |
2721.6 |
3175.2 |
3628.8 |
نصب و کاربرد
1.در شرایط عادی مانند: بسته بندی لبه، نصب، تست جیگ .. و غیره. سیلندر استاندارد پیشنهاد می شود.
2. در مورد میدان مغناطیسی بالا که توسط جوشکاری در مجاورت ایجاد می شود، باید از سیلندر گیره جوش ضد مغناطیسی استفاده شود و سوئیچ سنسور ضد مغناطیسی مربوطه باید مطابقت داده شود.
3. قبل از اتصال سیلندر، گرد و غبار باید حذف شود تا از ورود آن به داخل سیلندر جلوگیری شود.
4. محیط مورد استفاده توسط سیلندر باید تا 40μm یا کمتر فیلتر شود.
5. تحت محیط دمای بالا، سیلندر مقاومت در برابر درجه حرارت بالا باید انتخاب شود. اقدامات ضد انجماد باید در محیط دمای پایین اتخاذ شود تا از انجماد آب در سیلندر جلوگیری شود.
6. اگر سیلندر برای مدت طولانی استفاده نمی شود، لطفا سطح را برای زنگ زدگی تبلیغ کنید. درگاه های ورودی و خروجی باید دارای درپوش ضد گرد و غبار باشند و همچنین روغن را پخش کنید تا زنگ نزند.
نمونه های کاربردی
مشخصات
| مته اندازه (میلی متر) |
40 |
50 |
63 |
80 |
| نوع بازیگری |
دوبازیگری |
| مایع |
هوا (با عنصر فیلتر 40 میکرومتری فیلتر شود) |
| فشار عملیاتی |
0.15~1.0MPa (22~145psi) |
| فشار اثبات |
1.5 مگا پاسکال (215psi) |
| دما |
-20 تا 70 درجه سانتیگراد |
| محدوده سرعت |
50 ~ 500 میلی متر در ثانیه |
| نوع کوسن |
بالشتک متغیر برای پوشش پشتی یا روکش جلو (اختیاری) |
| شیر کنترل سرعت |
تنظیم استاندارد برای روکش ها |
| روغن کاری |
لازم نیست |
| نوع نصب |
تکیه گاه دو لولایی |
| اندازه پورت [Note1] |
1/4 اینچ |
3/8 اینچ |
ویژگی محصول
1. برای کارگاه هایی که جوشکاری اتوماسیون را انجام می دهند مناسب است.
2. یک حلقه گرد و غبار خراش دهنده در پوشش جلویی وجود دارد و محکم و بادوام است که می تواند از گرد و غبار جلوگیری کند.
استوانه های شکستن سرباره جوش پاشیده شده قابل اطمینان تر از کلاه ایمنی گرد و غبار است.
3. در صورت استفاده با محیط کاری که دارای میدان مغناطیسی قوی است مناسب است
سوئیچ سنسور که دارای آهنربا قوی و میدان مغناطیسی ضد قوی است.
4. رابط ورودی از سه طرف اختیاری است؛ تنظیم بافر و تنظیم محدودیت سرعت داخلی هستند.
5. انواع مختلف سوئیچ های سنسور در دسترس هستند.
[Note1]در میدان مغناطیسی قدرتمند، سوئیچ حسگر برای آهنربا بالا باید مطابقت داشته باشد. لطفاً برای گزینه به صفحه 335 مراجعه کنید.
ساختار داخلی و متریال قطعات اصلی
| ItemBore اندازه |
40 |
50 |
63 |
| الف |
162 |
165 |
167 |
| AC |
59 |
65 |
67 |
| AE |
20 |
22 |
23 |
| سی |
76 |
80 |
87 |
| D |
84 |
87 |
89 |
| E |
47 |
57 |
70 |
| م |
52 |
60 |
74 |
ن
(تعداد سوراخ) |
کوسن متغیر
برای پوشش پشت و جلو |
6 |
6 |
6 |
کوسن متغیر
برای پشت جلد |
2 |
2 |
2 |
| P (درگاه ورودی و خروجی) |
1/4 اینچ |
| PA |
20 |
19 |
19 |
| PB |
9 |
9.5 |
9.5 |
| temType |
DS1-69AM |
| منطق سوئیچ |
ترانزیستور بدون تماس، نوع معمولی باز |
| نوع سنسور |
ترانزیستور، دو خط، غیر قطبی |
| ولتاژ کاری (V) |
10~30V/DC |
| حداکثر جریان سوئیچینگ |
حداکثر 100 میلی آمپر |
| رتبه بندی سوئیچینگ (W) |
حداکثر 3 وات |
| جریان ضد مغناطیسی |
AC17000A |
| افت ولتاژ |
4.8 ولت حداکثر @ 100 میلی آمپر DC |
| جریان نشتی |
حداکثر 0.6mA@30V DC |
| حداقل جریان کاری |
حداقل 3 میلی آمپر |
| شاخص |
محدوده پایدار: LED سبز؛ محدوده غیر جدول: LED قرمز |
| کابل |
中5.3/0.5SQ×2C×3m/روغن مقاوم، کند شعله، خمش/پی وی سی خاکستری |
| حساسیت |
30 تا 40 گاوس |
| حداکثر فرکانس |
8 هرتز |
| محدوده دما |
-10 تا 70 درجه سانتیگراد |
| شوک |
50 متر بر ثانیه |
| لرزش |
9 متر بر ثانیه |
| حفاظت |
IP67 (EN60529) |
| مدار حفاظتی |
ترانزیستور بدون تماس، سرکوب ولتاژ |
| درجه ضد حریق |
UL94-V0 |
س: آیا می توانید نمونه های رایگان را ارائه دهید؟
ج: آره، اما به محصولات بستگی دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
A: دامنه کسب و کار ما این استسرویس قطعات اتوماسیون صادرکننده با کانتینر کامل و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،دریچه هوا،دریچه موتور کردن،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغنمناسب، فشار سنجو غیره
س:دبلیوانواع کلاه محصولاتی که می توانید بسازید؟
A: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم، برنج، آلومینیومپردازش مواد .مثل بالافشار شیر / شیر برقی / شیر برقی /شیر آب/شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/آکومولاتور هیدرولیکمحصولات و غیره
س: آیا می توان محصول را با آرم و نام تجاری ما ساخت؟
پاسخ: بله، البته، ما می توانیم درست کنیم. ما سال ها تامین کننده OEM و حرفه ای برای ساخت هستیم. اما در صورت امکان باید به ما مجوز بدهید.
س: آیا می توانید کالاهای اصلی معروف پنوماتیک و هیدرولیک، ابزار با نام تجاری را ارائه دهید؟
پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را عرضه کنیم.
س: آیا گارانتی موجود است؟
A: بله، به طور معمول محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رزوه G استوانه ای است و خود را آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی در هنگام سفت شدن سفت تر و محکم تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار به همراه برای افزایش اثر آب بندی استفاده می شود.
G-thread یک لوله مستقیم استوانه ای است که برای اتصالات غیر مهر و موم استفاده می شود. نخ PT یک لوله مخروطی شکل است که به تغییر شکل و آب بندی خود نخ متکی است. NPT همچنین یک لوله مخروطی با زاویه پروفیل دندانی 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm²؟
A: 1MPa = 10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختگی سیم پیچ های شیر برقی می شود؟
A: ولتاژ و هرتز نادرست، سوئیچینگ مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و فنر،محیط زیست لرزش گرم، سنگین و غیره
س: برای قطعات پنوماتیکی در دمای بالا یا محیط های بسیار سرد چه نکاتی را باید رعایت کرد؟
| نقطه تمرکز |
اقدامات متقابل محیطی با دمای بالا |
اقدامات متقابل محیطی بسیار سرد |
| مهر و موم |
فلورو لاستیک، PTFE |
نیتریل با دمای پایین، لاستیک سیلیکون، پلی اورتان |
| روغن کاری |
گریس مصنوعی با دمای بالا (فرارندگی کم) |
گریس با دمای پایین (نقطه ریزش کم، ویسکوزیته کم) |
| درمان تامین هوا |
تقویت خنک کننده، حذف موثر آب |
خشک کردن با نقطه شبنم بسیار کم (نوع تبرید + جذب)، ردیابی حرارتی |
| اجزای فلزی |
ترخیص انبساط رزرو |
موادی را با چقرمگی در دمای پایین انتخاب کنید، از نشتی به دلیل انقباض سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه مقاوم در برابر حرارت بالا، اتلاف گرما، مصرف برق کم |
نصب جعبه های عایق، گرمایش محلی، جلوگیری از تراکم سرد |
| نصب و راه اندازی |
دور از منابع گرما نگهداری کنید، صفحات عایق حرارتی را اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
