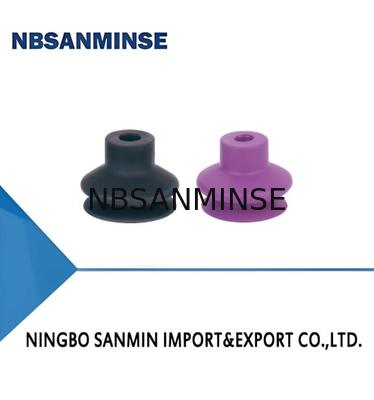

SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر

SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر
SBA Series 1.5 Bellows Suction Cup with High Temperature Resistance for Uneven Surface Handling
SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر

تصویر بزرگ :  SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: SBA6
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر

شرح
نیروی بیرون کشیدن n: 1.4 حجم داخلی: 0.1cm³
حداقل شعاع خمیده قطعه کار: 2 میلی متر DIA شیلنگ توصیه شده: 4 میلی متر
رایانه های شخصی MPQ: 10 دم: 5-50degree ، 5 ~ 50 درجه سانتیگراد
برجسته کردن:

فنجان مکش آکاردئونی سری SBA,فنجان مکش آکاردئونی 1.5,شیر برقی پنوماتیک و فنجان مکش

,

1.5 bellows suction cup

,

pneumatic solenoid valve suction cup

ویژگی ها
• 1.5 Bellows
• مواد ویژه با مقاومت در برابر دمای بالا اختیاری است
• اندازه های مختلف برای انتخاب
مزایا
• به راحتی روی سطح ناهموار قطعه کار قرار می گیرد، اثر بافر دارد
• می تواند قطعه کار را با دمای بالا جابجا کند
• اتصالات را می توان بارها استفاده کرد و هزینه مشتری را تا حد زیادی کاهش می دهد
• مناسب برای قطعات کار با اندازه ها و شکل های مختلف
کاربردها
• جابجایی قطعات کار با سطح ناهموار، مانند کارتن،
مقوا، قطعه کار منحنی، لوله و غیره.
• جابجایی قطعات تزریق پلاستیک با دمای بالا، ورق فلزی،
شیشه و غیره.
• جابجایی صفحه چوبی صاف، صفحه فولادی صاف و غیره
SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر 0
ساختار
• 1.5 Bellows، کورس فشرده سازی بزرگ
• طراحی ساختار جدا شده فنجان مکش و اتصالات، قطعات فرسوده
را می توان جداگانه تعویض کرد
• پلاگین بدون علامت اختیاری است، برای گرفتن بدون هیچ علامتی
SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر 1
  SBA    33    N-G2M    -PK
①            ③         ④         ⑤
①سری ②قطر
③جنس و سختی
④اتصال رزوه ⑤مشخصات ویژه
SBA 6 -Φ6mm 27-Φ27mm N -NBR 55  Nil - فقط فنجان مکش Nil-نوع استاندارد
11-Φ11mm 33-Φ33mm Ws-سیلیکون سفید 50  M5M-M5×0.8رزوه نر PK-با پلاگین بدون علامت
14-Φ14mm 43-Φ43mm HD-دمای بالا/بدون علامت 11.9  G1M-G1/8 رزوه نر
16-Φ16mm 53-Φ53mm NR-لاستیک طبیعی 7.2  G2M-G1/4 رزوه نر
20-Φ20mm 63-Φ63mm

M5F-M5×0.8 رزوه ماده
22-Φ22mm 78-Φ78mm

G1F-G1/8 رزوه ماده

25-Φ25mm


G2F-G1/4 رزوه ماده
انتخاب
مدل   اتصال رزوه
  M-نر رزوه		 F-ماده رزوه
SBA6□   SBA6□-M5M SBA6□-M5F
3.8□   SBA11□-M5M     SBA11□-G1M SBA11□-M5F    SBA11□-G1F
5.0□   SBA14□-M5M     SBA14□-G1M SBA14□-M5F    SBA14□-G1F
6.7 □   SBA16□-M5M     SBA16□-G1M 5BA16□-M5F    SBA16□-G1F
10.7□   SBA20□-M5M     SBA20□-G1M SBA20□-M5F    SBA20□-G1F
15.2□   SBA22□-M5M     SBA22□-G1M SBA22□-M5F    SBA22□-G1F
17.3□   SBA25□-M5M     SBA25□-G1M SBA25□-M5F    SBA25□-G1F
24.0□   SBA27□-G2M SBA27□-G2F
39.6□   SBA33□-G2M SBA33□-G2F
64.5□   SBA43□-G2M SBA43□-G2F
SBA53□   SBA53□-G2M SBA53□-G2F
135.0□   SBA63□-G2M SBA63□-G2F
218.0□   SBA78□-G2M SBA78□-G2F
انتخاب-با پلاگین بدون علامت
  مدل M-نر رزوه F-ماده رزوه
  SBA11□-PK
 SBA11□-M5M-PK     SBA11□-G1M-PK SBA11□-M5F-PK    SBA11□-G1F-PK
SBA14□-PK
 SBA14□-M5M-PK     SBA14□-G1M-PK SBA14□-M5F-PK    SBA14□-G1F-PK
  SBA16□-PK SBA16□-M5M-PK     SBA16□-G1M-PK SBA16□-M5F-PK    SBA16□-G1F-PK
  SBA20□-PK SBA20□-M5M-PK     SBA20□-G1M-PK SBA20□-M5F-PK    SBA20□-G1F-PK
  SBA22□-PK SBA22□-M5M-PK     SBA22□-G1M-PK SBA22□-M5F-PK    SBA22□-G1F-PK
  SBA25□-PK SBA25□-M5M-PK     SBA25□-G1M-PK SBA25□-M5F-PK    SBA25□-G1F-PK
  SBA27□-PK SBA27□-G2M-PK SBA27□-G2F-PK
  SBA33□-PK SBA33□-G2M-PK SBA33□-G2F-PK
  SBA43□-PK
 SBA43□-G2M-PK SBA43□-G2F-PK
SBA53□-PK
 SBA53□-G2M-PK SBA53□-G2F-PK
پارامترهای فنی
 مدل نیروی کشش N
حجم داخلی
cm³حداقل منحنی		   قطعه کاراز
  قطعه کارmm
MPQ		 g
توصیه شده		 شیلنگ قطر. mm
MPQ		  عدد
 SBA6
 1.4 25  2  0.2  10  10  SBA20
 3.8 0.2  10  SBA20  6  5  SBA20
 5.0 0.4  13  1.1  6  5  SBA20
 6.7 0.8  20  3.1  25  5  SBA20
 10.7 1.2  30  1.5  6  5   SBA53
 15.2 1.4  25  2.2  6  5   SBA53
 17.3 3.2  20  3.1  6  5   SBA53
 24.0 3.4  23  4.7  6  5   SBA53
 39.6
 4.8  40  7.2  6  5   SBA53
64.5 11.4  60  11.9  6  5   SBA53
95.0  26.0  75  20.2  8  1  SBA63
135.0 44.0  75  25.5  8  1  • توجه: سطح خلاء آزمایش -60kPa، قطعه کار با سطح صاف و تمیز. داده های نیروی کشش فوق بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
218.0 76.0  70  52.6  8  1  • توجه: سطح خلاء آزمایش -60kPa، قطعه کار با سطح صاف و تمیز. داده های نیروی کشش فوق بدون در نظر گرفتن ضریب ایمنی محاسبه شده است.
داده ها ممکن است با توجه به سطوح مختلف قطعه کار متفاوت باشد. توصیه می شود طول شیلنگ خلاء تا حد امکان کوتاه باشد، حداکثر 2 متر
SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر 2
SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر 3
SBA سری 1.5 Bellows مکش فنجان با مقاومت در برابر دمای بالا برای دستکاری سطح نابرابر 4
