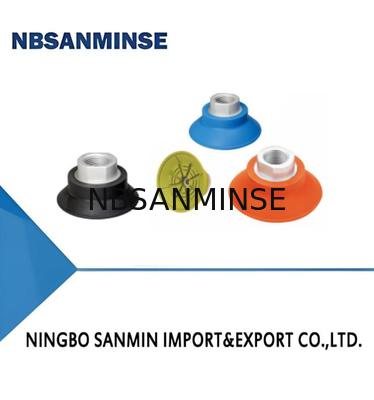

سری SFF فنجان مکش تخت مخصوص ورق فلزی

سری SFF فنجان مکش تخت مخصوص ورق فلزی
SFF Series Flat Suction Cup Speical for Metal Sheet
سری SFF فنجان مکش تخت مخصوص ورق فلزی سری SFF فنجان مکش تخت مخصوص ورق فلزی

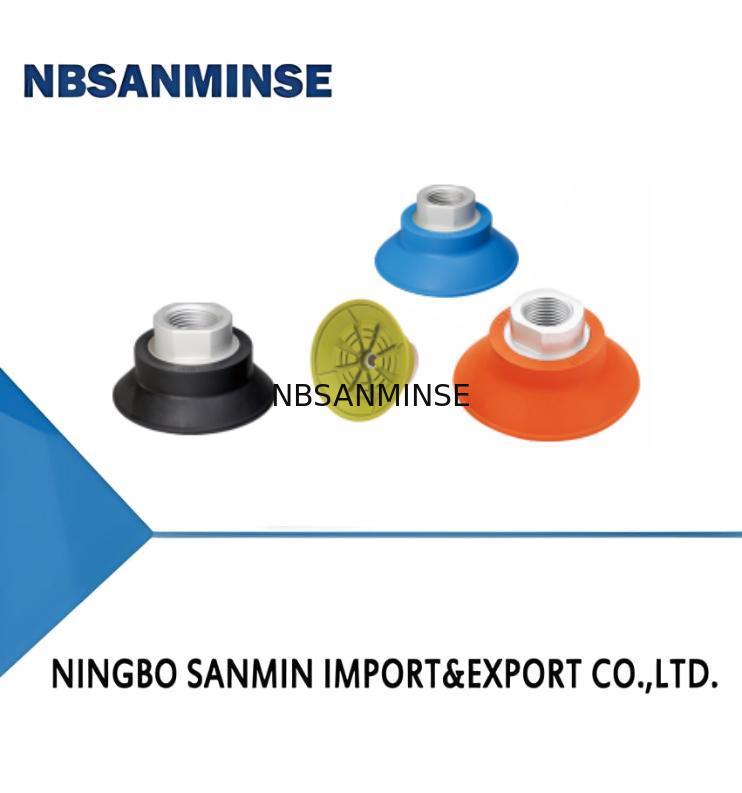

تصویر بزرگ :  سری SFF فنجان مکش تخت مخصوص ورق فلزی

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: SFF30
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

سری SFF فنجان مکش تخت مخصوص ورق فلزی

شرح
بیرون کشش عمودی: 45force n کشش جانبی: 35 force n
نیروی کشش جانبی روغنی: 33 سطح (N) حجم داخلی: 1.6 سانتی متر مربع
Min.Curve شعاع قطعه کار: 35 میلی متر
برجسته کردن:

فنجان مکش تخت برای ورق فلزی,شیر برقی پنوماتیک و فنجان مکش,مکش ورق فلزی سری SFF

,

pneumatic solenoid valve suction cup

,

SFF series metal sheet suction

ویژگی ها
ساختار پشتیبانی داخلی با ناحیه بزرگ
موجود در اندازه های مختلف
مزایا
به طور موثر نیروی اصطکاک بین فنجان های مکش را افزایش می دهد
و قطعات کار
حداکثر دمای مواد HK 250 درجه سانتیگراد است، می توان از آن استفاده کرد
برای برداشتن ورق فلزی با دمای بالا
حداکثر دمای مواد HD 160 درجه سانتیگراد است، می توان از آن استفاده کرد
برای برداشتن شیشه با دمای بالا بدون علامت
مناسب برای قطعات کار با اندازه ها و شکل های مختلف
کاربردها
جابجایی ورق فلزی روغنی
جابجایی ورق فلزی و صفحات آلومینیومی بدون تغییر شکل
برای بارگیری و تخلیه مواد در حین CNC یا ماشین استفاده می شود
پردازش ابزار
جابجایی ورق های فلزی منحنی
در سیستم های جابجایی قطعات فلزی مهر زنی خودرو استفاده می شود
سری SFF فنجان مکش تخت مخصوص ورق فلزی 0
ساختار
فنجان مکش و اتصالات یک ساختار یک تکه هستند
سری SFF فنجان مکش تخت مخصوص ورق فلزی 1
SFF 50 N-G3F
  ① ② ③ ④
①سری ②قطر   ③مواد و سختی
④اتصال رزوه
SFF 30-φ30mm   N -NBR 60  G2F -G1/4 رزوه ماده
40-φ40mm   NG-NBR 45  G3F -G3/8 رزوه ماده
50 -φ50mm   HK - لاستیک با دمای بسیار بالا 65  G2M -G1/4 رزوه نر
60-φ60mm   HD-مواد با دمای بالا/بدون علامت 60  M10M-M10×1.5نر رزوه
80-φ80mm

M14M-M14×1.5نر رزوه
100-φ100mm

RA - آداپتور مستطیلی
125-φ125mm


Sانتخاب
مدل اتصال رزوه
G2M		 M10M M14M G2F G3F RA
SFF30N-□
 SFF30N-G2M
 SFF30N-M10M
 SFF30N-M14M
 SFF30N-G2F
 SFF30N-G3F
 SFF30N-RA
SFF40N-□
 SFF40N-G2M
 SFF40N-M10M
 SFF40N-M14M
 SFF40N-G2F
 SFF40N-G3F

 SFF40N-RA
SFF50N-□ SF50N-G2M SFF50N-M10M SFF50N-M14M SFF50N-G2F SFF50N-G3F SFF50N-RA
SFF60N-□ SFF60N-G2M SFF60N-M10M SFF60N-M14M SFF60N-G2F SFF60N-G3F SFF60N-RA
SFF80N-□ SFF80N-G2M SFF80N-M10M SFF80N-M14M SFF80N-G2F SFF80N-G3F SFF80N-RA
SFF100N-□ SFF100N-G2M SFF100N-M10M SFF100N-M14M SFF100N-G2F SFF100N-G3F SFF100N-RA
SFF125N-□ SFF125N-G2M SFF125N-M10M SFF125N-M14M SFF125N-G2F SFF125N-G3F SFF125N-RA
مدل اتصال رزوه
G2M		 M10M M14M G2F G3F RA
SFF30NG-□ SFF30NG-G2M SFF30NG-M10M SFF30N-M14M SFF30NG-G2F SFF30NG-G3F SFF30NG-RA
SFF40NG-□ SFF40NG-G2M SFF40NG-M10M SFF40N-M14M SFF40NG-G2F SFF40NG-G3F SFF40NG-RA
SFF50NG-□ SFF50NG-G2M SFF50NG-M10M SFF50N-M14M SFF50NG-G2F SFF50NG-G3F SFF50NG-RA
SFF60NG-□ SFF60NG-G2M SFF60NG-M10M SFF60N-M14M SFF60NG-G2F SFF60NG-G3F SFF60NG-RA
SFF80NG-□ SFF80NG-G2M SFF80NG-M10M SFF80N-M14M SFF80NG-G2F SFF80NG-G3F SFF80NG-RA
SFF100NG-□ SFF100NG-G2M SFF100NG-M10M SFF100N-M14M SFF100NG-G2F SFF100NG-G3F SFF100NG-RA
SFF125NG-□ SFF125NG-G2M SFF125NG-M10M SFF125N-M14M SFF125NG-G2F SFF125NG-G3F SFF125NG-RA







مدل

اتصال رزوه

G2M

 G2F G3F
 مدل
 اتصال رزوه
G2M		 G2F G3F
SFF30HK-□ SFF30HK-G2M SFF30HK-G2F SFF30HK-G3F SFF30HD-□ SFF30HD-G2M SFF30HD-G2F SFF30HD-G3F
SFF40HK-□ SFF40HK-G2M SFF40HK-G2F SFF40HK-G3F SFF40HD-□ SFF40HD-G2M SFF40HD-G2F SFF40HD-G3F
SFF50HK-□ SFF50HK-G2M SFF50HK-G2F SFF50HK-G3F SFF50HD-□ SFF50HD-G2M SFF50HD-G2F SFF50HD-G3F
SFF60HK-□ SFF60HK-G2M SFF60HK-G2F SFF60HK-G3F

SFF60HD-□
 SFF60HD-G2M SFF60HD-G2F SFF60HD-G3F
SFF80HK-□ SFF80HK-G2M SFF80HK-G2F SFF80HK-G3F SFF80HD-□ SFF80HD-G2M SFF80HD-G2F SFF80HD-G3F
SFF100HK-□ SFF100HK-G2M SFF100HK-G2F SFF100HK-G3F SFF100HD-□ SFF100HD-G2M SFF100HD-G2F SFF100HD-G3F
SFF125HK-□ SFF125HK-G2M SFF125HK-G2F SFF125HK-G3F SFF125HD-□ SFF125HD-G2M SFF125HD-G2F SFF125HD-G3F
پارامترهای فنی
مدل
عمودی
بیرون کشیدن نیرو
N		 جانبی
بیرون کشیدن نیرو
N		 جانبی
بیرون کشیدن نیرو
روغنی سطح (N)		 درونی
حجم
cm³		 Min.curve شعاع
از قطعه کار
میلی متر		 وزن
 g		 توصیه شده
 شیلنگ قطر
 میلی متر		 MPQ
عدد
SFF30
 45  35  33 1.6 35
 11  6 1
SFF40 72 54 51  3.5 47.5 13 6 1
SFF50 112  90  86  7.5  70  20  8  1
SFF60 145  102  93  12.6  81  26  8  1
SFF80 288  212  190  35  115  43  8  1
SFF100 445  322  308  60  141  57  8  1
SFF125 660  475  400  115  165  145  10  1
سری SFF فنجان مکش تخت مخصوص ورق فلزی 2سری SFF فنجان مکش تخت مخصوص ورق فلزی 3
M - اتصال رزوه نر
یادداشت: تلرانس ابعادی با GBT3672.1-2002-1 M3 استاندارد تلرانس ابعادی محصول لاستیکی مطابقت دارد
