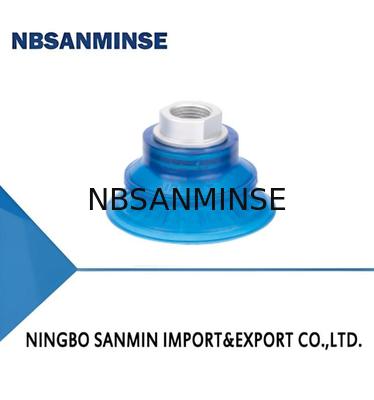

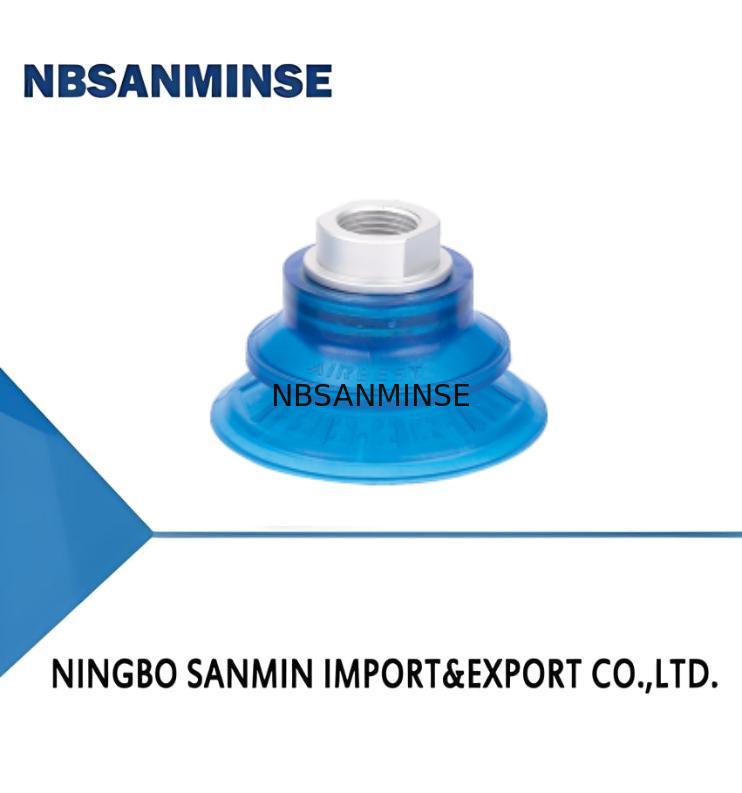

SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی

SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی

تصویر بزرگ :  SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی

جزئیات محصول:
محل منبع: چین
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: SBF30
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه
زمان تحویل: 5-30 روز
شرایط پرداخت: L/C ، T/T
قابلیت ارائه: 10000 عدد
مخاطب

SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی

شرح
حجم داخلی: 5.5 سانتی متر مربع بکش بیرون: 33force n
Min.Curve شعاع قطعه کار: 30 میلی متر ماده و سختی: U - PU ، 70
موضوع اتصال: G2F - موضوع زن G1/4
برجسته کردن:

فنجان مکش دیافراگمی سری SBF

,

فنجان مکش ورق فلزی

,

لوازم جانبی دریچه سولناید پنوماتیک

ویژگی ها
• 1.5 بالشتک
• جنس PU
• ساختار پشتیبانی داخلی با مساحت بزرگ
• اندازه های مختلف برای انتخاب
مزایا
• به راحتی با سطح ناهموار قطعه کار سازگار می شود و اثر بافری دارد
• مقاومت عالی در برابر سایش و مقاومت در برابر روغن، عمر طولانی
• نیروی اصطکاک بین فنجان های مکنده و قطعات کار را به طور موثر افزایش می دهد
• مناسب برای قطعات کار با اندازه ها و اشکال مختلف
کاربردها
• جابجایی ورق فلزی با سرعت بالا، زمان چرخه کوتاه
• جابجایی ورق فلزی و صفحه آلومینیومی بدون تغییر شکل
• طراحی شیار الگوی ویژه فنجان مکنده از لغزش جلوگیری می کند
در حین جابجایی ورق فلزی روغنی، از موقعیت یابی دقیق اطمینان حاصل می کند
• در سیستم جابجایی قطعات فلزی پرس خودرو استفاده می شود
SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی 0
ساختار
• 1.5 بالشتک، کورس فشرده سازی بزرگ
• فنجان مکنده و اتصالات دارای طراحی ساختار یکپارچه هستند
SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی 1

SBF  50  U-G3F
①  ②③   ④
سری ① ② قطر ③ جنس و سختی ④ اتصال رزوه
SBF 30-φ32mm U-PU           70 G2F-رزوه مادگی G1/4

40-φ42mm
G3F-رزوه مادگی G3/8
50-φ51.5mm
G2M-رزوه نری G1/4
60-φ64mm
M10M-رزوه نری M10×1.5
80-φ84mm
RA-آداپتور مستطیلی
100-φ103mm

انتخاب مدل (اتصال رزوه)
مدل اتصال رزوه
G2M		 M10M G2F G3F RA-آداپتور مستطیلی
SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
SBF80U-□ SBFBOU-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
پارامترهای فنی
مدل نیروی کشش N حجم داخلی
  سانتی متر مکعب		 حداقل شعاع انحنای قطعه کار
       میلی متر		 وزن
 گرم		 قطر شلنگ توصیه شده
میلی متر		 MPQ
عدد
SBF30 33  5.5  30  18.5  6  1
SBF40 60  7.0  45  20.0  6  1
SBF50 103  11.5  50  40.0  8  1
SBF60 145  22.0  55  45.0  8  1
SBF80 235  60.0  72  75.0  10  1
SBF100 380  98.0  97  118.0  10  1

• توجه: سطح خلاء تست -60kPa، قطعه کار با سطح صاف و تمیز.
    داده های نیروی کشش بالا بدون در نظر گرفتن ضریب ایمنی محاسبه شده اند.
    داده ها ممکن است بسته به سطح مختلف قطعه کار متفاوت باشند.
SBF سری 1.5 Bellows Suction Cup ویژه برای ورق فلزی 2
• توجه: تلرانس ابعادی مطابق با استاندارد تلرانس ابعادی محصولات لاستیکی GBT3672.1-2002-1 M3 است.

س: آیا می توانید نمونه های رایگان ارائه دهید؟

پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چیست؟

پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن، گیج فشارو غیره.س:

چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم، برنج، آلومینیوم

پردازش مواد.مانند فشار بالا شیر / شیر برقی / شیر الکتریکی /شیر آب /شیر پنوماتیک/ سیلندر هوا / شیر هیدرولیک / انباشتگر هیدرولیک محصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می توانید کالاهای برند اصلی معروف پنوماتیک و هیدرولیک، ابزار را ارائه دهید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س:آیا گارانتی موجود است؟

پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.

س: آیا اتصال در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟

پاسخ:

رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.

فلورورابرب، PTFE س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟

پاسخ: 1MPa=10bar≈145psi≈10kg

س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟

پاسخ: ولتاژ و هرتز نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر، محیط

گرم، لرزش شدید و غیره.

س:

برای قطعات پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه نکاتی باید رعایت شود؟

نقطه تمرکز

اقدامات متقابل در محیط با دمای بالااقدامات متقابل در محیط بسیار سرد مهر و موم

فلورورابرب، PTFE نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان

روانکاری گریس مصنوعی با دمای بالا (فراریت کم) گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین)
تصفیه منبع هوا خنک کننده را تقویت کنید، حذف آب کارآمد خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی
قطعات فلزی فضای انبساط رزرو کنید موادی با چقرمگی در دمای پایین انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید
قطعات کنترل کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید
نصب دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید
