مرور کلی

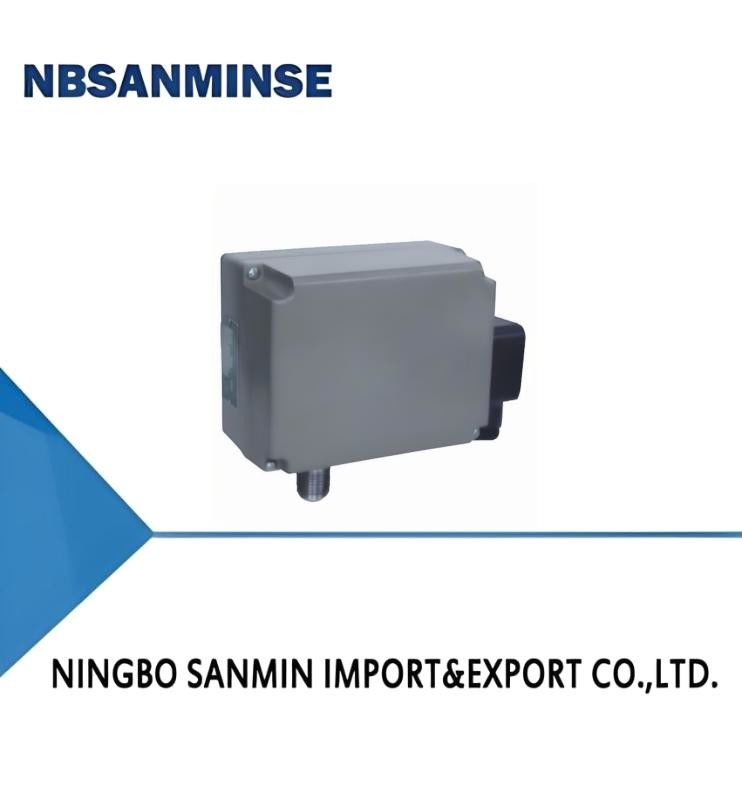

سوئیچ/کنترلر فشار TL1217 یک سنسور لوله ی بهار را به کار می گیرد که می تواند برای گاز های خوردنی و رسانه های مایع استفاده شود. مقدار تنظیم شده سوئیچ/کنترلر فشار TL1217 قابل تنظیم است،با محدوده 1-40MPa.
کلید فشار TL1217/کنترلر فشار دارای طیف گسترده ای از کنترل فشار، دقت کنترل بالا، تفاوت کوچک سوئیچ، و مناسب برای سنسورهای رسانه های خوردنی (گاز یا مایع) است.
عملکرد فنی اصلی
| ويسکوزيت کاري |
≤400 میلی متر2/s |
| عنصر سوئیچ |
مایکرو سوئیچ (یک مجموعه) |
| درجه حفاظت ارائه شده توسط محفظه |
IP65 |
| دمای محیط |
-25°C تا 55°C |
| دمای متوسط |
0°C تا 88°C |
| موقعیت نصب |
خودسرانه |
| عملکرد ضد لرزش |
حداکثر 10 متر در ثانیه2 |
| خطای تکرار |
≤1٪ |
| ظرفیت تماس |
Vmax=380VAC Imax=6A ((مقاومت) Pmax=600VA |
مشخصات
تفاوت سوئیچ قابل تنظیم نیست
| محدوده تنظیم مقدار تنظیم (MPa) |
تفاوت سوئیچ بیشتر از (MPa) |
** فشار مجاز 1 (MPa) |
فرکانس سوئیچینگ/دقیقه |
مواد حسگر فشار |
رشته خارجی رابط |
شماره نقشه ابعاد طرح |
شماره کاتالوگ سفارش |
| ۱ تا ۱۰ |
0.20 |
15 |
60 |
316L |
G1/2 |
01 |
TL1217.10-211106 |
| 1 تا 16 |
0.32 |
20 |
60 |
316L |
G1/2 |
01 |
TL1217.10-212106 |
| 2 تا 25 |
0.50 |
32 |
60 |
316L |
G1/2 |
01 |
TL1217.10-221106 |
| ۲ تا ۴۰ |
0.80 |
50 |
60 |
316L |
G1/2 |
01 |
TL1217.10-222106 |
توجه: در کار عملی، حتی یک فشار قله کوتاه نمی تواند از این مقدار فراتر رود.
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
