مرور کلی

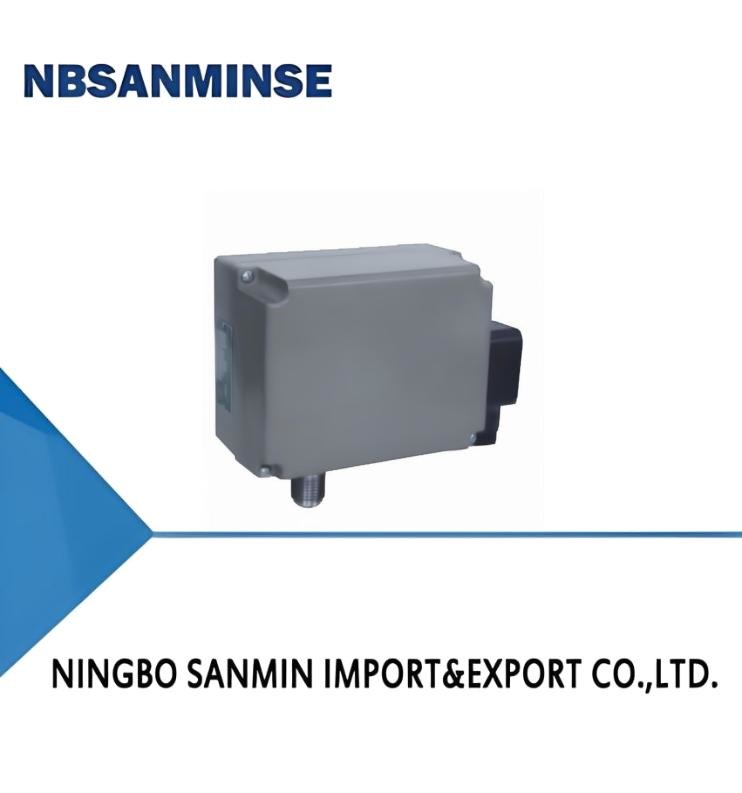

سوئیچ/کنترلر فشار TL1216 یک سنسور لوله ی بهار را به کار می گیرد که می تواند برای گاز های خوردنی و رسانه های مایع استفاده شود.
مقدار تنظیم سوئیچ فشار TL1216 / کنترل کننده فشار قابل تنظیم است، با محدوده 1 ~ 40MPa.
لوله فشار TL1216 دارای محدوده کنترل فشار گسترده، دقت کنترل بالا، تفاوت کوچک تغییر،و مقادیر سوئیچ دو مجموعه از سوئیچ های میکرو را می توان به طور جداگانه تنظیم کرد. سنسور برای محیط های خوردنی (گاز یا مایع) مناسب است.
عملکرد فنی اصلی
| ويسکوزيت کاري |
≤400 میلی متر2/s |
| عنصر سوئیچ |
میکرو سوئیچ (گروه 2) |
| درجه حفاظت ارائه شده توسط محفظه |
IP65 |
| دمای محیط |
-25°C تا 55°C |
| دمای متوسط |
0°C تا 88°C |
| موقعیت نصب |
خودسرانه |
| عملکرد ضد لرزش |
حداکثر 10 متر در ثانیه2 |
| خطای تکرار |
≤1٪ |
| ظرفیت تماس |
Vmax=380VAC Imax=6A ((مقاومت) Pmax=600VA |
مشخصات
تفاوت سوئیچ قابل تنظیم نیست
| محدوده تنظیم مقدار تنظیم (MPa) |
تفاوت سوئیچ بیشتر از (MPa) |
** فشار مجاز 1 (MPa) |
فرکانس سوئیچینگ/دقیقه |
مواد حسگر فشار |
رشته خارجی رابط |
شماره نقشه ابعاد طرح |
شماره کاتالوگ سفارش |
| ۱ تا ۱۰ |
0.20 |
15 |
60 |
316L |
G1/2 |
01 |
TL1216.10-211103 |
| 1 تا 16 |
0.32 |
20 |
60 |
316L |
G1/2 |
01 |
TL1216.10-212106 |
| 2 تا 25 |
0.50 |
32 |
60 |
316L |
G1/2 |
01 |
TL1216.10-221106 |
| ۲ تا ۴۰ |
0.80 |
50 |
60 |
316L |
G1/2 |
01 |
TL1216.10-222106 |
توجه: در کار عملی، حتی یک فشار قله کوتاه نمی تواند از این مقدار فراتر رود.
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،Siemens،Rosemount،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
