مرور کلی

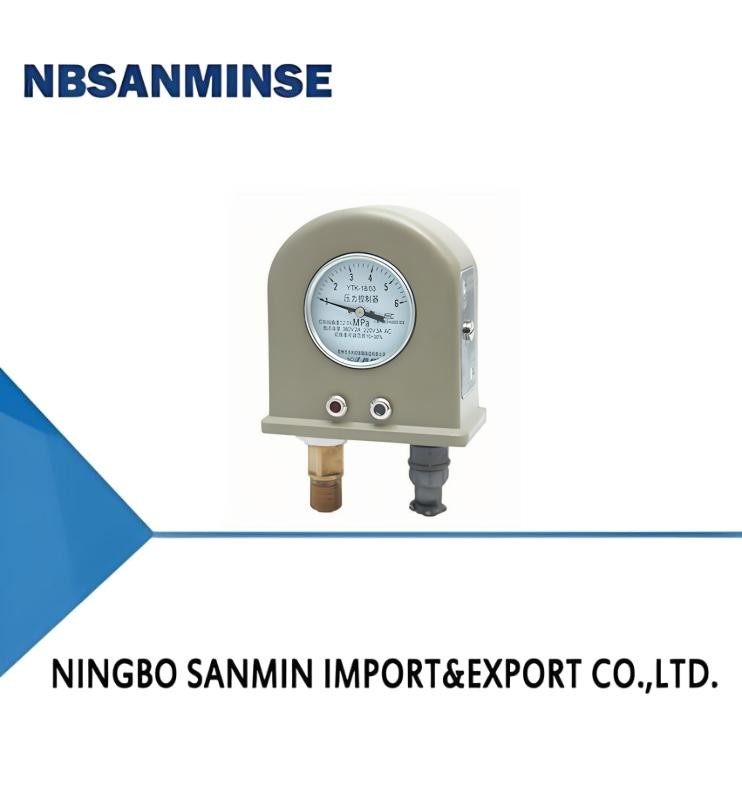

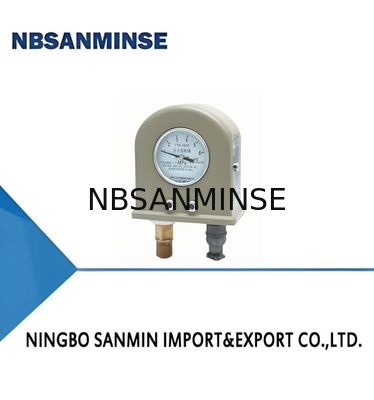

کلید فشار TL5125/کنترلگر فشار برای اندازه گیری فشار رسانه های مایع غیر منفجره و انجام کنترل موضعی (یک موقعیت یا دو موقعیت) مناسب است.
یک ابزار کنترل فشار که از عناصر لاستیکی برای هدایت سوئیچ های کوچک استفاده می کند. ویژگی های ساختار معقول، عمل دقیق، استفاده قابل اعتماد،فرکانس بالای باز و بسته شدن، مقاومت ارتعاش خوب، و ظرفیت تماس بزرگ.
با توجه به انواع مختلف اشیاء مورد آزمایش (کنترل) ، انواع مختلفی از جمله شاخص های فشار و شاخص های غیر فشار (هم معمولی و هم مقاوم به خوردگی) ساخته می شوند.یک دستگاه وجود دارد که می تواند تفاوت سوئیچینگ را تنظیم کند تا مقادیر سوئیچینگ بالا و پایین محیط اندازه گیری شده (کنترل شده) را به محدوده فشار کنترل مناسب تنظیم کند..
علاوه بر این، چراغ های نشان دهنده سیگنال وجود دارد تا مدار کنترل را قادر سازد تا سیگنال های نوری را در هنگام قطع یا متصل شود.
عملکرد فنی اصلی
| خطای تنظیم ارزش |
±1.5% ((بعد از کالیبراسیون) |
| خطای تکرار |
1.5 درصد |
| خطای نشان دادن |
±4٪ |
| حالت کنترل |
یک کنترل موقعیت - به طور معمول بسته یا به طور معمول باز |
| دو کنترل موقعیت - به طور معمول بسته و به طور معمول باز |
| محدوده تنظیم نقطه تنظیم (حد بالایی محدوده فشار) |
هیچ مقدار نشان دهنده ای وجود ندارد:15~100% |
| مقدار نشان دهنده ای وجود دارد:20~75% |
| تفاوت سوئیچ (حد بالایی از محدوده فشار) |
یک موقعیت (ثابت): حداکثر ۱۰٪ |
| دو موقعیت (تنظیم پذیر):10 ~ 30% |
| ظرفیت تماس |
AC 380V 2AorDC 220V 3A |
| منبع برق کاربری نور نشانگر سیگنال |
AC 380Vor220V |
| قدرت دی الکتریک |
50 هرتز سینوس AC 2000V برای یک دقیقه |
| محیط استفاده |
-25 ~ 70 °C، رطوبت نسبی بیش از 90٪ |
| تاثیر درجه حرارت |
حداکثر 0.8٪/10 °C (با انحراف دمایی 20 ± 5 °C) |
| وزن |
۱ کیلوگرم |
نوع و محدوده فشار
| نوع |
رشته ی بیرونی از گره |
کاتالوگ کد سفارش |
کاتالوگ کد سفارش (با اشاره) |
| 0 ۰6 |
M20*1.5 |
TL5125.00-117051 |
TL5125.06-117051 |
| 01 |
M20*1.5 |
TL5125.00-119051 |
TL5125.06-119051 |
| ٠١.6 |
M20*1.5 |
TL5125.00-121051 |
TL5125.06-121051 |
| 0 ¢2.5 |
M20*1.5 |
TL5125.00-123051 |
TL5125.06-123051 |
| 0 ¥4 |
M20*1.5 |
TL5125.00-125051 |
TL5125.06-125051 |
| 06 |
M20*1.5 |
TL5125.00-126051 |
TL5125.06-126051 |
| 0 ¥10 |
M20*1.5 |
TL5125.00-127051 |
TL5125.06-127051 |
| 0 ¥16 |
M20*1.5 |
TL5125.00-128051 |
TL5125.06-128051 |
| 0 ¢ 25 |
M20*1.5 |
TL5125.00-129051 |
TL5125.06-129051 |
| 0 ¢40 |
M20*1.5 |
TL5125.00-130051 |
TL5125.06-130051 |
| 0 ¢60 |
M20*1.5 |
TL5125.00-131051 |
TL5125.06-131051 |
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
