خلاصه

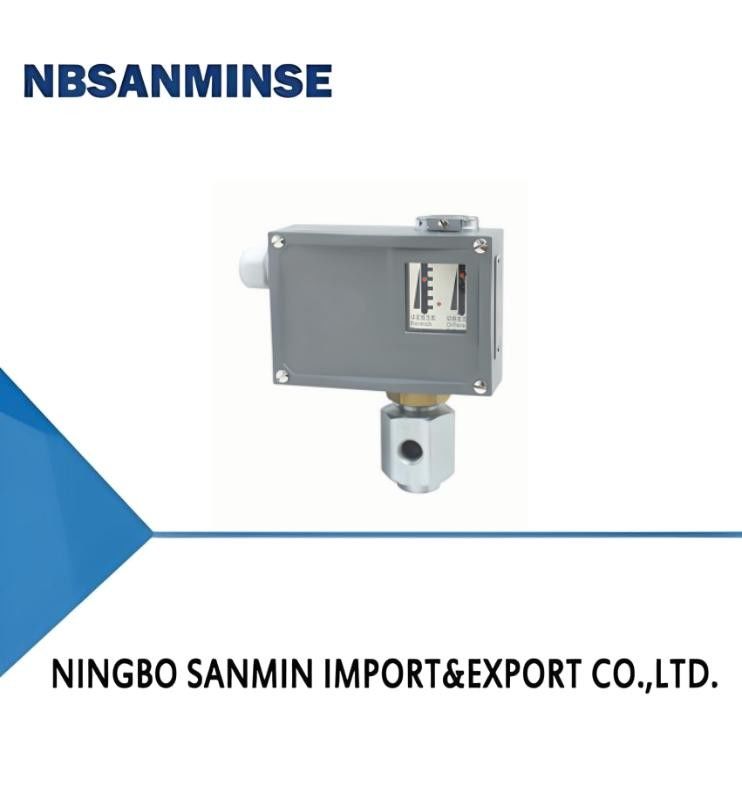

سوئیچ فشار/کنترلر فشار TL0402 از سنسور پیستونی با پورت تخلیه استفاده میکند که میتواند برای روغن هیدرولیک خنثی و سایر سیالات استفاده شود.
مقدار تنظیم سوئیچ فشار/کنترلر فشار TL0402 قابل تنظیم است و محدوده تنظیم آن 0.3-40MPa میباشد.
عملکرد فنی اصلی
| عنصر سوئیچینگ |
میکروسوئیچ |
| درجه حفاظت ارائه شده توسط محفظه |
IP65 (مطابق با DIN40050 و معادل IP65 در GB4208) |
| دمای محیط |
-5 درجه سانتیگراد تا 50 درجه سانتیگراد |
| دمای سیال |
0 تا 100 درجه سانتیگراد |
| موقعیت نصب |
رابط فشار به صورت عمودی به سمت پایین است (با امکان شیب 15 درجه) |
| عملکرد ضد لرزش |
TL0402: 40 متر بر مجذور ثانیه2TL0403: 20 متر بر مجذور ثانیه2 |
| خطای تکرارپذیری |
کمتر یا مساوی 1.5% |
| ظرفیت کنتاکت |
AC 220V 6A (مقاومتی) |
مشخصات
اختلاف سوئیچینگ قابل تنظیم نیست
| محدوده تنظیم مقدار (MPa) |
اختلاف سوئیچینگ بیشتر از (MPa) نباشد |
فشار مجاز (MPa) |
فرکانس سوئیچینگ در دقیقه |
جنس سنسور فشار |
رزوه داخلی رابط |
وزن (کیلوگرم) |
شماره نقشه ابعاد طرح کلی |
شماره کاتالوگ سفارش |
| پوسته |
پیستون |
| 0.3 تا 4 |
0.4 |
16 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0402.10-191019 |
| 0.3 تا 6.3 |
0.6 |
16 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0402.10-192019 |
| 0.5 تا 10 |
0.9 |
30 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0402.10-202019 |
| 0.5 تا 16 |
1.2 |
30 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0402.10-203019 |
| 1 تا 25 |
2 |
80 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0402.10-215019 |
| 1 تا 40 |
2.2 |
80 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0402.10-216019 |
اختلاف سوئیچینگ قابل تنظیم است
| محدوده تنظیم مقدار (MPa) |
اختلاف سوئیچینگ بیشتر از (MPa) نباشد |
فشار مجاز (MPa) |
فرکانس سوئیچینگ در دقیقه |
جنس سنسور فشار |
رزوه داخلی رابط |
وزن (کیلوگرم) |
شماره نقشه ابعاد طرح کلی |
شماره کاتالوگ سفارش |
| پوسته |
پیستون |
| 0.3 تا 4 |
0.6 |
16 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.95 |
01 |
TL0402.00-191019 |
| 0.3 تا 6.3 |
0.8 |
16 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.95 |
01 |
TL0402.00-192019 |
| 0.5 تا 10 |
1.2 |
30 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.95 |
01 |
TL0402.00-202019 |
| 0.5 تا 16 |
1.6 |
30 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.95 |
01 |
TL0402.00-203019 |
| 1 تا 25 |
2.6 |
80 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.95 |
01 |
TL0402.00-215019 |
| 1 تا 40 |
3.5 |
80 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.95 |
01 |
TL0402.00-216019 |
اختلاف سوئیچینگ قابل تنظیم نیست (اختلاف سوئیچینگ کوچک)
| محدوده تنظیم مقدار (MPa) |
اختلاف سوئیچینگ بیشتر از (MPa) نباشد |
فشار مجاز (MPa) |
فرکانس سوئیچینگ در دقیقه |
جنس سنسور فشار |
رزوه داخلی رابط |
وزن (کیلوگرم) |
شماره نقشه ابعاد طرح کلی |
شماره کاتالوگ سفارش |
| پوسته |
پیستون |
| 0.3 تا 4 |
0.3 |
16 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0403.70-191019 |
| 0.3 تا 6.3 |
0.5 |
16 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0403.70-192019 |
| 0.5 تا 10 |
0.7 |
30 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0403.70-202019 |
| 0.5 تا 16 |
1 |
30 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0403.70-203019 |
| 1 تا 25 |
1.5 |
80 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0403.70-215019 |
| 1 تا 40 |
1.8 |
80 |
30 |
فولاد گالوانیزه |
فولاد |
G1/4 |
0.9 |
01 |
TL0403.70-216019 |
نکته: در کار عملی، حتی یک فشار اوج کوتاه مدت نیز نباید از
س: آیا میتوانید نمونههای رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفاً با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن، گیج فشارو غیره.س:
چه نوع محصولاتی میتوانید بسازید؟پاسخ: ما میتوانیم انواع مختلفی از فولاد ضد زنگ بسازیم،برنج، آلومینیوم
پردازش مواد.مانند فشار بالا شیر / شیر برقی / شیر الکتریکی /شیر آب /شیر پنوماتیک/ سیلندر هوا / شیر هیدرولیک / انباشتگر هیدرولیکمحصولات و غیره.س: آیا محصول میتواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما میتوانیم بسازیم. ما سالهاست که تامین کننده OEM هستیم و در ساخت آن حرفهای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا میتوانید کالاهای اصلی برندهای معروف پنوماتیک و هیدرولیک و ابزار دقیق را ارائه دهید؟پاسخ: بله، ما میتوانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س:
آیا گارانتی موجود است؟
پاسخ: بله، معمولاً محصولات دارای گارانتی کیفیت یک ساله هستند.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
آببندها رزوه G یک لوله مستقیم استوانهای است که برای اتصالات غیر آببند استفاده میشود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آببندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده میشود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm²؟
پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه عواملی باعث سوختن کویل های شیر برقی می شود؟ پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،
محیط
داغ، لرزش شدید و غیره.
س:
در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید برای اجزای پنوماتیک رعایت شود؟
نقطه تمرکزاقدامات متقابل در محیط با دمای بالا اقدامات متقابل در محیط بسیار سرد
آببندها فلورورابرب، PTFE
| نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
| گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
تقویت خنک کننده، حذف آب کارآمد |
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
اجزای فلزی |
فضای انبساط را رزرو کنید |
| موادی با چقرمگی در دمای پایین انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
اجزای کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم |
| جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
| از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
|
|
|
