1، اصل و ساختار

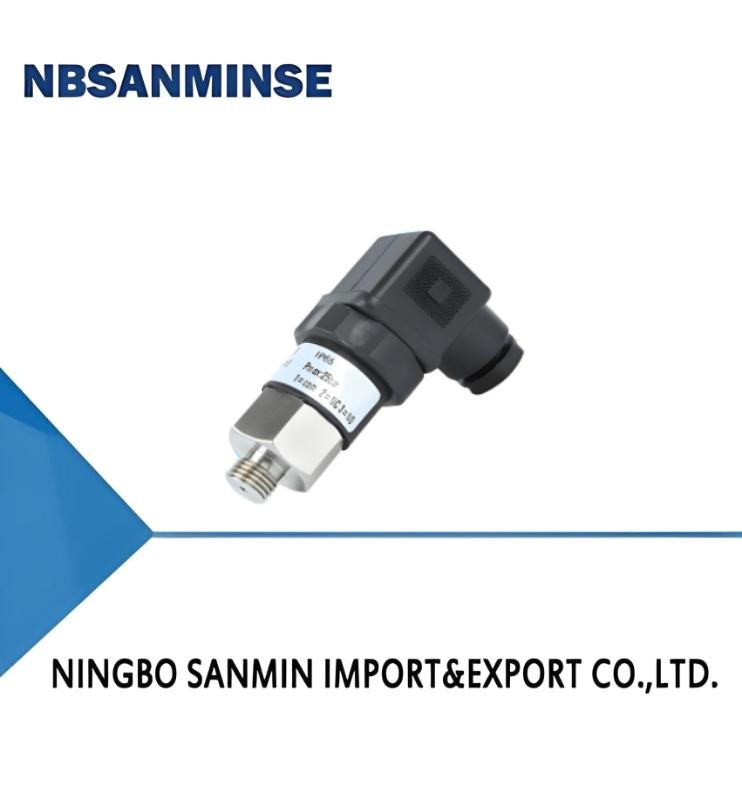

سوئیچ فشار/کنترل کننده فشار MS-T50 (نفیس) دارای یک پیستون داخلی متصل به فنر است. هنگامی که فشار تغییر می کند، میزان انبساط و انقباض فنر به طور متناسب تغییر می کند. هنگامی که فشار به مقدار تنظیم شده می رسد، ساختار مکانیکی از پیش تعیین شده را فعال کرده و سیگنال سوئیچ را ارسال می کند.
2، مشخصات
سوئیچ فشار/کنترل کننده MS-T50 (نفیس) دارای ساختار فشرده، از دوشاخه های استاندارد DN استفاده می کند، سیم کشی آسان است و محدوده اندازه گیری وسیعی دارد. ظرفیت اضافه بار بالا، تکرارپذیری بالا، کنتاکت های خاص نرمال باز یا نرمال بسته، کنتاکت های روکش طلا، ظرفیت کنتاکت بزرگ. می تواند برای اندازه گیری فشار آب و روغن استفاده شود.
3، پارامترهای فنی
| محدوده اندازه گیری |
لطفاً برای جزئیات به جدول زیر مراجعه کنید |
| تاخیر |
10-20% مقدار تنظیم شده (25% -35%، 1% -5% اختیاری) |
| خطا |
3% مقدار تنظیم شده |
| خروجی |
آبکاری طلا روی کنتاکت های نرمال باز و نرمال بسته
≤DC 42V,1A
≤DC 115V,0.15A
≤AC 42V,3A
≤AC 125V,3A
≤AC 250V,0.5A |
| دمای محیط |
-20-85℃ |
| حفاظت و ایمنی |
IP65 |
| اتصال |
سیم کشی ترمینال |
| جنس |
دیافراگم: NBR
پیستون: پیستون فولادی با آب بند NBR
اتصال فرآیند: فولاد گالوانیزه/فولاد ضد زنگ
پوسته: پلاستیک مهندسی |
4، جدول انتخاب
| جنس رابط |
مدل |
**فشار مجاز (بار) |
محدوده تنظیم (بار) |
خطا |
هیسترزیس ثابت |
وزن (کیلوگرم) |
| فیلم |
MS-T50-02.5 |
25 |
0.2...2.5 |
3% |
10%. . 20% مقدار تنظیم شده
25%. . 35% مقدار تنظیم شده (اختیاری)
1%. . 5% مقدار تنظیم شده (اختیاری) |
0.1 |
| فیلم |
MS-T50-005 |
25 |
0.8...5 |
3% |
10%. . 20% مقدار تنظیم شده
25%. . 35% مقدار تنظیم شده (اختیاری)
1%. . 5% مقدار تنظیم شده (اختیاری) |
0.1 |
| فیلم |
MS-T50-012 |
25 |
1...12 |
3% |
10%. . 20% مقدار تنظیم شده
25%. . 35% مقدار تنظیم شده (اختیاری)
1%. . 5% مقدار تنظیم شده (اختیاری) |
0.1 |
| فیلم |
MS-T50-050 |
200 |
5...50 |
3% |
10%. . 20% مقدار تنظیم شده
25%. . 35% مقدار تنظیم شده (اختیاری)
1%. . 5% مقدار تنظیم شده (اختیاری) |
0.1 |
| پیستون |
MS-T50-100 |
200 |
10...100 |
3% |
10%. . 20% مقدار تنظیم شده
25%. . 35% مقدار تنظیم شده (اختیاری)
1%. . 5% مقدار تنظیم شده (اختیاری) |
0.1 |
| پیستون |
MS-T50-200 |
300 |
20...200 |
3% |
10%. . 20% مقدار تنظیم شده
25%. . 35% مقدار تنظیم شده (اختیاری)
1%. . 5% مقدار تنظیم شده (اختیاری) |
0.1 |
| MS-T50- |
012 |
M |
M12 |
H |
C |
توضیح |
| MS-T50- |
|
|
|
|
|
|
|
02.5 |
|
|
|
|
|
|
005 |
|
|
|
|
|
|
012 |
|
|
|
|
|
|
050 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
T |
|
|
|
مس |
|
|
L |
|
|
|
فولاد |
|
|
X |
|
|
|
فولاد ضد زنگ 304L |
|
|
|
G12 |
|
|
رابط رزوه G1/2 |
|
|
|
G14 |
|
|
رابط رزوه G1/4 |
|
|
|
N14 |
|
|
رابط رزوه NPT1/4 |
|
|
|
M14 |
|
|
رابط رزوه M14 * 1.5 |
|
|
|
M20 |
|
|
رابط رزوه M20 * 1.5 |
|
|
|
|
H |
|
رابط رزوه خارجی |
|
|
|
|
|
R |
خروجی نرمال باز + نرمال بسته |
5، نمودار سیم کشی
6، نقشه ابعادی
7، محل نصب
8، سیالات قابل استفاده
9، روش تنظیم
**مرحله: با استفاده از پیچ گوشتی، مهره تثبیت کننده پوشش محافظ را شل کرده و پوشش محافظ و دوشاخه مادگی را بردارید (هنگام برداشتن، کانکتور هاسمن را به چپ و راست نچرخانید تا از شکستن مدار داخلی جلوگیری شود).
مرحله 2: اندازه نقطه سوئیچ فشار را با پیچ گوشتی همانطور که در نمودار نشان داده شده است تنظیم کنید، با افزایش در جهت عقربه های ساعت و کاهش در خلاف جهت عقربه های ساعت.
س: آیا می توانید نمونه های رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفاً با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن فشار سنج و غیره.
س:چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم
,برنج، آلومینیوم پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /شیر آب / شیر پنوماتیک/سیلندر هوا / شیر هیدرولیک / انباشتگر هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال هاست که تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می توانید کالاهای برند اصلی معروف پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟
پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
پاسخ: بله، معمولاً محصولات دارای یک سال گارانتی کیفیت هستند.
اقدامات متقابل در محیط دمای بالا پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ تر و تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات بدون آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، بار، psi، kg/cm ²؟ پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه عواملی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و هرتز نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر،
محیط
گرم، لرزش شدید و غیره.
س:در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید برای اجزای پنوماتیک رعایت شود؟ نقطه تمرکز
اقدامات متقابل در محیط دمای بالا اقدامات متقابل در محیط بسیار سرد
| آب بندها |
فلورورابرب، PTFE |
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
| تصفیه هوای ورودی |
خنک کننده را تقویت کنید، حذف آب کارآمد |
خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
| قطعات فلزی |
فضای انبساط را رزرو کنید |
مواد با چقرمگی در دمای پایین را انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
| اجزای کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
| نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
|
