مرور کلی

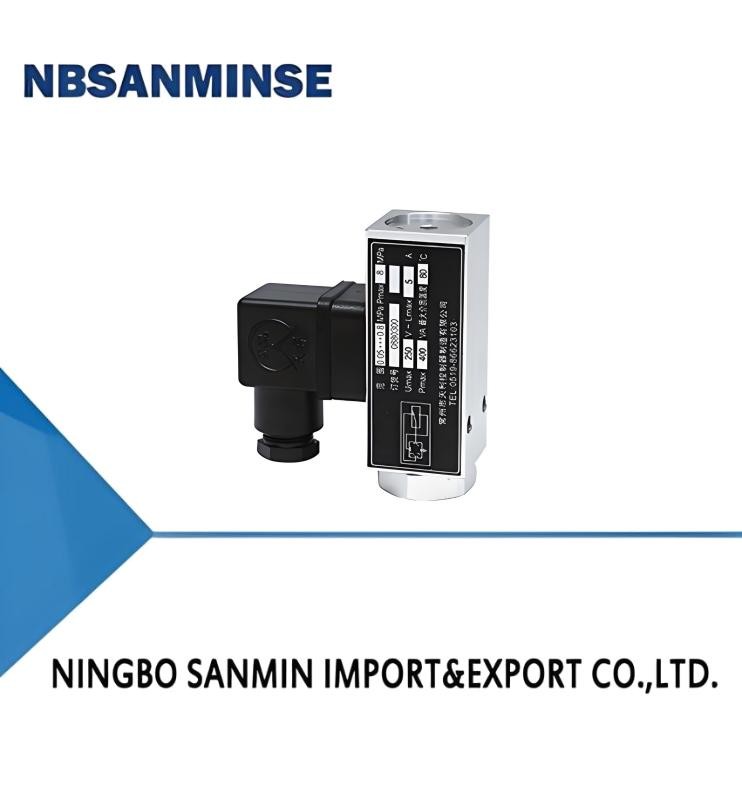

سوئیچ/کنترلر فشار TL0022 دو نوع سنسور دارد: سنسورهای دیافراگم و سنسورهای پیستون بدون نشت.
کلید فشار TL0022/کنترلر فشار می تواند برای گاز های خنثی مانند هوا و گاز و همچنین رسانه های مایع مانند روغن روان کننده و روغن سوخت سبک استفاده شود.مقدار تنظیم شده کنترل کننده را می توان در محدوده -0 تنظیم کرد.1 تا 1.6 MPa
TL0022 سنسور پیستون بدون نشت سوئیچ فشار / کنترل کننده فشار می تواند برای رسانه های روان کننده خنثی مانند روغن هیدرولیک، روغن روان کننده و روغن سوخت سبک استفاده شود.مقدار تنظیم شده کنترل کننده را می توان در محدوده 0 تنظیم کرد.5-40MPa
طراحی کوچک اجازه می دهد تا یک فرکانس سوئیچینگ بالا از 100 بار در دقیقه و مقاومت لرزش به ویژه خوب.
عملکرد فنی اصلی
| ويسکوزيت کاري |
<1×10-3m2/s |
| عنصر سوئیچ |
میکروسویچ |
| درجه حفاظت ارائه شده توسط محفظه |
IP54 ((مطابق با DIN40050 و معادل IP54 در GB4208) |
| موقعیت نصب |
رابط فشار عمودی به سمت پایین است (اجازه می دهد برای یک شیب 15 °) |
| دمای محیط |
-25 درجه سانتیگراد 55 درجه سانتیگراد |
| دمای متوسط |
-25 درجه سانتیگراد تا 80 درجه سانتیگراد |
| عملکرد ضد لرزش |
حداکثر 100 متر در ثانیه2 |
| خطای تکرار |
≤2.5% |
| ظرفیت تماس |
AC 220V 6A ((مقاومت) |
مشخصات
TL0022 خطای سوئیچ قابل تنظیم نیست
| محدوده تنظیم مقدار تنظیم (MPa) |
تفاوت سوئیچ بیشتر از (MPa) |
** فشار مجاز 1 (MPa) |
مواد حسگر فشار |
نوع رابط 2 |
رشته داخلی رابط |
وزن
(کیلوگرم)
|
شماره نقشه ابعاد طرح |
شماره کاتالوگ سفارش |
| قفس |
حلقه مهر و موم |
| -0.1 ۰ |
0.02 |
8 |
AL |
لاستیک نیترلی |
من |
G1/4 |
0.2 |
01 |
TL0022.10-106265 |
| -0.1 ۰ |
0.02 |
8 |
AL |
لاستیک نیترلی |
P |
- |
0.2 |
03 |
TL0022.10-106268 |
| 0.02 ۰2 |
0.04 |
8 |
AL |
لاستیک نیترلی |
من |
G1/4 |
0.2 |
01 |
TL0022.10-149265 |
| 0.02 ۰2 |
0.04 |
8 |
AL |
لاستیک نیترلی |
P |
- |
0.2 |
03 |
TL0022.10-149268 |
| 0.05 ۰8 |
0.13 |
8 |
AL |
لاستیک نیترلی |
من |
G1/4 |
0.2 |
01 |
TL0022.10-165265 |
| 0.05 ۰8 |
0.13 |
8 |
AL |
لاستیک نیترلی |
P |
- |
0.2 |
03 |
TL0022.10-165268 |
| 0.1 ¥16 |
0.24 |
8 |
AL |
لاستیک نیترلی |
من |
G1/4 |
0.2 |
02 |
TL0022.10-176265 |
| 0.1 ¥16 |
0.24 |
8 |
AL |
لاستیک نیترلی |
P |
- |
0.2 |
03 |
TL0022.10-176268 |
TL0522 خطای سوئیچ قابل تنظیم نیست
| محدوده تنظیم مقدار تنظیم (MPa) |
تفاوت سوئیچ بیشتر از (MPa) |
** فشار مجاز 1 (MPa) |
مواد حسگر فشار |
نوع رابط 2 |
رشته داخلی رابط |
وزن
(کیلوگرم)
|
شماره نقشه ابعاد طرح |
شماره کاتالوگ سفارش |
| قفس |
حلقه مهر و موم |
پیستون |
| 0.5 ¢7 |
2 |
40 |
AL |
لاستیک نیترلی |
فولاد |
من |
G1/4 |
0.2 |
04 |
TL0522.10-201066 |
| 0.5 ¢7 |
2 |
40 |
AL |
لاستیک نیترلی |
فولاد |
P |
- |
0.2 |
03 |
TL0522.10-201078 |
| 1 ¢16 |
3.5 |
40 |
AL |
لاستیک نیترلی |
فولاد |
من |
G1/4 |
0.2 |
04 |
TL0522.10-212066 |
| 1 ¢16 |
3.5 |
40 |
AL |
لاستیک نیترلی |
فولاد |
P |
- |
0.2 |
03 |
TL0522.10-212078 |
| 2.5 ¢25 |
4 |
40 |
AL |
لاستیک نیترلی |
فولاد |
من |
G1/4 |
0.2 |
05 |
TL0522.10-224066 |
| 2.5 ¢25 |
4 |
40 |
AL |
لاستیک نیترلی |
فولاد |
P |
- |
0.2 |
03 |
TL0522.10-224278 |
| 4 ¢40 |
4.5 |
40 |
AL |
لاستیک نیترلی |
فولاد |
من |
G1/4 |
0.2 |
05 |
TL0522.10-228066 |
| 4 ¢40 |
4.5 |
40 |
AL |
لاستیک نیترلی |
فولاد |
P |
- |
0.2 |
03 |
TL0522.10-228078 |
توجه: در کار عملی، حتی یک فشار قله کوتاه نمی تواند از این مقدار فراتر رود.
2 I-مواصفات خروجی داخلی P-مواصفات فلنج است
01
02
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
