مرور کلی

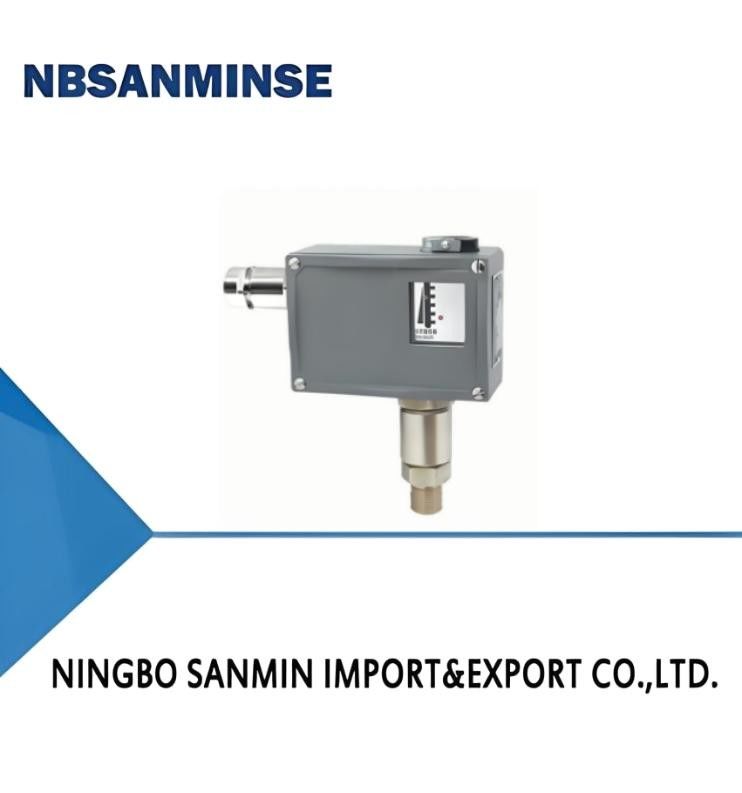

سوئیچ فشار (فشار بالا)/کنترلر فشار TL5123 از ترکیبی از سنسورهای پیستونی و دیافراگمی استفاده می کند که می تواند برای هوای فشرده حاوی غبار روغن و سایر گازهای غبار روغن غیر خورنده و روغن های هیدرولیک، امولسیون های روغن آب و سیالات مایع با عملکرد روانکاری خوب استفاده شود.
مقدار تنظیم سوئیچ فشار (فشار بالا)/کنترلر فشار TL5123 قابل تنظیم است و محدوده تنظیم آن 0.3 تا 40 مگاپاسکال است.
عملکرد فنی اصلی
|
معمولی |
نوع ضد انفجار |
| ویسکوزیته کاری |
<1×10－3m2/s |
<1×10－3m2/s |
| عنصر سوئیچ |
میکروسوئیچ |
سوئیچ مهر و موم شده |
| درجه ضد انفجار |
- |
Exde Ⅱ CT4～T6 شماره گواهینامه: GYB24.1453X |
| درجات حفاظت ارائه شده توسط محفظه |
حلقه مهر و موم با شیار IP54، اورینگ IP65 (مطابق با DIN40050، معادل IP65 در GB4208) |
حلقه مهر و موم با شیار IP54، اورینگ IP65 (مطابق با DIN40050، معادل IP65 در GB4208) |
| دمای محیط |
－20℃～40℃ |
－20℃～40℃ |
| دمای سیال |
0℃～100℃ |
0℃～120℃ |
| موقعیت نصب |
رابط فشار به صورت عمودی به سمت پایین است (با امکان کج شدن 15 درجه) |
رابط فشار به صورت عمودی به سمت پایین است (با امکان کج شدن 15 درجه) |
| عملکرد ضد لرزش |
حداکثر: 40 متر بر مجذور ثانیه2 |
حداکثر: 20 متر بر مجذور ثانیه2 |
| خطای تکرارپذیری |
≤2.5% |
≤2.5% |
| ظرفیت تماس |
AC 220V 6A (مقاومتی) |
DC 250V 0.25A (مقاومتی) حداکثر 60 وات
AC 220V 6A (مقاومتی) حداکثر 1250VA |
مشخصات
خطای سوئیچ TL5123 قابل تنظیم نیست
محدوده تنظیم مقدار
(MPa) |
تفاوت سوئیچینگ بیش از (MPa) |
**فشار مجاز ① (MPa) |
فرکانس سوئیچینگ/
دقیقه
|
جنس سنسور فشار |
رزوه رابط ② |
وزن
(کیلوگرم)
|
شماره نقشه ابعاد طرح کلی |
شماره کاتالوگ سفارش |
| محفظه |
دیافراگم |
پیستون |
معمولی |
نوع ضد انفجار |
| 0.3～4 |
0.9 |
30 |
20 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.8 |
01 |
TL5123.10-191051 |
TL5123.50-191051 |
| 0.5～6.3 |
1.3 |
30 |
20 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.8 |
01 |
TL5123.10-200051 |
TL5123.50-200051 |
| 0.5～10 |
1.6 |
30 |
20 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.8 |
01 |
TL5123.10-202051 |
TL5123.50-202051 |
| 0.5～16 |
1.9 |
30 |
20 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.8 |
01 |
TL5123.10-203051 |
TL5123.50-203051 |
| 1～25 |
2.5 |
30 |
30 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.8 |
02 |
TL5123.10-215051 |
TL5123.50-215051 |
| 1～40 |
2.8 |
60 |
30 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.8 |
02 |
TL5123.10-216051 |
TL5123.50-216051 |
تفاوت سوئیچ TL5123 قابل تنظیم است
محدوده تنظیم مقدار
(MPa) |
تفاوت سوئیچینگ بیش از (MPa) |
**فشار مجاز ① (MPa) |
فرکانس سوئیچینگ/
دقیقه
|
جنس سنسور فشار |
رزوه رابط ② |
وزن
(کیلوگرم)
|
شماره نقشه ابعاد طرح کلی |
شماره کاتالوگ سفارش |
| محفظه |
دیافراگم |
پیستون |
| 0.3～4 |
1.3 |
30 |
20 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.85 |
01 |
TL5123.00-191051 |
TL5123.40-191051 |
| 0.5～6.3 |
1.6 |
30 |
20 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.85 |
01 |
TL5123.00-200051 |
TL5123.40-200051 |
| 0.5～10 |
1.6 |
30 |
20 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.85 |
01 |
TL5123.00-202051 |
TL5123.40-202051 |
| 0.5～16 |
2.2 |
30 |
20 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.85 |
01 |
TL5123.00-203051 |
TL5123.40-203051 |
| 1～25 |
2.8 |
30 |
30 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.85 |
02 |
TL5123.00-215051 |
TL5123.40-215051 |
| 1～40 |
4 |
60 |
30 |
برنج |
ویتون |
فولاد |
M20*1.5 |
0.85 |
02 |
TL5123.00-216051 |
TL5123.40-216051 |
توجه: در کار عملی، حتی اوج فشار کوتاه مدت نیز نباید از این مقدار تجاوز کند.
② در صورت وجود الزامات خاص در رابط، لطفاً آنها را در سفارش ذکر کنید.
01
02
03
04
س: آیا می توانید نمونه های رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفاً با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن فشار سنج و غیره.س:
چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم,
برنج، آلومینیومپردازش مواد. مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /شیر آب /شیر پنوماتیک /سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال هاست که تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما شما باید در صورت امکان به ما مجوز بدهید.س: آیا می توانید کالاهای اصلی برندهای معروف پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟
پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
پاسخ: بله، معمولاً محصولات دارای گارانتی کیفیت یک ساله هستند.
اقدامات متقابل در محیط با دمای بالا پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ تر و تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟ پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پیلوت، مشکل هسته شیر و فنر،
محیط
گرم، لرزش شدید و غیره.
س:در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه نکاتی باید رعایت شود؟ نقطه تمرکز
اقدامات متقابل در محیط با دمای بالا اقدامات متقابل در محیط بسیار سرد
| مهر و موم ها |
فلوروکربن، PTFE |
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
| تصفیه منبع هوا |
خنک کننده را تقویت کنید، حذف آب کارآمد |
خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
| قطعات فلزی |
فضای انبساط را رزرو کنید |
مواد با چقرمگی دمای پایین را انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید |
| اجزای کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
| نصب |
دور از منابع گرما نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
|
|
|
