مرور کلی

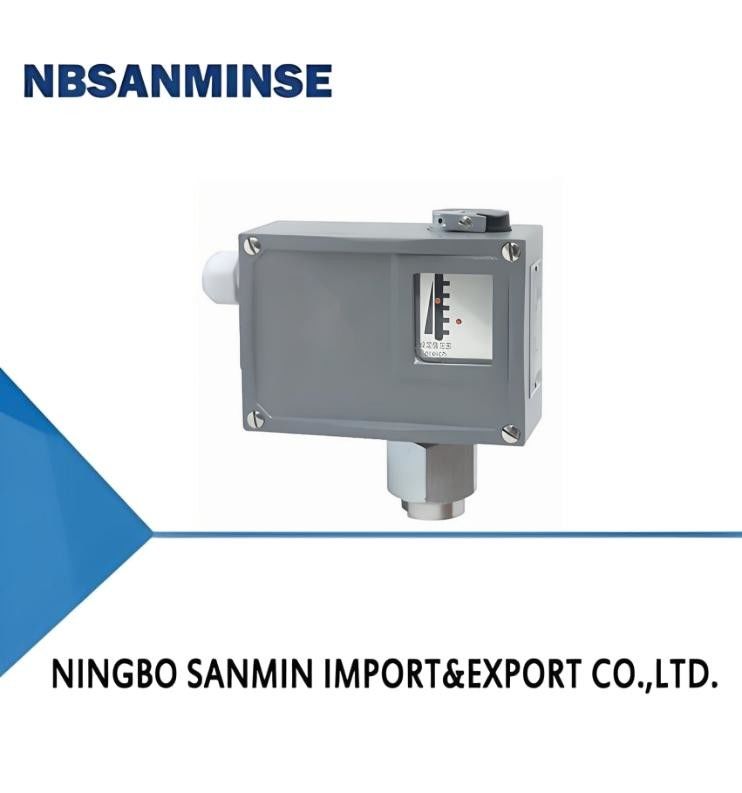

سوئیچ فشار TL0102 یک سنسور نوع دیافراگم را اتخاذ می کند و برخی از مشخصات مواد محفظه سنسور فولاد ضد زنگ است که می تواند برای رسانه های خوردنی استفاده شود،و همچنین گازهای خنثی مانند هوا، گاز، بخار آب و رسانه های مایع مانند نفت.
مقدار تنظیمات کلید فشار TL0102 قابل تنظیم است، با محدوده 0-1MPa. کنترل حساسیت بالا در محدوده ولتاژ پایین.
عملکرد فنی اصلی
|
شایع |
نوع ضد انفجار |
| ويسکوزيت کاري |
<1×10-3m2/s |
<1×10-3m2/s |
| عنصر سوئیچ |
میکروسویچ |
سوئیچ مهر شده |
| درجه ضد انفجار |
- |
Exde II CT4T6 |
| درجه حفاظت ارائه شده توسط محفظه |
IP65 ((با DIN40050 مطابقت دارد و معادل IP65 در GB4208) |
IP54 ((مطابق با DIN40050 و معادل IP54 در GB4208) |
| دمای محیط |
-5°C-40°C |
-5°C-40°C |
| دمای متوسط |
0 ≈ 120°C |
0°95°C |
| موقعیت نصب |
- |
رابط فشار عمودی به سمت پایین |
| عملکرد ضد لرزش |
20 متر در ثانیه2 |
حداکثر: 20 متر در ثانیه2 |
| خطای تکرار |
≤1.5 درصد |
≤1.5 درصد |
| ظرفیت تماس |
AC 220V 6A ((مقاومت) |
DC 250V 0.25A ((مقاومت) 60Wmax
AC 250V 5A ((مقاومت) 1250VAmax |
مشخصات
TL0102 خطای سوئیچ قابل تنظیم نیست
تنظیم محدوده تنظیم ارزش
(MPa) |
تفاوت سوئیچ بیش از (MPa) نیست |
فشار مجاز 1 (MPa) |
فرکانس تغییر
دقیقه
|
مواد حسگر فشار |
رشته داخلی رابط |
وزن
(کیلوگرم)
|
شماره نقشه ابعاد طرح |
شماره کاتالوگ سفارش |
| قفس |
دیافراگم |
شایع |
نوع ضد انفجار |
شایع |
نوع ضد انفجار |
| 0 ۰01 |
0.0012 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-107117 |
TL0102.50-107117 |
| 0 ۰025 |
0.0018 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-108117 |
TL0102.50-108117 |
| 0 ۰04 |
0.0025 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-109117 |
TL0102.50-109117 |
| 0.05 ۰4 |
0.06 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-163117 |
TL0102.50-163117 |
| 0.05 ۰6 |
0.07 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-164117 |
TL0102.50-164117 |
| 0.05 ¥1 |
0.1 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-166117 |
TL0102.50-166117 |
TL0102 تفاوت سوئیچ قابل تنظیم
تنظیم محدوده تنظیم ارزش
(MPa) |
تفاوت سوئیچ بیش از (MPa) نیست |
فشار مجاز 1 (MPa) |
فرکانس تغییر
دقیقه
|
سنسور فشار
مواد
|
رشته داخلی رابط |
وزن
(کیلوگرم)
|
شماره نقشه ابعاد طرح |
شماره کاتالوگ سفارش |
| قفس |
دیافراگم |
شایع |
نوع ضد انفجار |
شایع |
نوع ضد انفجار |
| 0 ۰01 |
0.004 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.95 |
01 |
03 |
TL0102.00-107117 |
TL0102.40-107117 |
| 0 ۰025 |
0.005 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.00-108117 |
TL0102.40-108117 |
| 0 ۰04 |
0.007 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.95 |
01 |
03 |
TL0102.00-109117 |
TL0102.40-109117 |
| 0.05 ۰4 |
0.18 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-163117 |
TL0102.40-163117 |
| 0.05 ۰6 |
0.22 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-164117 |
TL0102.40-164117 |
| 0.05 ¥1 |
0.3 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-166117 |
TL0102.40-166117 |
TL0103 تفاوت سوئیچ قابل تنظیم نیست (تفاوت سوئیچ کوچک، بدون نوع ضد انفجار)
تنظیم محدوده تنظیم ارزش
(MPa) |
تفاوت سوئیچ بیش از (MPa) نیست |
فشار مجاز 1 (MPa) |
فرکانس تغییر
دقیقه
|
مواد حسگر فشار |
رشته داخلی رابط |
وزن
(کیلوگرم)
|
شماره نقشه ابعاد طرح |
شماره کاتالوگ سفارش |
| قفس |
دیافراگم |
| 0 ۰01 |
0.0006 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-107117 |
| 0 ۰025 |
0.001 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-108117 |
| 0 ۰04 |
0.0018 |
0.1 |
10 |
فولاد ضد زنگ |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-109117 |
| 0.05 ۰4 |
0.035 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-163117 |
| 0.05 ۰6 |
0.04 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-164117 |
| 0.05 ¥1 |
0.05 |
10② |
10 |
فولاد ضد زنگ1Cr18Ni9Ti |
فولاد ضد زنگ ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-166117 |
توجه: در کار عملی، حتی یک فشار قله کوتاه نمی تواند از این مقدار فراتر رود.
2 به مقدار فشار استاتیک اشاره دارد.
01
02
03
04
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
