1خلاصه

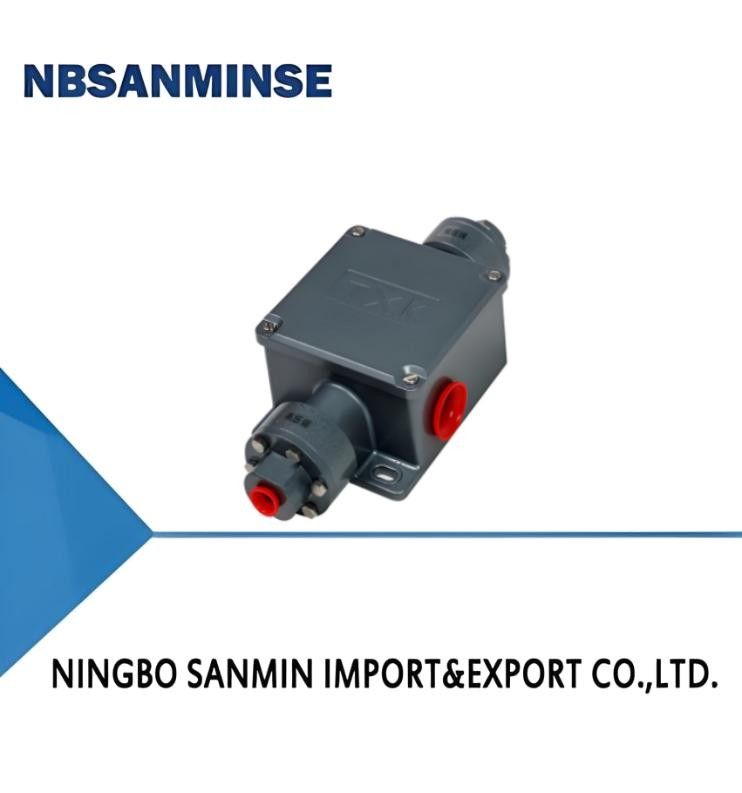

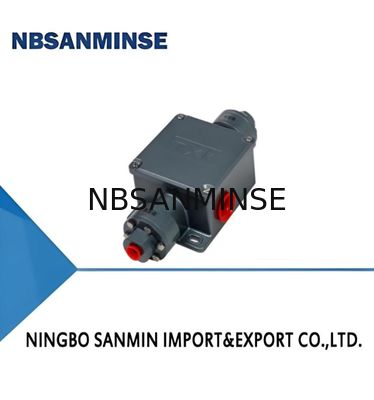

سوئیچ های فشار دیفرانسیل TXK می توانند به طور گسترده ای در کولرهای بزرگ، متوسط و کوچک خنک کننده هوا یا خنک کننده آب با استفاده از مبادلات حرارتی صفحه، مبادلات حرارتی آستین،و مبادلات گرما شیل و لوله برای کنترل جریان آب و نظارت بر وضعیت پمپ و فیلتر آبهمچنین به طور گسترده ای در تشخیص گاز، رسانه های غیر خوردنی، اندازه گیری فشار مطلق و فشار گج استفاده می شود و به طور گسترده ای در تهویه مطبوع و اتاق های تمیز، فن و کنترل فلتر استفاده می شود.,کنترل سطح مایعات و مایعات
2عملکرد فنی
|
ويسکوزيت کاري
|
1x10-3 متر2/s
|
|
عنصر سوئیچ
|
میکروسویچ
|
|
رتبه بندی محفظه
|
IP65
|
|
دمای محیط
|
-20°C-60°C
|
|
دمای متوسط
|
0°C-80°C
|
|
عملکرد ضد لرزش
|
حداکثر 20m/s²
|
|
خطای تکرار
|
≤۱٪
|
|
ظرفیت تماس
|
حداکثر 220 ولت AC، ≤5A
|
3مشخصات
|
محدوده تنظیم مقدار تنظیم فشار
|
تفاوت تغییر نه بیشتر از
|
** فشار مجاز (Mpa)
|
ابعاد بیرونی
|
فرکانس سوئیچینگ/دقیقه
|
مواد غشا
|
رشته داخلی رابط
|
|
0.5-3KPa
|
0.2KPa
|
1
|
01
|
15
|
از فولاد یا لاستیک
|
NPT1/4
|
|
1 تا 10KPa
|
0.5KPa
|
1.2
|
01
|
15
|
از فولاد یا لاستیک
|
NPT1/4
|
|
1 تا 16KPa
|
1.5KPa
|
1.5
|
01
|
15
|
از فولاد یا لاستیک
|
NPT1/4
|
|
25 ~ 105KPa
|
1.8KPa
|
3.5
|
01
|
15
|
از فولاد یا لاستیک
|
NPT1/4
|
|
20~200KPa ((RN)
|
2KPa
|
5
|
01
|
15
|
از فولاد یا لاستیک
|
NPT1/4
|
4جدول انتخاب
|
TXK -□ □-□-□-□
1 2 3 4 5
|
|
1شکل محصول
|
|
01
|
کنوانسیون
|
02
|
دوتا تماس
|
03
|
EEx d
|
|
04
|
فشار فرقی پایین تر
|
05
|
فشار فرقی بالا و پایین
|
06
|
فشار هیدروستاتیک بالا
|
|
07
|
کوره
|
|
|
|
|
|
2. پوسته
|
|
NN
|
سبک عادی
|
RN
|
مدل تماس دوگانه
|
LC
|
مدل ضد انفجار معمولی
|
|
ب
|
مدل ضد انفجار با پنجره کوچک
|
AL
|
پوسته کوره
|
|
|
|
3نوع دیافراگم
|
|
01
|
پلی
|
02
|
فولاد ضد زنگ
|
03
|
لاستیک
|
|
4. رشته اتصال (تخصیص می شود به عنوان مورد نیاز)
|
|
01
|
NPT1/4 در داخل
|
|
|
|
|
|
5. دامنه
|
به جدول انتخاب محدوده دقیق مراجعه کنید
|
|
مثال انتخاب: TXK-05NN-02-01-009
TXK کنترلگر فشار دیفرانسیل، شکل محصول: فشار دیفرانسیل بالا و پایین، خانه: نوع عادی، شکل دیافرام: فولاد ضد زنگ، رشته اتصال: NPT1/4 داخلی، محدوده: 5-210KPa. |
جدول مقایسه محدوده
|
کد
|
محدوده
|
یادداشت ها
|
کد
|
محدوده
|
یادداشت ها
|
|
001
|
3.5 تا 27.5MPa
|
فشار معمولی
|
002
|
1.2-12MPa
|
فشار معمولی
|
|
003
|
0.7-7MPa
|
فشار معمولی
|
004
|
0.37-3.7MPa
|
فشار معمولی
|
|
005
|
0.25 تا 2.5MPa
|
فشار معمولی
|
006
|
0.15 تا 1.2MPa
|
فشار معمولی
|
|
007
|
20-700KPa
|
فشار معمولی
|
008
|
10 تا 350KPa
|
فشار معمولی
|
|
009
|
5-210KPa
|
فشار معمولی
|
010
|
5-170KPa
|
فشار معمولی
|
|
011
|
0-100KPa
|
فشار معمولی
|
012
|
-نه.100-0KPa
|
فشار معمولی
|
|
013
|
-نه.100 تا 100KPa
|
فشار معمولی
|
014
|
25KPa
|
فشار هیدروستاتیک بالا
|
|
015
|
0-60KPa
|
فشار فرقی پایین تر
|
016
|
20 تا 200KPa
|
فشار فرقی پایین تر
|
|
017
|
50 تا 500KPa
|
فشار فرقی پایین تر
|
018
|
-نه.0.5-0.5KPa
|
فشار فرقی کوره
|
|
019
|
-نه.3-3KPa
|
فشار فرقی کوره
|
020
|
-نه.6-6KPa
|
فشار فرقی کوره
|
|
021
|
-نه.12 تا 12KPa
|
فشار فرقی کوره
|
|
|
|
5روش عیب یابی و نمودار سیم کشی سوئیچ
برگرداندن مغز تنظیم به حالت ضعف اساسی، سیم های C، NO، NC از سوئیچ را به چراغ سیگنال متصل کنید. وضعیت چراغ سیگنال را مشاهده کنید،چراغ سیگنال را به چراغ سبز متصل کنید (C ترمینال مشترک است)، و زمانی که C به NC در کارخانه متصل می شود، چراغ سبز روشن می شود) و مغز تنظیم را بالا و پایین بر اساس شاخص نقطه تنظیم تنظیم کنید تا آن را به نقطه تنظیم مورد نظر تنظیم کنید.فشار پایین افزایش می یابد.، فشار بالا کاهش می یابد)
6ظاهر و ابعاد نصب
01
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
