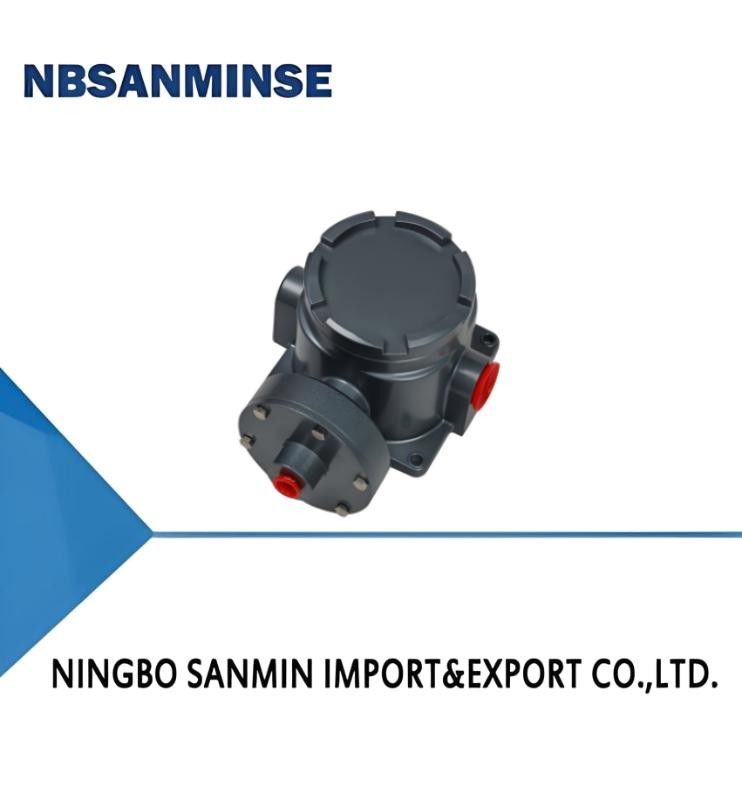

کنترلکننده فشار TXK نصب و راهاندازی قابل اطمینان در محل
تماس با شخص : Ina Chen
شماره تلفن : 0086-15168536055
WhatsApp : +8615168536055
اطلاعات تکمیلی |
|||
عنصر سوئیچ: | ریزه کاری | درجه حرارت محیط.: | -40 ~ 60 ℃ |
---|---|---|---|
دمای متوسط: | 0 تا 80 ℃ | خطای تکرارپذیری: | 0.5 ٪ یا 1 ٪ |
برجسته کردن: | سوئیچ فشار ضد انفجار,کنترل کننده فشار ضد انفجار,explosion proof pressure switch Controller |
توضیحات محصول
1، بررسی اجمالی
اصل کار کنترلکننده فشار ضد انفجار TXK عمدتاً بر اساس تغییر شکل الاستیک اجزای آزمایشی (مانند دیافراگمها) است که اجزای عملکردی (مانند میکرو سوئیچها) را برای ایجاد عملکردهای پرش سوئیچ سریع از طریق این تغییر شکل هدایت میکند. به طور خاص، هنگامی که فشار محیط اندازهگیری شده (کنترل شده) به عنصر آزمایش اعمال میشود، باعث میشود انتهای آزاد دیافراگم جابجایی الاستیک مربوطه را ایجاد کند. این جابجایی سپس دکمه (میله فشار) را در میکرو سوئیچ متصل به انتهای لوله هدایت میکند تا عملکردهای مربوطه را ایجاد کند. هنگامی که فشار به مقدار کنترل تنظیم شده میرسد، کنتاکتهای سوئیچ تغییر میکنند و باعث میشود مدار در سیستم کنترل قطع یا وصل شود و در نتیجه هدف کنترل خودکار و سیگنالدهی حاصل شود.
کنترلکننده فشار ضد انفجار TXK معمولاً از یک سیستم اندازهگیری، دستگاه کنترل، مکانیزم تنظیم، محفظه، سوکت پلاگین و غیره تشکیل شده است. دیافراگم در سیستم اندازهگیری تغییرات فشار را از طریق تغییر شکل الاستیک خود حس میکند، در حالی که میکرو سوئیچ در دستگاه کنترل به سرعت به این سیگنال فشار پاسخ میدهد و عملیات روشن/خاموش مدار را انجام میدهد. این طراحی، کنترلکننده فشار ضد انفجار را قادر میسازد تا در محیطهای صنعتی مختلف، به ویژه در کاربردهایی که به قابلیت اطمینان و ایمنی بالا نیاز دارند، به طور پایدار کار کند.
2، عملکرد فنی
ویسکوزیته کاری |
<1 × 10-3m2/s |
دمای متوسط |
0~80℃ |
عنصر سوئیچینگ |
میکرو سوئیچ |
عملکرد ضد لرزش |
20m/s2 |
سطح ضد انفجار گرد و غبار |
Exdb Ⅱ CT4~T6 Gb |
شماره گواهی ضد انفجار |
GYB24.2900X |
درجات حفاظت ارائه شده توسط محفظه |
IP66(مطابق با DIN40050 و معادل IP66 در GB4208) |
خطای تکرارپذیری |
0.5% یا 1% |
دمای محیط |
-40℃~60℃ |
ظرفیت تماس |
AC 220V 6A(مقاومتی) |
3، مشخصات
محدوده تنظیم مقدار تنظیم فشار
|
تفاوت سوئیچینگ بیشتر از
|
**فشار مجاز (Mpa)
|
ابعاد خارجی |
فرکانس سوئیچینگ/دقیقه
|
جنس دیافراگم |
رزوه داخلی رابط
|
-100~0KPa |
2KPa |
1.3 |
03 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
0~ 100KPa |
2KPa |
1.3 |
03 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
10~350KPa |
3KPa |
1.3 |
02 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
20~700KPa |
12KPa |
5 |
01 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
فولاد ضد زنگ یا پلی آمید |
NPT1/4 |
4، جدول انتخاب
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
1. فرم محصول |
|||||
01 |
متعارف |
02 |
دو کنتاکت |
03 |
EEx d |
04 |
فشار دیفرانسیل پایینتر |
05 |
فشار دیفرانسیل بالا و پایین |
06 |
فشار هیدرواستاتیک بالا |
07 |
کوره |
||||
2. پوسته |
|||||
NN |
سبک معمولی |
RN |
مدل دو کنتاکت |
LC |
مدل ضد انفجار معمولی |
B |
مدل ضد انفجار با پنجره دید کوچک |
AL |
پوسته کوره |
||
3. نوع دیافراگم |
|||||
01 |
پلی |
02 |
فولاد ضد زنگ |
03 |
لاستیک |
4. رزوه اتصال (در صورت نیاز قابل تنظیم است) |
|||||
01 |
NPT1/4 内 |
||||
5. محدوده |
به جدول مقایسه محدوده مراجعه کنید |
||||
مثال انتخاب: TXK-03LC-02-01-005 کنترلکننده ضد انفجار TXK، فرم محصول: ضد انفجار، پوسته: نوع ضد انفجار معمولی، فرم دیافراگم: فولاد ضد زنگ، رزوه اتصال: NPT1/4 داخلی، محدوده: 0.25-2.5MPa.
|
جدول مقایسه محدوده
کد |
محدوده |
یادداشتها |
کد |
محدوده |
یادداشتها |
001 |
3.5-27.5MPa |
فشار معمولی |
002 |
1.2-12MPa |
فشار معمولی |
003 |
0.7-7MPa |
فشار معمولی |
004 |
0.37-3.7MPa |
فشار معمولی |
005 |
0.25-2.5MPa |
فشار معمولی |
006 |
0.15-1.2MPa |
فشار معمولی |
007 |
20-700KPa |
فشار معمولی |
008 |
10-350KPa |
فشار معمولی |
009 |
5-210KPa |
فشار معمولی |
010 |
5-170KPa |
فشار معمولی |
011 |
0-100KPa |
فشار معمولی |
012 |
﹣100-0KPa |
فشار معمولی |
013 |
﹣100-100KPa |
فشار معمولی |
014 |
25KPa |
فشار هیدرواستاتیک بالا |
015 |
0-60KPa |
فشار دیفرانسیل پایینتر |
016 |
20-200KPa |
فشار دیفرانسیل پایینتر |
017 |
50-500KPa |
فشار دیفرانسیل پایینتر |
018 |
﹣0.5-0.5KPa |
فشار دیفرانسیل کوره |
019 |
﹣3-3KPa |
فشار دیفرانسیل کوره |
020 |
﹣6-6KPa |
فشار دیفرانسیل کوره |
021 |
﹣12-12KPa |
فشار دیفرانسیل کوره |
5، روش اشکالزدایی و نمودار سیمکشی سوئیچ
مهره تنظیم را به حالت ضعف اساسی برگردانید، سیمهای C، NO، NC سوئیچ را به چراغ سیگنال وصل کنید. وضعیت چراغ سیگنال را مشاهده کنید، چراغ سیگنال را به یک چراغ سبز وصل کنید (C ترمینال مشترک است و هنگامی که C و NO در کارخانه متصل میشوند، چراغ سبز روشن میشود) و مهره تنظیم را با توجه به نشانگر نقطه تنظیم به سمت بالا و پایین تنظیم کنید تا آن را به نقطه تنظیم مورد نظر تنظیم کنید. (فشار رو به پایین افزایش مییابد، فشار رو به بالا کاهش مییابد)
6، ابعاد ظاهری و نصب
01
02
03
