1، نمای کلی

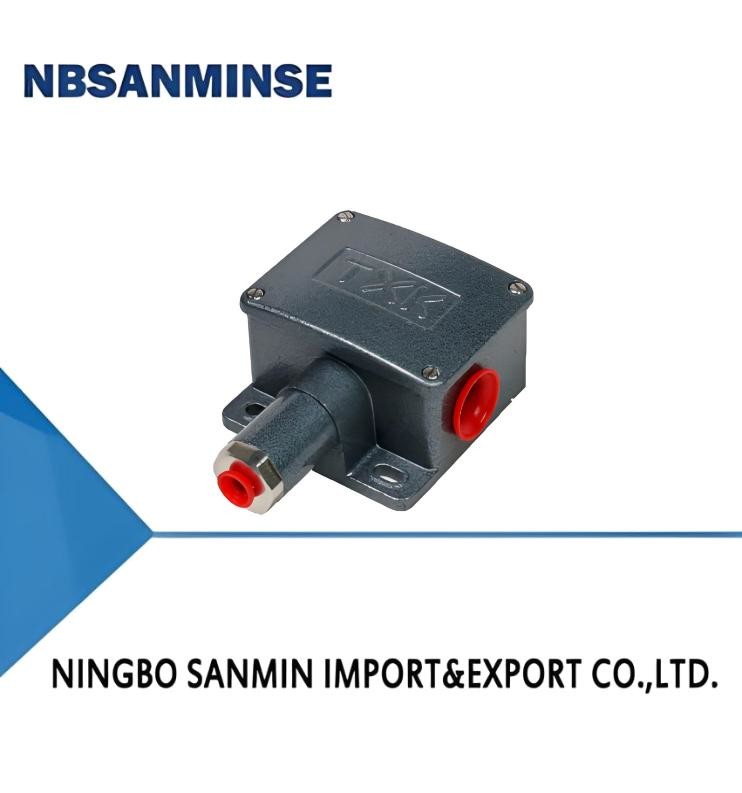

سوئیچ فشار TXK یک ابزار نصب در محل قابل اعتماد است. ساختار دیافراگم فنر پیستونی از آببندی اورینگ استاتیک استفاده میکند که دارای مقاومت عالی در برابر لرزش و فشار بیش از حد، و همچنین پسرفت کم و محدوده اندازهگیری وسیع است. به طور گسترده در صنایعی مانند نفت، شیمیایی، برق حرارتی، ترموالکتریک، متالورژی، داروسازی و غیره استفاده میشود. محدوده پوشش آن -0.1MPa تا 27.5MPa است.
2، عملکرد فنی
|
ویسکوزیته کاری
|
1x10-3 متر2/ثانیه
|
|
عنصر سوئیچینگ
|
میکروسوئیچ
|
|
درجه حفاظت محفظه
|
IP65
|
|
دمای محیط
|
-20 درجه سانتیگراد تا 60 درجه سانتیگراد
|
|
دمای محیط
|
0 درجه سانتیگراد تا 80 درجه سانتیگراد
|
|
عملکرد ضد لرزش
|
40 متر بر مجذور ثانیهمربع
|
|
خطای تکرارپذیری
|
1% یا0.5%
|
|
ظرفیت کنتاکت
|
حداکثر 220 ولت AC، کمتر یا مساوی 5 آمپر
|
3، مشخصات
|
محدوده تنظیم مقدار تنظیم فشار
|
اختلاف سوئیچینگ بیشتر از
|
**فشار مجاز (Mpa)
|
ابعاد خارجی
|
فرکانس سوئیچینگ در دقیقه
|
جنس دیافراگم
|
رزوه داخلی رابط
|
|
-100 تا 0 کیلو پاسکال
|
3 کیلو پاسکال
|
1.3
|
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
-100 تا 100 کیلو پاسکال
|
3 کیلو پاسکال
|
1.3
|
02
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
0 تا 100 کیلو پاسکال
|
3 کیلو پاسکال
|
1.3
|
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
5 تا 170 کیلو پاسکال
|
2 کیلو پاسکال
|
1.3
|
02
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
5 تا 210 کیلو پاسکال
|
5 کیلو پاسکال
|
1.3
|
01
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
10 تا 350 کیلو پاسکال
|
4 کیلو پاسکال
|
1.3
|
02
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
20 تا 700 کیلو پاسکال
|
15 کیلو پاسکال
|
1.5
|
01
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
0.15 تا 1.2 مگاپاسکال
|
0.02 مگاپاسکال
|
3
|
01
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
0.25 تا 2.5 مگاپاسکال
|
0.04 مگاپاسکال
|
5
|
01
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
0.37 تا 3.7 مگاپاسکال
|
0.08 مگاپاسکال
|
6
|
01
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
0.7 تا 7 مگاپاسکال
|
0.12 مگاپاسکال
|
10
|
01
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
1.2 تا 12 مگاپاسکال
|
0.15 مگاپاسکال
|
17.5
|
01
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
|
3.5 تا 27.5 مگاپاسکال
|
1 مگاپاسکال
|
34
|
01
|
30
|
فولاد ضد زنگ یا پلی آمید
|
NPT1/4
|
4، جدول انتخاب
|
TXK -☐ ☐- ☐- ☐- ☐
1 2 3 4 5
|
|
1. فرم محصول
|
|
01
|
متداول
|
02
|
دو کنتاکت
|
|
EEx d
|
|
04
|
فشار دیفرانسیل پایین
|
05
|
فشار دیفرانسیل بالا و پایین
|
06
|
فشار هیدرواستاتیک بالا
|
|
07
|
کوره
|
|
|
|
|
|
2. پوسته
|
|
NN
|
سبک معمولی
|
RN
|
مدل دو کنتاکت
|
LC
|
مدل معمولی ضد انفجار
|
|
B
|
مدل ضد انفجار با پنجره دید کوچک
|
AL
|
پوسته کوره
|
|
|
|
3. نوع دیافراگم
|
|
01
|
پلی
|
02
|
فولاد ضد زنگ
|
|
لاستیک
|
|
4. رزوه اتصال (قابل سفارشیسازی در صورت نیاز)
|
|
01
|
NPT1/4 داخلی
|
|
|
|
|
|
5. محدوده
|
به جدول مقایسه محدوده مراجعه کنید
|
|
مثال انتخاب: TXK-01NN-02-01-001
کنترلر فشار TXK، فرم محصول: معمولی، پوسته: معمولی، فرم دیافراگم: فولاد ضد زنگ، رزوه اتصال: NPT1/4 داخلی، محدوده: 3.5-27.5MPa.
|
جدول مقایسه محدوده
|
کد
|
محدوده
|
یادداشتها
|
کد
|
محدوده
|
یادداشتها
|
|
001
|
3.5-27.5MPa
|
فشار معمولی
|
002
|
1.2-12MPa
|
فشار معمولی
|
|
003
|
0.7-7MPa
|
فشار معمولی
|
004
|
0.37-3.7MPa
|
فشار معمولی
|
|
005
|
0.25-2.5MPa
|
فشار معمولی
|
006
|
0.15-1.2MPa
|
فشار معمولی
|
|
007
|
20-700KPa
|
فشار معمولی
|
008
|
10-350KPa
|
فشار معمولی
|
|
009
|
5-210KPa
|
فشار معمولی
|
010
|
5-170KPa
|
فشار معمولی
|
|
011
|
0-100KPa
|
فشار معمولی
|
012
|
≤100-0KPa
|
فشار معمولی
|
|
013
|
≤100-100KPa
|
فشار معمولی
|
014
|
25KPa
|
فشار هیدرواستاتیک بالا
|
|
015
|
0-60KPa
|
فشار دیفرانسیل پایین
|
016
|
20-200KPa
|
فشار دیفرانسیل پایین
|
|
017
|
50-500KPa
|
فشار دیفرانسیل پایین
|
018
|
≤0.5-0.5KPa
|
فشار دیفرانسیل کوره
|
|
019
|
≤3-3KPa
|
فشار دیفرانسیل کوره
|
020
|
≤6-6KPa
|
فشار دیفرانسیل کوره
|
|
021
|
≤12-12KPa
|
فشار دیفرانسیل کوره
|
|
|
|
5، روش تنظیم و نمودار سیمکشی سوئیچ
مهره تنظیم را به حالت ضعف پایه برگردانید، سیمهای C، NO، NC سوئیچ را به چراغ سیگنال وصل کنید. وضعیت چراغ سیگنال را مشاهده کنید، چراغ سیگنال را به چراغ سبز وصل کنید (C ترمینال مشترک است و هنگامی که C در کارخانه به NC وصل شده است، چراغ سبز روشن میشود) و مهره تنظیم را بالا و پایین مطابق با نشانگر نقطه تنظیم تنظیم کنید تا روی نقطه تنظیم مورد نظر قرار گیرد. (فشار رو به پایین افزایش و فشار رو به بالا کاهش مییابد).
6، ابعاد ظاهری و نصب
01
02
