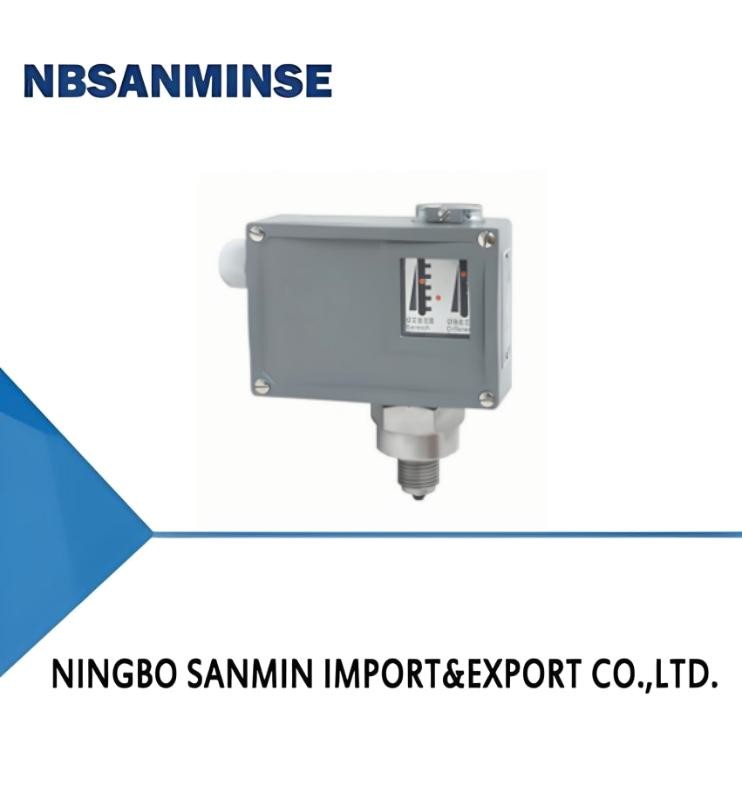

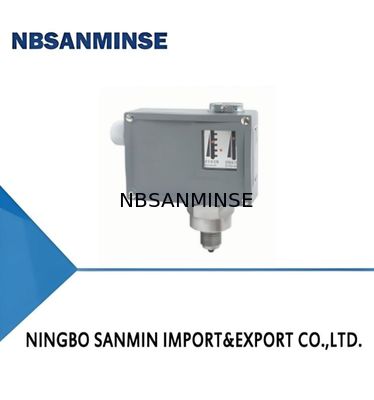

TL1102 فشار سوئیچ (ضد خوردگی فشار متوسط) کنترل کننده فشار

محل منبع:	چین	نام تجاری:	NBSANMINSE
گواهی:	CE	شماره مدل:	TL1102

اطلاعات تکمیلی
ویسکوزیته کار:	<1 × 10－3m2/s	خطای تکرارپذیری:	≤1%

توضیحات محصول

مرور کلی
سوئیچ فشار TL1102 (ضغط متوسط ضد خوردگی) / کنترل کننده فشار یک سنسور نوع نطفه را اتخاذ می کند که می تواند برای گاز های خوردگی و رسانه های مایع استفاده شود.
مقدار تنظیمات کلید فشار TL1102 (ضغط متوسط ضد خوردگی) / کنترل کننده فشار قابل تنظیم است، با محدوده تنظیم از -0.1 تا 6.3 MPa. محدوده دمایی برای استفاده گسترده است.

عملکرد فنی اصلی

	شایع	نوع ضد انفجار
ويسکوزيت کاري	<1×10^-3m²/s	<1×10^-3m²/s
عنصر سوئیچ	میکروسویچ	سوئیچ مهر شده
درجه ضد انفجار	-	شماره گواهینامه Exde II CT4T6: GYB24.1453X
درجه حفاظت ارائه شده توسط محفظه	IP65 ((با DIN40050 مطابقت دارد و معادل IP65 در GB4208 است)	IP54 ((مطابق با DIN40050 و معادل IP54 در GB4208)
دمای محیط	-40 درجه سانتیگراد ≈50 درجه سانتیگراد	-20 درجه سانتیگراد 50 درجه سانتیگراد
دمای متوسط	0 ≈ 120°C	0°95°C
موقعیت نصب	-	رابط فشار عمودی به سمت پایین
عملکرد ضد لرزش	TL1102:40m/s²;TL1103:20m/s²	حداکثر: 20 متر در ثانیه²
خطای تکرار	≤1٪	≤1٪
ظرفیت تماس	AC 220V 6A ((مقاومت)	DC 250V 0.25A ((مقاومت) 60Wmax AC 250V 5A ((مقاومت) 1250VAmax

مشخصات
خطای TL1102 قابل تنظیم نیست

تنظیم محدوده تنظیم ارزش (MPa)	تفاوت سوئیچ بیشتر از (MPa)	** فشار مجاز 1 (MPa)	فرکانس سوئیچینگ/دقیقه	مواد حسگر فشار		رشته خارجی رابط	وزن (کیلوگرم)	شماره نقشه ابعاد طرح		شماره کاتالوگ سفارش
تنظیم محدوده تنظیم ارزش (MPa)	تفاوت سوئیچ بیشتر از (MPa)	** فشار مجاز 1 (MPa)	فرکانس سوئیچینگ/دقیقه	قفس	لوله های موج دار	رشته خارجی رابط	وزن (کیلوگرم)	شایع	نوع ضد انفجار	شایع	نوع ضد انفجار
-0.1 ۰	0.007	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	04	TL1102.10-106106	TL1102.50-106106
-0.1 ۰1	0.008	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	04	TL1102.10-105106	TL1102.50-105106
-0.1 ۰16	0.009	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	04	TL1102.10-104106	TL1102.50-104106
-0.1 ۰25	0.012	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	04	TL1102.10-103106	TL1102.50-103106
0 ۰1	0.008	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	04	TL1102.10-110106	TL1102.50-110106
0 ۰16	0.009	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	04	TL1102.10-111106	TL1102.50-111106
0.01 ۰25	0.01	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	04	TL1102.10-145106	TL1102.50-145106
0.02 ۰4	0.03	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.85	02	05	TL1102.10-151106	TL1102.50-151106
0.03 ۰6	0.035	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.85	02	05	TL1102.10-156106	TL1102.50-156106
0.03 ¥1	0.04	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.85	02	05	TL1102.10-158106	TL1102.50-158106
0.0516	0.08	5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.9	03	06	TL1102.10-167106	TL1102.50-167106
0.0525	0.09	5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.9	03	06	TL1102.10-169106	TL1102.50-169106
0.363	0.2	8.5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.9	03	06	TL1102.10-192106	TL1102.50-192106

TL1102 تغییر تفاوت قابل تنظیم

تنظیم محدوده تنظیم ارزش (MPa)	تفاوت سوئیچ بیشتر از (MPa)	** فشار مجاز 1 (MPa)	فرکانس سوئیچینگ/دقیقه	مواد حسگر فشار		رشته خارجی رابط	وزن (کیلوگرم)	شماره نقشه ابعاد طرح		شماره کاتالوگ سفارش
تنظیم محدوده تنظیم ارزش (MPa)	تفاوت سوئیچ بیشتر از (MPa)	** فشار مجاز 1 (MPa)	فرکانس سوئیچینگ/دقیقه	قفس	لوله های موج دار	رشته خارجی رابط	وزن (کیلوگرم)	شایع	نوع ضد انفجار	شایع	نوع ضد انفجار
-0.1 ۰	0.019	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.05	01	04	TL1102.00-106106	TL1102.40-106106
-0.1 ۰1	0.021	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.05	01	04	TL1102.00-105106	TL1102.40-105106
-0.1 ۰16	0.022	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.05	01	04	TL1102.00-104106	TL1102.40-104106
-0.1 ۰25	0.024	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.05	01	04	TL1102.00-103106	TL1102.40-103106
0 ۰1	0.016	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.05	01	04	TL1102.00-110106	TL1102.40-110106
0 ۰16	0.020	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.05	01	04	TL1102.00-111106	TL1102.40-111106
0.01 ۰25	0.024	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.05	01	04	TL1102.00-145106	TL1102.40-145106
0.02 ۰4	0.08	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.9	02	05	TL1102.00-151106	TL1102.40-151106
0.03 ۰6	0.09	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.9	02	05	TL1102.00-156106	TL1102.40-156106
0.03 ¥1	0.1	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.9	02	05	TL1102.00-158106	TL1102.40-158106
0.0516	0.19	5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.95	03	06	TL1102.00-167106	TL1102.40-167106
0.0525	0.2	5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.95	03	06	TL1102.00-169106	TL1102.40-169106
0.363	0.65	8.5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.95	03	06	TL1102.00-192106	TL1102.40-192106

TL1103 خطای سوئیچ قابل تنظیم نیست (خطای سوئیچ کوچک، بدون نوع ضد انفجار)

تنظیم محدوده تنظیم ارزش (MPa)	تفاوت سوئیچ بیشتر از (MPa)	** فشار مجاز 1 (MPa)	فرکانس سوئیچینگ/دقیقه	مواد حسگر فشار		رشته خارجی رابط	وزن (کیلوگرم)	شماره نقشه ابعاد طرح	شماره کاتالوگ سفارش
تنظیم محدوده تنظیم ارزش (MPa)	تفاوت سوئیچ بیشتر از (MPa)	** فشار مجاز 1 (MPa)	فرکانس سوئیچینگ/دقیقه	قفس	لوله های موج دار	رشته خارجی رابط	وزن (کیلوگرم)	شماره نقشه ابعاد طرح	شماره کاتالوگ سفارش
-0.1 ۰	0.0045	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	TL1103.10-106106
-0.1 ۰1	0.005	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	TL1103.10-105106
-0.1 ۰16	0.0065	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	TL1103.10-104106
-0.1 ۰25	0.01	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	TL1103.10-103106
0 ۰1	0.0045	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	TL1103.10-110106
0 ۰16	0.006	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	TL1103.10-111106
0.01 ۰25	0.007	1	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	TL1103.10-145106
0.02 ۰4	0.016	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	1.0	01	TL1103.10-151106
0.03 ۰6	0.02	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.85	02	TL1103.10-156106
0.03 ¥1	0.03	2	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.85	02	TL1103.10-158106
0.0516	0.05	5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.85	02	TL1103.10-167106
0.0525	0.06	5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.85	02	TL1103.10-169106
0.363	0.12	8.5	20	1Cr18Ni9Ti	فولاد ضد زنگ ((316L)	G1/2	0.9	03	TL1103.10-192106

TL1102 فشار سوئیچ (ضد خوردگی فشار متوسط) کنترل کننده فشار 0
