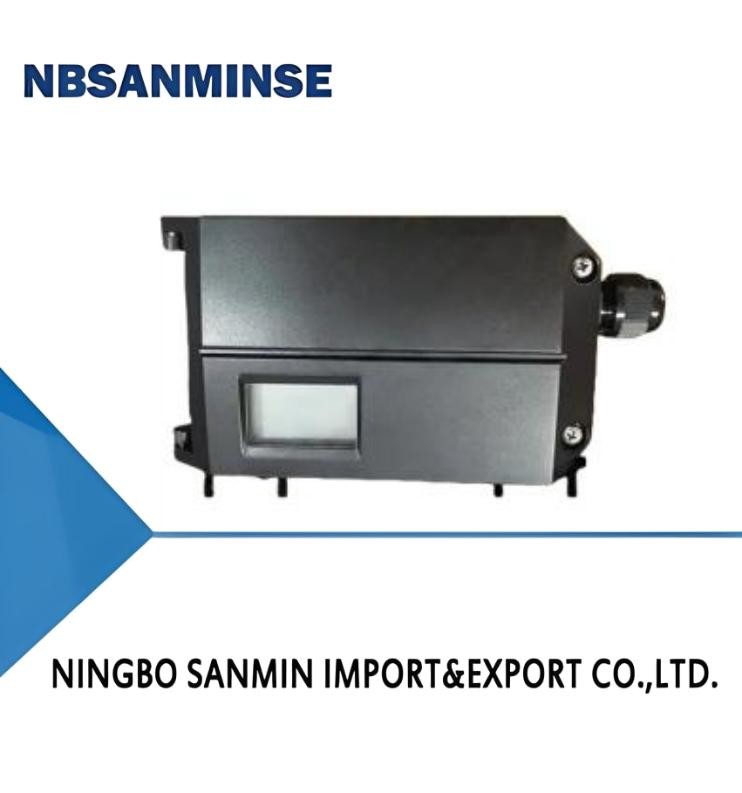

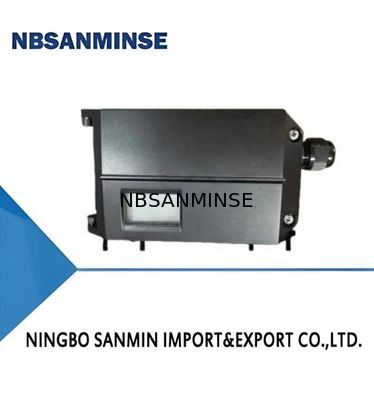

| CN8000 سری از موقعیت دهنده های هوشمند شیر برقی |
|
1. قبل از نصب موقعیت گیرنده ، دستورالعمل نصب را با دقت بخوانید. موقعیت گیرنده را مطابق با الزامات نصب توصیف شده نصب کنید. لطفاً برخی از نکات کلیدی نصب را توجه کنید.برای مثالقبل از نصب، موقعیت اولیه موقعیت دهنده یا شاخه بازخورد سنسور از نوع ریموت را تأیید کنید.برای موقعیت دهنده های معمولی حرکت مستقیم، اطمینان حاصل کنید که سطح بالایی از محفظه موقعیت دهنده در زاویه مستقیم به گره اصلی شیر است. در محدوده ضربه شیر،زاویه چرخش میله بازخورد موقعیت دهنده با الزامات نصب مطابقت دارد.
2پس از نصب موقعیت دهنده بر روی شیر، منبع هوا و سیم کشی الکتریکی را متصل کنید. اطمینان حاصل کنید که فشار منبع هوا می تواند شیر را به طور کامل باز کند.ورودی یک سیگنال 4 - 20mA برای تشدید موقعیت.
3هنگامی که موقعیت گیر روشن می شود، سیستم قبل از تکمیل عملکرد شروع در حالت غیر آغاز شده است.و رابط اول نشان می دهد درصد ارزش سنسور.
|
|
خلاصه ی محصول
موقعیت دهنده های هوشمند شیر الکترو پنوماتیک سری CN8000 در ارتباط با محرک های پنوماتیک استفاده می شوند.آنها یک سیگنال 4 - 20mA جریان ثابت از سیستم کنترل خودکار برای به دست آوردن تنظیم کنترل موقعیت شیر دریافت می کنند - نقطهدر همین حال، آنها سیگنال از سنسور موقعیت را جمع آوری می کنند تا موقعیت واقعی دریچه را بدست آورند.آنها کنترل ورودی و خروجی هوا از محرک پنوماتیک را دارند.، رانندگی موقعیت شیر تا به نقطه تنظیم برسد.
|
| نوع نصب |
حرکت خطی معمولی |
| ضربه خطی از نوع دور |
| محرک زاویه ای معمولی |
| ضربه زاویه ای از نوع دوردست |
| تقسیم - نوع |
| Actiفرم |
اقدامات تک نفره |
| کار دوگانه |
| درجه ضد انفجار |
ضد انفجار نیست |
| ex ia IIC T4/T6 Ga |
| Ex d IIC T6 گیگابایت |
| سیگنال بازخورد |
نه |
| داشته باشم |
| HARTCارتباطات |
نه |
| داشته باشم |
| مبستنبشلاق |
نه |
| براکت خطی |
| براکت محرک زاویه ای |
| اجزای فشار سنج |
نه |
| داشته باشم |
| حالت خاموش کردن برق |
تنظیم مجدد |
| موقعیت نگه داری |
| حداقل دمای محیط |
-20 درجه سانتیگراد |
| -40 درجه سانتیگراد |
| مواد پوسته |
Aلوآلیاژ minum |
| Sآتشمنnput |
4-20mA DC |
| مجریان کار در حال حاضر |
3.8mA |
| منمقاومت nput |
120Ω |
| Aدمای محیط |
نسخه عمومی: -20°C ~ + 70°C
نسخه دمای پایین: -40 °C ~ + 70 °C
حداکثر دمای ضد انفجار در محیط T4 + 60 °C است. حداکثر دمای ضد انفجار در محیط T6 + 40 °C است.
|
|
هواالزامات منبع
|
انطباق با ISO 8573-1
اندازه و تراکم ذرات جامد: کلاس 3
درجه شبنم: کلاس 3
محتوای روغن: کلاس 3
|
|
مقاومت لرزش
|
0.15mm، 10Hz-60Hz، 20 چرخه / محور
20 m/s2، 60Hz-500Hz، 20 چرخه در محور
محدوده توصیه شده برای کار مداوم کل شیر کنترل 20m/s2 بدون اوج رزونانس
|
| منبع آب |
0.14-0.7MPa |
| نرخ جریان |
مصرف
2 بار:4.8 Nm3/h
4 بار:8.0 Nm3/h
6 بار:11.2 Nm3/h
خروجی (بازگشت)
2 بار:5.9 Nm3/h
4 بار:9.8 Nm3/h
6 بار:13.7Nm3/h
خروجی (صبر کنموقعیت)
2 بار:6.6 Nm3/h
4 بار:11.1 Nm3/h
6 بار:15.6 Nm3/h
|
| Sحالت تیدیهوامصرف |
≤0.4L/min |
| پایهاشتباه |
≤1.0% |
| هیسترز |
≤1.0% |
| رابط الکتریکی |
M20×15 |
| رابط پنوماتیک |
G1/4 |
| Wهشت |
2.0 کیلوگرم |
| Pچرخشسطح |
IP66 |
| درجه ضد انفجار |
Ex 1a IIC T4/T6 Ga |
|
رابط الکتریکی |
Dنوشته |
| IN+ |
سیگنال تنظیم 4-20 mA + |
| در |
سيگنال تنظیم 4 تا 20 مآ |
| OUT+ |
سیگنال بازخورد ماژول 18-30V DC + |
| بیرون |
ماژول سیگنال بازخورد 4-20 mA |
|
رابط پنوماتیک |
Dنوشته |
| SUP |
ورودی منبع هوا |
| OUT1 |
فرودگاه خلبان |
| OUT2 |
هواخوردن 2، مورد استفاده در هنگام عمل دوگانه |
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
