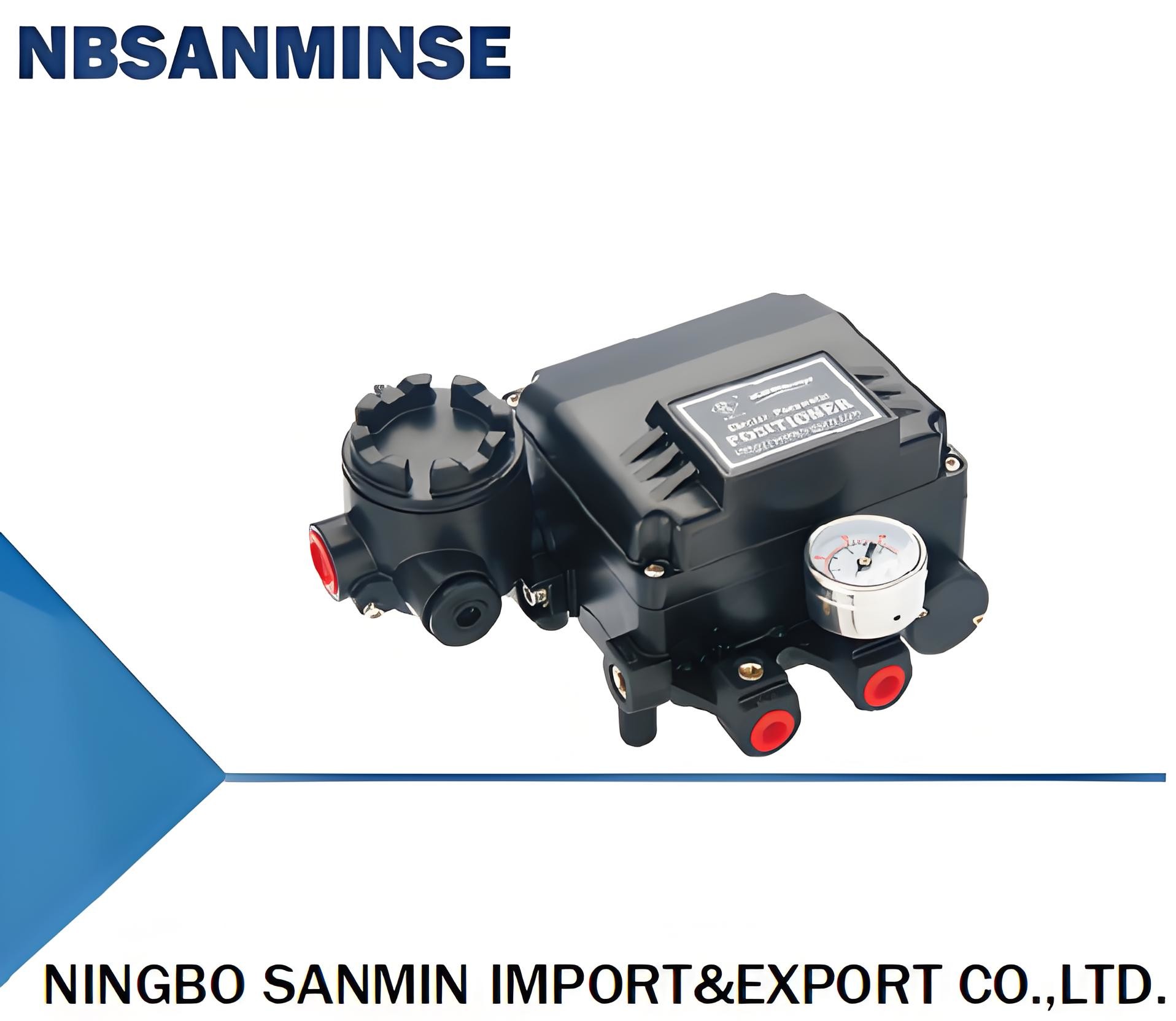

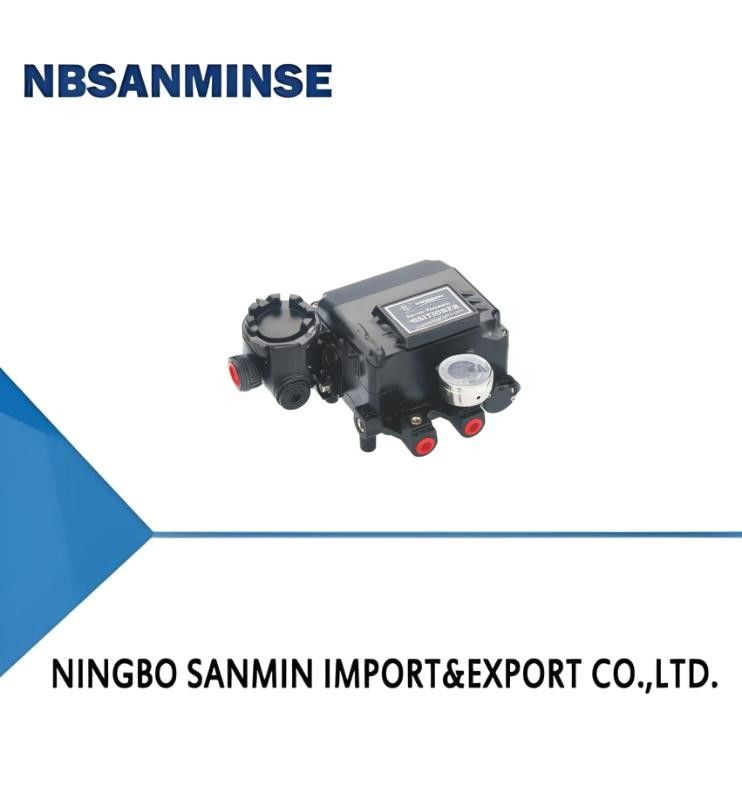

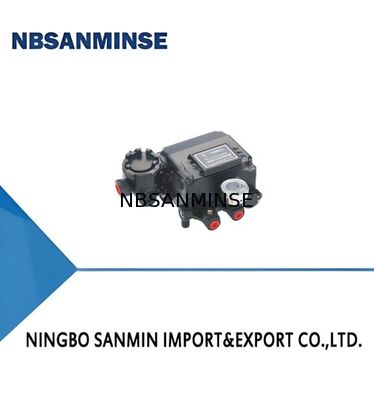

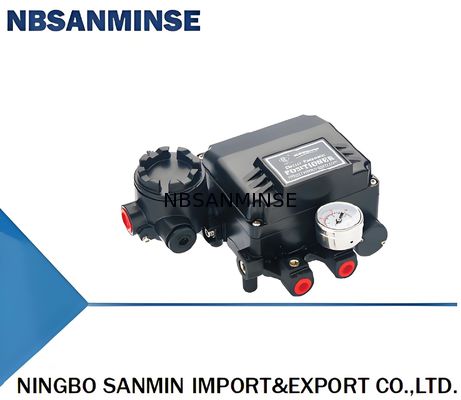

YT1000 سری سانمین الکتریکی و گاز دریچه مکان شناس

محل منبع:	چین	نام تجاری:	NBSANMINSE
گواهی:	CE	Model Number:	YT1000L YT1000R

اطلاعات تکمیلی
سیگنال ورودی:	4 ~ 20mA DC	مقاومت:	150 250 250
فشار عرضه:	1.4 ~ 7kgf/cm2 (100 ~ 100psi)	سکته:	10 ~ 150mm 0 ~ 90 درجه
رابط تنفسی:	NPT1/4	رابط فشار سنج:	NPT1/8
رابط برق:	NPT1/2 ((G1/2)	دما:	-20°C~70°C
مواد:	آلومینیوم ریخته گری
برجسته کردن:	مکان شناس دریچه الکتریکی,مکان شناس شیر الکتریکی سری Sanmin,یابنده شیر گاز , Sanmin series electrical valve locator , Gas valve locator

توضیحات محصول

دستگاه های الکتریکی و ردیاب دریچه گاز

1از طریق گواهینامه CE

2از طریق گواهینامه ضد انفجار (Ex iaIIBT6 Gb، Ex dmbIIBT6 Gb، Ex dmbIICT6 Gb)

3از طریق گواهینامه درجه بندی IP66

4با ارتعاش بالا (بدون تاثیر در 5-200 هرتز)

5. رابط الکتريکي شکل منافذ هستند، به هر جهت اتصال

6.آیا کالیبراسیون ساده است، آسان برای اجرای، تبدیل واکنش

7. نيازي به تغيير نداره، نصف قسمت مساوي ميتونه کنترل کامل رو داشته باشه

8طراحی ساختار ماژولار برای قطعات، آسان برای تعمیر و نگهداری

اول، خلاصه محصول
YT 1000 سری موقعیت دهنده الکتریکی و شیر کنترل پنوماتیک، یک مدار کنترل حلقه بسته را تشکیل می دهند.برای تبدیل سیگنال جریان ثابت سیستم کنترل داده شده است به نامه راننده از دریچه گاز دریچه کنترل عمل. در عین حال با توجه به تنظیم کننده بازخورد از باز کردن به موقعیت دریچه می تواند موقعیت را با توجه به سیگنال های کنترل خروجی سیستم اصلاح کند.مکان شناس الکتریکی در نوع تک عمل (نوع بازگشت به بهار) و دو عامل هواپیمایی موجود است..

ماُدل			YT1000L				YT1000R
پروژه			سفر مستقیم				حرکت زاویه ای
			اقدامات تک نفره		کار دوگانه		اقدامات تک نفره	کار دوگانه
سیگنال ورودی			4 تا 20mA DC
مقاومت			250±15Q
فشار عرضه			1.4~7kgf/cm2 ((20~100psi)
سکته مغزی			10 ~ 150mm 0 ~ 90°
Tرابط شکم			NPT1/4
Pريسور اندازهرابط			NPT1/8
رابط برق			NPT1/2 ((G1/2)
درجه ضد انفجار			ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb
Pچرخشدرجه			IP66
محیط زیستدما			-20°C~70°C
لینزدیک بودن			±1%F.S±2%FS
هیسترز			±1%F.S
Sحساسیت			±0.2%F.S±0.5%F.S
تکرار			±0.5٪
Aمصرف			3LPM ((Sup=1.4kgf/cm2,20psi)
Fکمظرفیت			80LPM ((Sup=1.4kgf/cm2,20psi)
مشریان			آلومینیوم ریخته شده
Wهشت			2.7kg ((6lb) 2.8kg ((6.2lb)
ماُدل	حرکت محرک	نوع اقدام		درجه ضد انفجار	فرم نوار بازخورد	سوراخ خروجی دریچه خلبان		گزینه ها
YT-1000	L خطی	S اقدام تک		M Ex dmbIIBT6 گیگابایت	1 10 ~ 40mm ((خطی) M6x40L (نوع روتاری)	1 حجم محرک کمتر از 90cm3 است		0 نه
	R نوع چرخش	D عمل دوگانه		C Ex dmb IICT6 گیگابایت	2 40 ~ 70mm ((خطی) M6x63L (نوع روتاری)	2 حجم اکسیواتور90-180 cm3		1 +PTM ((وضعیت داخل دریچه)
				I Ex IIBT6G b	3 70 تا 100 میلی متر (خطی) M840L (نوع روتاری)	3 حجم اکتور بیشتر از 180cm3 است		2 +PTM ((بازخورد موقعیت دریچه خارجی)
				P EX IIC16G ب	4 100-130 میلی متر (خطی) M863L (نوع روتاری)			3 +L/S (بدون محدودیت ساخته شده)
				N ضد انفجار	5 130-150 میلی متر (خطی) NAMUR ((نوع روتاری)			4 +L/S ((حد بیرونی. سوئیچ)
								5+PTM+L/S ((داخلی.کلف.بازخورد موقعیت.و سوئیچ محدودی)
