IP8000/8100 پیشرفته سانمین نوع الکتریکی و گازی دریچه مکان شناس با 0- 10-100 میلی متر سفر نامی

Place of Origin:	CHINA	نام تجاری:	NBSANMINSE
گواهی:	CE	شماره مدل:	IP8

اطلاعات تکمیلی
خطای لینترینس:	± 1 ٪ (عمل واحد) ؛ 2 ٪ (عمل مضاعف)	خطای هیسترزیس:	1 ٪ (عمل واحد) ؛ 2 ٪ (عمل مضاعف)
گروه مرده:	0.4 ٪ (عمل واحد) ؛ 0.8 ٪ (عمل مضاعف)	سفر دارای امتیاز:	0 ~ (100 ~ 100) میلی متر [سفر چهارم (گوشه) 0 ~ (50 ° ~ 90)]
فشار هوا:	0.7mpa 0.14	سیگنال ورودی:	4 ~ 20ma.dc (معمولی) ؛ 0 ~ 10ma.dc ، 4 ~ 12ma.dc ، 12 ~ 20ma.dc ، 0 ~ 5ma.dc ، 5 ~ 10ma.dc
فشار خروجی:	0.02 ~ 0.5MPa	مصرف هوا:	محرک تک عمل: 5 لیتر در دقیقه (عرضه گاز 0.14MPa) ؛ Doublel-Action Actuatosr: 11 لیتر در دقیقه (عرضه گ
مشخصه خروجی:	خطی	دما:	(نوع دمای عادی) -20°C ~ + 70°C
رطوبت نسبی:	5% ~ 100%	امپدانس ورودی:	4 ~ 2 0MA.DC/240 ± 10 Ω (20 ℃ زمان) ؛ 0 ~ 10mA.DC/950 ± 30 Ω در 2 0 ℃ (زمان در 2 0 ℃) ؛ 4 تا 20 میلی
رابط برق:	G1 / 2 (معمولی) ، NPT 1/2	مواد شکل:	فرآیند پاشش آلیاژ آلومینیوم
وزن:	حدود 2.4 کیلوگرم (بدون بلوک ترمینال) ؛ 2.6 کیلوگرم (بلوک ترمینال)	سکته مغزی:	000 الگوی خطی 100 زاویه سکته مغزی
نوع اقدام:	01Single-Action 02double-acting
برجسته کردن:	مکان شناس شیر برق و گاز , مکان شناس شیر گاز پیشرفته برق

توضیحات محصول

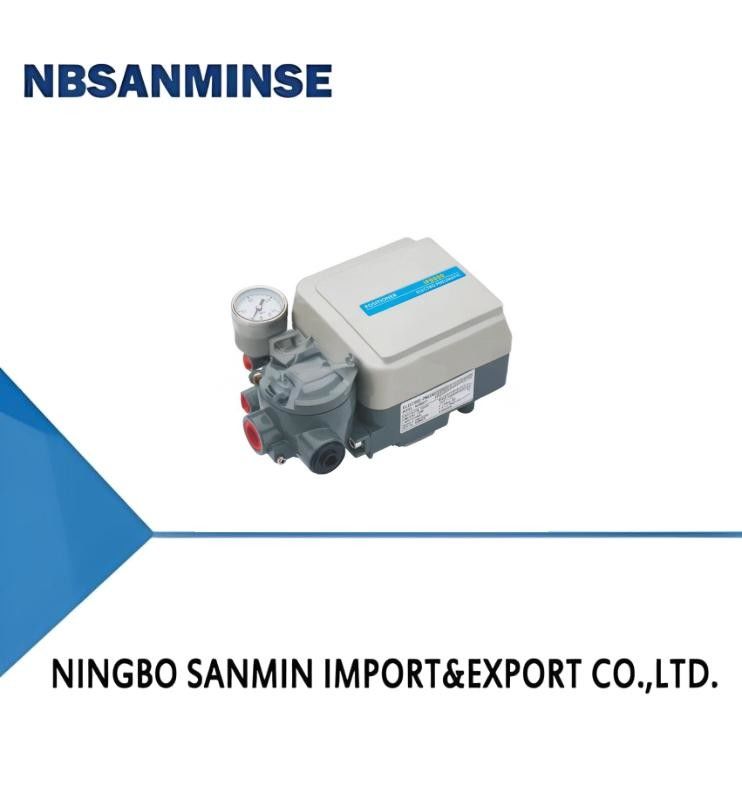

مکان گیرنده شیر برق و گاز نوع IP8000/8100

1.در عرض 5 ~ 200 هرتز هیچ پدیده رزوناسیون وجود ندارد

2.عمل مثبت و واکنش، آسان برای تبدیل بین عمل تک و دوگانه.

3برای محرک های کوچک می تواند از طریق محدود کردن مکان گیر برای جلوگیری از ارتعاش.

4مصرف هوا کمتر، اقتصاد خوب است.

5هیچ قطعه ی جایگزین در محدوده ی 1/2 نقطه و کنترل فرآیند بدست نمی آید.

اول، خلاصه محصول
مکان شناس و محرک دریچه های الکتریکی و گازی نوع IP8000، در کنترل کننده یا سیستم کنترل برای 4 تا 20 mA. سیگنال جریان DC، فشار هوا را تبدیل می کند، برای مطابقت با آنها مجموعه ای از محرک های پنوماتیک،به این ترتیب برای کنترل موقعیت

Lخطای ذاتی			± 1٪ (عمل یکبار) ؛ ± 2٪ (عمل دو بار)
خطای هیسترز			۱٪ (کار تک نفره) ؛ ۲٪ ((کار دو نفره)
گروه مرده			0.4٪ (عمل تک) ؛ 0.8٪ (عمل دوگانه)
Rمسافرت			0~ (10~100) mm [سفر چهارم (جنب) 0~ (50°~90) ]
فشار هوا			0.14 ~ 0.7MPa
ورودیسیگنال			4~20mA.DC ((معمولی) ؛0~10mA.DC,4~12mA.DC,12~20mA.DC،0~5mA.DC,5~10mA.DC
اوهفشار خروجی			0.02 تا 0.5MPa
مصرف هوا			محرک تک عمل: 5 لیتری/دقیقه (ارائه گاز 0.14MPa) ؛ محرک دو عمل: 11 لیتری/دقیقه (ارائه گاز 0.7MPa)
اوهویژگی خروجی			خطی
محیط زیستدما			(نوع دمای عادی) -20°C ~ + 70°C
Rرطوبت بالا			5٪ تا 100٪
نوع ضد انفجار (درجه)			نوع ضد شعله (Ex dIIBT6 Gb)
منnput impedaنيز			4~2 0mA.DC/240± 10 Ω (20°C زمان) ؛0~10mA.DC/950± 30 Ω در 2 0°C (زمان در 2 0°C) ؛4 تا 20 mA نوع ایمنی ذاتی
اتصال هوا			ZG 1 / 4 (معمولی) ، NPT 1 / 4
رابط برق			G1 / 2 (معمولی) ، NPT 1 / 2
شکلمواد			فرآیند اسپری آلیاژ آلومینیوم
به طور کلیابعادs			۲۱۸x۱۶۲x۱۰۰ (ملی متر) حرکت مستقیم؛ ۲۵۱x۱۶۲x۱۰۰ (ملی متر) چرخش ربع (طول × عرض × ارتفاع)
Wهشت			حدود 2.4 کیلوگرم (بدون بلوک پایانی) ؛ 2.6 کیلوگرم (یک بلوک پایانی)
ماُدل	ضربه ی تحویل	نوع اقدام		Tنوع حفاظت [از دستگاه الکتریکی برای مواد منفجره در موسفر]
IP8	مدل خطی	01عمل واحد		D Ex dIBT6 گیگابایت
	100 حرکت زاویه ای	02دوباره موثر		I ExiaIICT6 گيگابايت
	_____	_____		N ضد انفجار نیست
