| محل منبع: | چین | نام تجاری: | NBSANMINSE |
|---|---|---|---|
| شماره مدل: | TL-104-15C/D TL-104-20C/D |
|
اطلاعات تکمیلی |
|||
| کد: | TL-104-15C/D TL-104-20C/D | اندازه (mm): | D0 50 50 D1 1/2NPT 3/4NPT D2 14 19 L1 35 45 L2 15 20 |
|---|---|---|---|
| نام بخش: | عناصر آبگرم کننده بدنه دریچه | مواد: | برنجی PTFE چدن |
| فشار اسمی: | 0.6 مگاپاسکال | فشار تست قدرت: | 1.0 مگا پاسکال |
| فشار تست مهر و موم: | 0.6 مگاپاسکال | دمای عملیات: | ≤200℃ |
| محیط کار: | آب ، بخار | ||
توضیحات محصول

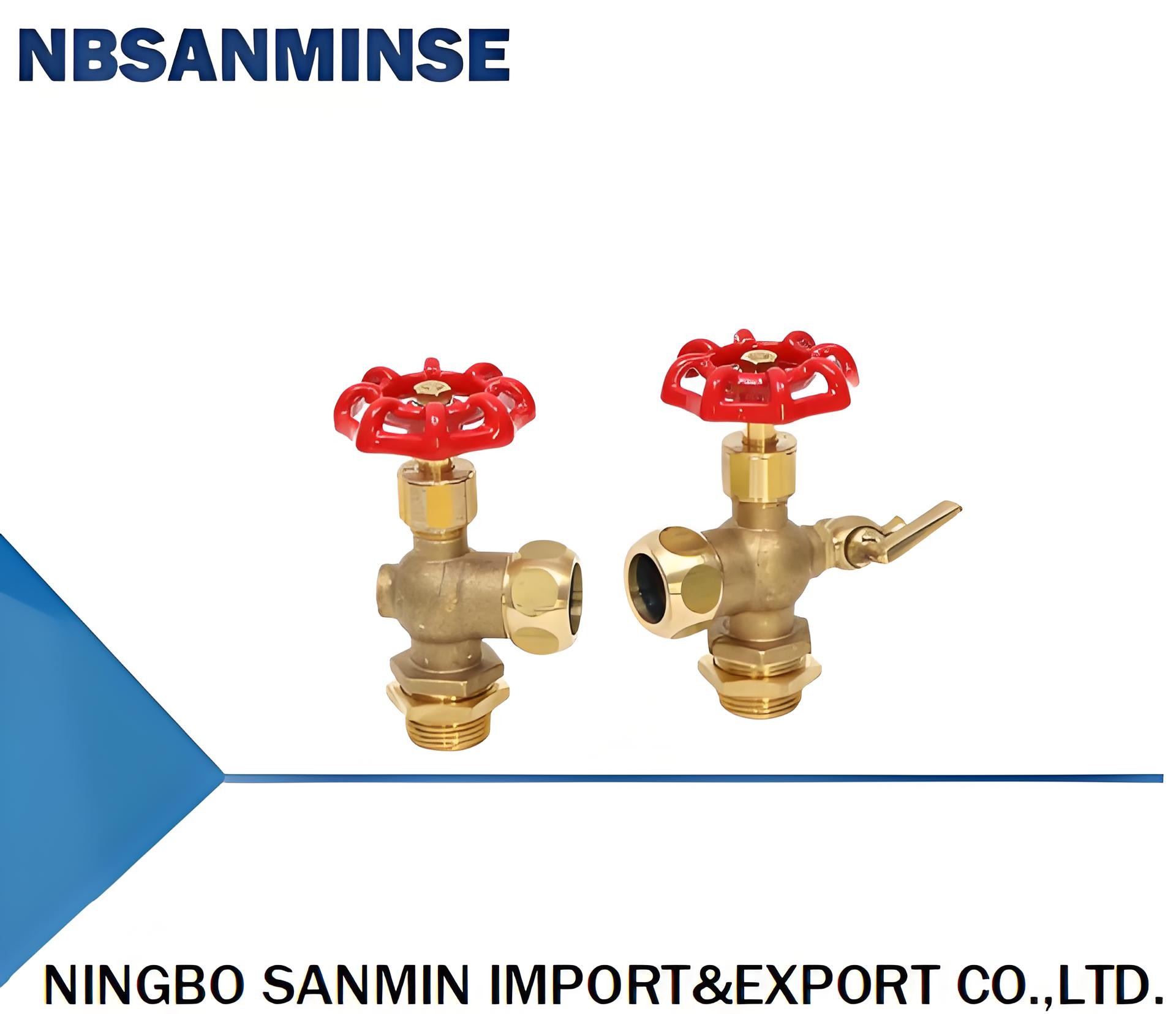

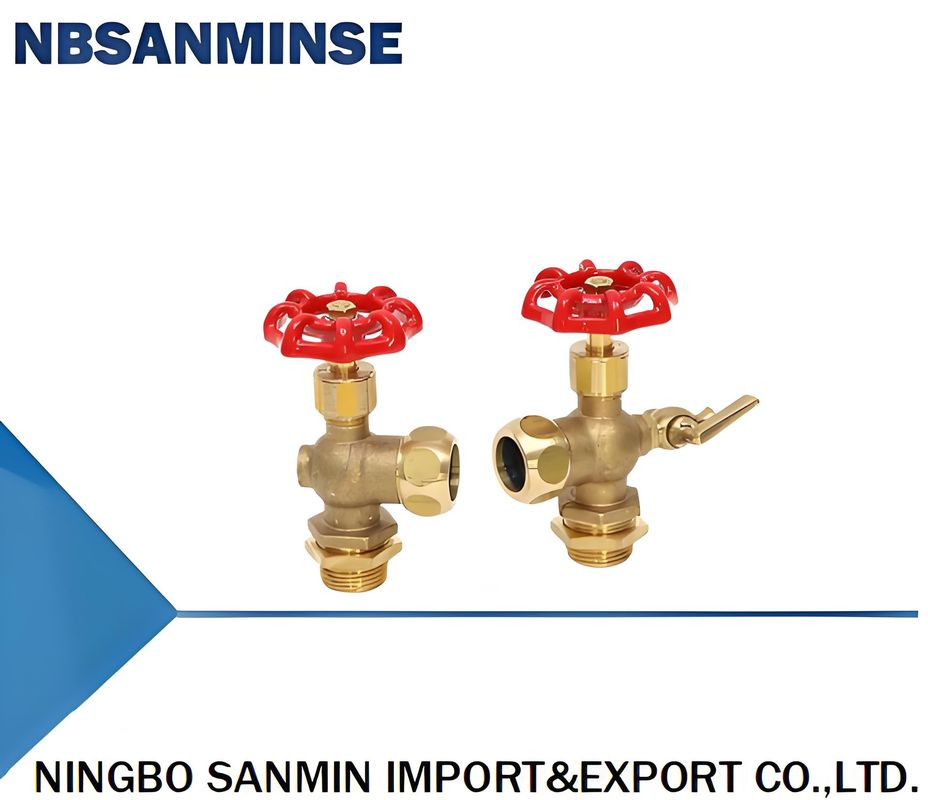

J29T-6T اندازه گیری سطح آب پارامترهای فنی اصلی فشار اسمی PN0.6MPa فشار آزمون مقاومت 1.0 فشار آزمایش مهر 0.6 دمای کار ≤ 200 °C محیط کار: آب، بخار
| کد | اندازه ((ملی متر) | نام بخش | مواد | ||||
| D0 | D1 | D2 | L1 | L2 | بدن دریچه | مس | |
| TL-104-15C/D | 50 | 1/2NPT | 14 | 35 | 15 | عنصر مهر و موم | PTFE |
| TL-104-20C/D | 50 | 3/4NPT | 19 | 45 | 20 | چرخ دست | آهن ریخته |
| فشار اسمی | 0.6Mpa | ||||||
| فشار آزمون مقاومت | 1.0Mpa | ||||||
| فشار آزمایش مهر | 0.6Mpa | ||||||
| دمای کار | ≤200°C | ||||||
| محیط کار | آب، بخار | ||||||
راهنمای محصول
کد: TL-104-15B1 B2,B3
نام: اندازه گیری سطح مایع اجاق چای
(1) فشار اسمی PN0.6MPa؛
(2) فشار آزمون مقاومت 1.0 MPa؛
(3) فشار آزمون مهر و موم 0.6 MPa؛
(4) دمای کار ≤ 200 °C.
این اندازه گیری سطح آب مناسب برای انواع ظروف فشار کوچک و ظروف ذخیره مایع است که سطح مایع را نشان می دهد.سطح مهر و موم از آلیاژ مس ساخته شده است، چرخ دست آهن ریخته شده، لوله شیشه ای با بوروسیلیکات بالا و غیره در طول نصب، رشته خارجی D1 از شیر آب سنج با رشته داخلی ظرف سازگار است.به دلیل اتصال رشته ای بدن شیر این محصول، سه نوع مختلف اتصال رشته ای در یک مشخصات موجود است (برای جزئیات جدول ضمیمه را ببینید).
| شماره سریال | کد محصول | قطر بیرونی لوله شیشه ای D | رشته اتصال D1 | فاصله حفاظت از کبد | اندازه دستگاه L1 | فاصله مرکز L |
| 01 | 104-15B1 | 12 تا 123 | G1/2 | 21 | 28 | مطابق با نیازهای کاربر (تعین ابعاد مربوطه لوله های شیشه ای، حلقه های مهر و موم و میله های محافظ) همانطور که در جدول زیر نشان داده شده است |
| 02 | 104-15B2 | 12 تا 123 | 1/2 NPT | 21 | 28 | |
| 03 | 104-15B3 | 12 تا 123 | ZG1/2 | 21 | 28 | |
| توجه: هنگامی که کد محصول 104-15B1 از کارخانه خارج می شود، دریچه های بالا و پایین هرکدام با یک مغز فشرده سازی D1 مجهز می شوند. | ||||||
| شماره | فاصله مرکز L | کد | مشخصات | لوله شیشه ای | |
| قطر بیرونی | طول | ||||
| 01 | 300 | 104-15B1 | G1/2 | 12 | 266 |
| 02 | 350 | 104-15B1 | G1/2 | 12 | 316 |
| 03 | 400 | 104-15B1 | G1/2 | 12 | 366 |
| 04 | 500 | 104-15B1 | G1/2 | 12 | 466 |
| 05 | 300 | 104-15B2 | 1/2 NPT | 12 | 266 |
| 06 | 350 | 104-15B2 | 1/2 NPT | 12 | 316 |
| 07 | 400 | 104-15B2 | 1/2 NPT | 12 | 366 |
| 08 | 500 | 104-15B2 | 1/2 NPT | 12 | 466 |
| 09 | 300 | 104-15B3 | ZG1/2 | 12 | 266 |
| 10 | 350 | 104-15B3 | ZG1/2 | 12 | 316 |
| 11 | 400 | 104-15B3 | ZG1/2 | 12 | 366 |
| 12 | 500 | 104-15B3 | ZG1/2 | 12 | 466 |
| نام | دریچه ی بالا | دریچه پایین | دریچه تخلیه | لوله شیشه ای | میله محافظ |
| مقدار | 1 | 1 | 1 | 1 | 2 |
