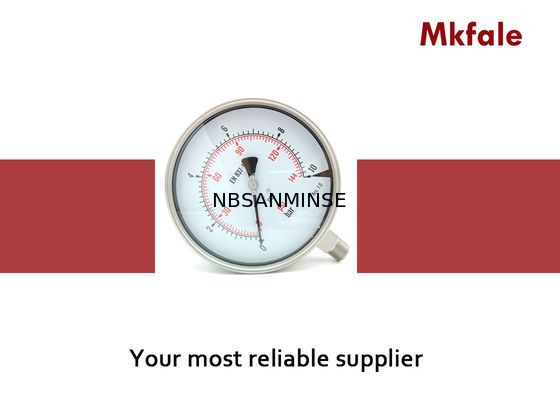

گیج فشار استیل ضد زنگ پر شده با مایع 6 اینچی با پشت و پایین SMSS 160 میلی متری
زمینه های کاربرد خاص:
کنترل و اندازه گیری فرآیندهای صنعتی: گیج های فشار مکانیکی به دلیل استحکام بالا و ویژگی های تولید آسان در فرآیندهای صنعتی کاربرد فراوانی دارند و برای نظارت بر فشار در تجهیزات و خطوط لوله به منظور اطمینان از ایمنی تولید استفاده می شوند.
سیستم های تاسیساتی: به عنوان مثال، نظارت و کنترل فشار در لوله کشی سیستم های تامین آب و گاز.
پتروشیمی و متالورژی: گیج های فشار برای اندازه گیری و کنترل فشار سیال در فرآیند تولید بخش های نفت، شیمی و متالورژی استفاده می شوند.
حمل و نقل: در طول نگهداری خودرو، گیج فشار روغن برای نظارت بر فشار روغن موتور استفاده می شود و سایر گیج های فشار در خودرو نیز برای لاستیک ها و غیره استفاده می شوند.
حوزه انرژی: در شبکه لوله کشی حرارتی و نیروگاه، گیج فشار ابزار مهمی برای نظارت بر فشار آب دیگ بخار و فشار سیستم است.
صنایع غذایی و دارویی: استفاده از گیج های فشار ویژه، مانند گیج های فشار دیافراگمی، برای اندازه گیری فشار سیالات حساس، جلوگیری از آلودگی و رعایت الزامات بهداشتی و ضد انفجار.
جدول مشخصات فنی
| مشخصات فنی |
اندازه اسمی |
63، 100، 150، 200 و 250 میلی متر |
| کلاس دقت |
کلاس 1.0 |
| حفاظت در برابر نفوذ. |
IP65 (ضد آب و هوا) |
| اندازه اتصال |
G1/4، G1/2 یا NPT یا موارد دیگر |
| محدوده مقیاس |
فشار 0..600 بار (سری SMSS)، خلاء -1 بار..0، ترکیبی -1..24 بار |
| پر کردن |
خشک یا پر شده با مایع |
| شکل المان لوله |
P≤100 بار در لوله C، P>100 بار در هلیکویل |
| دمای عملیاتی |
دمای محیط -10 درجه سانتیگراد .. +70 درجه سانتیگراد، دمای سیال حداکثر 70 درجه سانتیگراد. |
| دما |
خطای اضافی هنگام دمای المان فشار
از دمای مرجع +20 درجه سانتیگراد (+68 درجه فارنهایت) منحرف می شود، ±0.4% در هر 10 درجه سانتیگراد (50 درجه فارنهایت) افزایش یا کاهش.
|
| حد فشار بیش از حد |
130% مقیاس کامل برای P≤100 بار، 115% مقیاس کامل برای P>100 بار |
| درجه بندی صفحه مدرج |
درجه بندی سیاه روی سفید برای محدوده تک، درجه بندی سیاه و قرمز روی سفید برای محدوده دوگانه |
کاربرد
سری SMSS یک گیج فشار با طراحی ممتاز با ساختار کاملاً استیل ضد زنگ، قابل پر شدن با مایع و با گزینه های مختلف است که در محیط های بسیار خورنده و سخت استفاده می شود. سری SMSS
می تواند با اکثر لوازم جانبی مانند دیافراگم شیمیایی
مهر و موم، سیفون، دمپر و غیره برای گسترش بیشتر کاربردهای آن ترکیب شود. معمولاً در صنایع فرآیندی، معدن، نیروگاه ها، کارخانه های فولاد، کاغذ و خمیر، آب و فاضلاب، پتروشیمی و غیره استفاده می شود.
ویژگی ها
کلاس دقت 1.0، کاربرد گسترده
ساختار کاملاً استیل ضد زنگ، سیستم جداشدنی فلنج عقب و جلو
طراحی بدنه قفل شونده با چفت، فشار بیش از حد تا 30% مقیاس کامل
پیچ محدود کننده استاندارد، مقاومت عالی در برابر لرزش با پر کردن مایع
محدوده مقیاس طراحی تا 600 بار
جنس طراحی
بدنه و حلقه قاب: SS304
المان حسگر: SS316L
اتصال: SS316L
پنجره: شیشه ساده ابزار یا شیشه لمینت
واشر پنجره: آب بند لاستیکی صنعتی
عقربه: آلومینیوم رنگ شده سیاه
صفحه مدرج: آلیاژ آلومینیوم
کد نصب:
L: ورودی پایین، W: پایین با فلنج عقب، B: ورودی عقب
F: عقب با فلنج جلو، Z: عقب با براکت
چرا ما را انتخاب کنید
1: سبک های متنوع برای هر محصول و سری کامل ابزارهای صنعتی.
2: موجودی زیاد برای ارسال سریع.
3: کیفیت بالا با قیمت رقابتی.
4: سفارشی سازی بر اساس درخواست ویژه شما.
5: ارائه اطلاعات رایگان محصولات.
س: آیا می توانید نمونه های رایگان را ارائه دهید؟
پاسخ: بله،
اما بستگی به محصولات دارد،
لطفا با ما تماس بگیرید
ina@pneuhydr.com یا واتساپ 0086 15168536055 س: دامنه کسب و کار شما چیست؟ پاسخ: دامنه کسب و کار ما خدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروش
سیلندر هوا، تصفیه منبع هوا، شیر برقی،
شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک،اتصالات هوا و روغن، گیج فشارو غیره. س:چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از استیل ضد زنگ بسازیم، برنج، آلومینیوم
پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر الکتریکی /
شیر آب /شیر پنوماتیک /سیلندر هوا / شیر هیدرولیک / مخزن هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟ پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما شما باید در صورت امکان به ما مجوز بدهید.س: آیا می توانید کالاهای برندهای معروف اصلی پنوماتیک و هیدرولیک و ابزار را تهیه کنید؟پاسخ: بله، ما می توانیم Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س:آیا گارانتی موجود است؟پاسخ: بله، معمولاً محصولات دارای گارانتی کیفیت یک ساله هستند.س: آیا اتصال در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟
روانکاری س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،
محیط
داغ، لرزش شدید و غیره. س:
در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید برای قطعات پنوماتیک رعایت شود؟
نقطه تمرکز
اقدامات متقابل در محیط دمای بالا
اقدامات متقابل در محیط بسیار سرد
آب بندهافلورورابرب، PTFE نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان
روانکاری گریس مصنوعی دمای بالا (فراریت کم)
| گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه هوای ورودی |
خنک کننده را تقویت کنید، حذف آب کارآمد |
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
فضای انبساط را رزرو کنید |
| موادی با چقرمگی در دمای پایین انتخاب کنید، از نشت به دلیل انقباض سرما جلوگیری کنید. |
قطعات کنترلی |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف برق کم |
| جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید. |
نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید. |
| از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید. |
|
|
|
|
|
|
|
|
