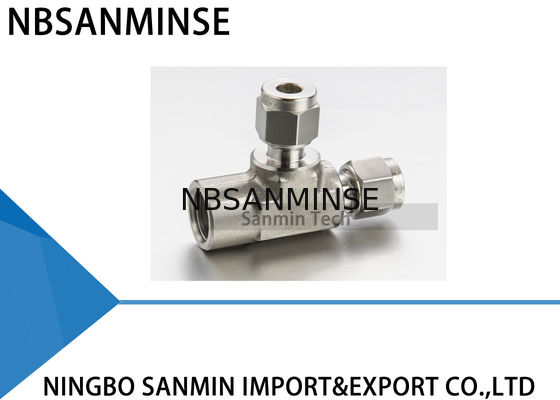

FRT تی زنانه فولاد ضد زنگ 316L اتصالات لوله اتصالات لوله کشی سانمین با کیفیت بالا
دستورالعمل نصب
اتصالات به صورت مونتاژ شده و با دست سفت شده عرضه می شوند. باز کردن قبل از استفاده می تواند باعث ورود گرد و غبار یا ذرات دیگر شود.
1. لوله را در اتصالات قرار دهید.
بررسی کنید که لوله محکم روی شانه اتصالات قرار گرفته باشد و مهره با دست سفت شده باشد. در این مرحله توصیه می شود که یک علامت خراش روی شش ضلعی که روی بدنه اتصالات امتداد یافته است، کشیده شود. این علامت به عنوان نقطه شروع و نشانگر کشش مناسب عمل خواهد کرد.
2. مهره را سفت کنید.
1-1/4 دور چرخش مهره برای 1/4 اینچ (6 میلی متر) و بالاتر مورد نیاز است (شکل A را ببینید).
3/4 دور چرخش مهره برای 3/16 اینچ (4 میلی متر) و پایین تر مورد نیاز است (شکل B را ببینید).
دستورالعمل مونتاژ مجدد
اتصالات می توانند بارها و بارها بدون از دست دادن آب بندی نشتی، جدا و دوباره وصل شوند.
1. قبل از جدا کردن، موقعیت مهره را نسبت به بدنه اتصالات علامت گذاری کنید.
2. برای مونتاژ مجدد، از آچار برای سفت کردن مهره به موقعیت اصلی استفاده کنید.
3. با آچار کمی سفت کنید تا زمانی که افزایش جزئی در گشتاور احساس شود.
برش با اره آهن
برای برش لوله با اره آهن و ایجاد انتهای صاف، لوله باید با بلوک های راهنما بریده شود.
این روش برش نیاز به پرداخت لبه های لوله دارد.
جابجایی لوله
خراش روی لوله ممکن است باعث نشتی شود. بنابراین، مهم است که لوله را با دقت جابجا کنید تا خطر نشتی کاهش یابد.
برخی اقدامات احتیاطی که باید انجام شود
1. لوله ها نباید روی زمین کشیده شوند.
2. لوله ها نباید از قفسه لوله بیرون کشیده شوند، به خصوص در مورد لوله های با قطر خارجی بزرگ.
لوله مسی
در صورت استفاده از لوله مسی از قرقره، انتهای لوله را نگه دارید و قرقره را به سمت بیرون بچرخانید تا لوله روی سطح صاف قرار گیرد.
ایمنی بالا
در کاربردهایی که شرایط سخت و فشار بالا وجود دارد، رویه های نصب زیر را توصیه می کنیم:
1. بررسی کنید که مهره با دست سفت شده باشد.
2. لوله را وارد کنید (تا شانه).
3. مهره را با آچار بچرخانید تا لوله آزادانه نچرخد.
4. موقعیت مهره را علامت گذاری کنید.
5. مهره را 1-1/4 دور بچرخانید.
این روش تضمین می کند که حتی اگر قطر خارجی لوله در حداقل تلرانس باشد، فرول ها برای چرخش کامل 1-1/4 دور با لوله در تماس خواهند بود.
برای اطمینان از حداکثر قابلیت اطمینان و عملکرد اتصالات، هنگام انتخاب لوله برای هر کاربرد باید دقت زیادی به کار رود.
انتخاب لوله
چهار متغیر باید هنگام سفارش لوله برای استفاده با اتصالات در نظر گرفته شوند:
1. جنس
2. ضخامت دیواره لوله
3. پرداخت سطح لوله
4. سختی لوله
لوله باید مطابق با استاندارد ASTM A213 یا ASTM A269 باشد، بدون درز و کاملاً آنیل شده باشد.
لوله باید عاری از خراش باشد و برای خم شدن و شعله ور شدن مناسب باشد.
چرا ما را انتخاب کنید
1: موجودی زیاد برای ارسال سریع.
2: کیفیت بالا با قیمت رقابتی.
3: سفارش نمونه و سفارش با مقدار کم قابل قبول است.
4: سفارشی سازی بر اساس درخواست ویژه شما.
5: ارائه اطلاعات رایگان محصول.
س: آیا می توانید نمونه های رایگان را ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغن اتصالات, گیج فشار و غیره.
س: چه نوع محصولاتی را می توانید بسازید؟
پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ را بسازیم, برنج، آلومینیومپردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر برقی / شیر آب/شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت آن حرفه ای هستیم. اما شما باید در صورت امکان به ما مجوز بدهید.
س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار دقیق را ارائه دهید؟
پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
نقطه تمرکز س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود. س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟
پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،
محیط
گرم، لرزش شدید و غیره.س: چه نکاتی باید برای قطعات پنوماتیک در محیط های با دمای بالا یا بسیار سرد در نظر گرفته شود؟
نقطه تمرکز اقدامات متقابل در محیط دمای بالا
| اقدامات متقابل در محیط سرد شدید |
مهر و موم ها |
فلورورابرب، PTFE |
| نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
گریس مصنوعی دمای بالا (فرار کم) |
| گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
تقویت خنک کننده، حذف آب کارآمد |
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
فضای انبساط رزرو کنید |
| مواد با چقرمگی در دمای پایین را انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید |
قطعات کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم |
| جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
دور از منابع حرارت نگه دارید، صفحات عایق حرارتی اضافه کنید |
| از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید. |
