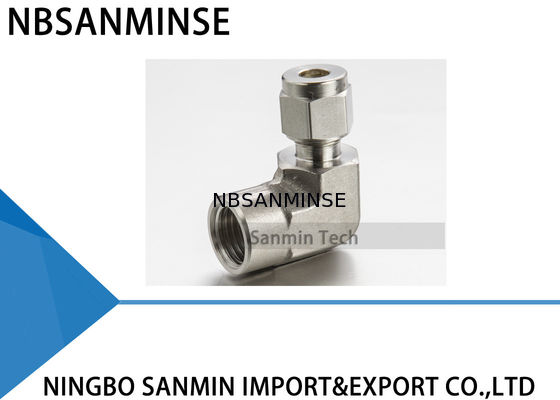

زانوی ماده فولاد ضد زنگ 316L، اتصالات لوله، اتصالات لوله کشی، سانمین با کیفیت بالا
دستورالعمل نصب
اتصالات به صورت مونتاژ شده و با دست سفت شده عرضه می شوند. باز کردن قبل از استفاده می تواند باعث ورود گرد و غبار یا ذرات دیگر شود.
1. لوله را در اتصالات قرار دهید.
بررسی کنید که لوله محکم روی شانه اتصالات قرار گرفته و مهره با دست سفت شده است. در این مرحله توصیه می شود یک علامت با خط کش روی شش ضلعی که روی بدنه اتصالات امتداد یافته است، کشیده شود. این علامت به عنوان نشانگر نقطه شروع و کشش مناسب عمل خواهد کرد.
2. مهره را سفت کنید.
برای 1/4 اینچ (6 میلی متر) و بالاتر، 1-1/4 دور چرخش مهره لازم است (شکل A را ببینید).
برای 3/16 اینچ (4 میلی متر) و پایین تر، 3/4 دور چرخش مهره لازم است (شکل B را ببینید).
دستورالعمل مونتاژ مجدد
اتصالات می توانند بارها و بارها بدون از دست دادن آب بندی نشتی، جدا و دوباره وصل شوند.
1. قبل از جدا کردن، موقعیت مهره را نسبت به بدنه اتصالات علامت گذاری کنید.
2. برای مونتاژ مجدد، از آچار برای سفت کردن مهره به موقعیت اصلی استفاده کنید.
3. با آچار کمی سفت کنید تا زمانی که افزایش جزئی در گشتاور احساس شود.
برش دهنده لوله
برای دستیابی به اتصال بدون نشتی، لوله باید به صورت صاف بریده شود. استفاده از یک برش دهنده لوله با کیفیت خوب و تیغه مناسب برای جنس لوله توصیه می شود.
سعی نکنید با برش های عمیق در هر دور برش دهنده، زمان برش را کاهش دهید. این کار باعث سخت شدن لوله می شود.
انتهای لوله باید صاف شود تا از آسیب به اتصالات جلوگیری شود و اطمینان حاصل شود که لوله به انتهای اتصالات می رسد.
هشدار
لوله را در محلی که قرار است در اتصالات قرار گیرد، در گیره قرار ندهید (گیره باعث ایجاد علامت روی لوله می شود که ممکن است باعث نشتی شود و ممکن است باعث بیضی شدن شود).
برخی اقدامات احتیاطی که باید انجام شود
1. لوله ها نباید روی زمین کشیده شوند.
2. لوله ها نباید از قفسه لوله کشیده شوند، به خصوص در مورد لوله های با قطر خارجی بزرگ.
لوله مسی
اگر از لوله مسی از قرقره استفاده می کنید، انتهای لوله را نگه دارید و قرقره را به سمت بیرون بچرخانید تا لوله روی سطح صاف قرار گیرد.
ایمنی بالا
در کاربردهایی که شرایط سخت و فشار بالا وجود دارد، رویه های نصب زیر را توصیه می کنیم:
1. بررسی کنید که مهره با دست سفت شده است.
2. لوله را وارد کنید (تا شانه).
3. مهره را با آچار بچرخانید تا لوله آزادانه نچرخد.
4. موقعیت مهره را علامت گذاری کنید.
5. مهره را 1-1/4 دور بچرخانید.
این روش تضمین می کند که حتی اگر قطر خارجی لوله در حداقل تلرانس باشد، فرول ها برای کل چرخش 1-1/4 دور با لوله در تماس خواهند بود.
برای اطمینان از حداکثر قابلیت اطمینان و عملکرد اتصالات، هنگام انتخاب لوله برای هر کاربرد باید دقت زیادی شود.
انتخاب لوله
چهار متغیر باید هنگام سفارش لوله برای استفاده با اتصالات در نظر گرفته شود:
1. جنس
2. ضخامت دیواره لوله
3. پرداخت سطح لوله
4. سختی لوله
لوله ها باید مطابق با استاندارد ASTM A213 یا ASTM A269 باشند، بدون درز و کاملاً آنیل شده باشند.
لوله باید عاری از خراش باشد و برای خم شدن و فلرینگ مناسب باشد.
چرا ما را انتخاب کنید
1: سفارش نمونه و سفارشات با مقدار کم قابل قبول است.
2: سفارشی سازی بر اساس درخواست ویژه شما.
3: ارائه اطلاعات رایگان محصولات.
4: کیفیت قابل اعتماد تضمین شده و خدمات فعال پس از فروش.
5: یک سال گارانتی کیفیت.
س: آیا می توانید نمونه های رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغناتصالاتفشار سنجو غیره.
س:چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم،
برنج، آلومینیومپردازش مواد. مانند فشار بالاشیر / شیر برقی / شیر برقی /شیر آب /شیر پنوماتیک /سیلندر هوا / شیر هیدرولیک / انباشتگر هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال هاست که تامین کننده OEM هستیم و در ساخت آن حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می توانید کالاهای اصلی برندهای معروف پنوماتیک و هیدرولیک و ابزار را تهیه کنید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
اقدامات متقابل در محیط سرد شدید رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ تر و تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm؟
پاسخ: 1MPa=10bar≈145psi≈10kg س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،
محیط
گرم، لرزش شدید و غیره.
س:
چه نکاتی باید برای قطعات پنوماتیک در محیط های با دمای بالا یا بسیار سرد رعایت شود؟نقطه تمرکز اقدامات متقابل در محیط دمای بالا
اقدامات متقابل در محیط سرد شدید مهر و موم
| فلورورابرب، PTFE |
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
| گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
| خنک کننده را تقویت کنید، حذف آب کارآمد |
خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
| فضای انبساط رزرو کنید |
مواد با چقرمگی دمای پایین را انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید |
قطعات کنترل |
| کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
| دور از منابع حرارت نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید. |
