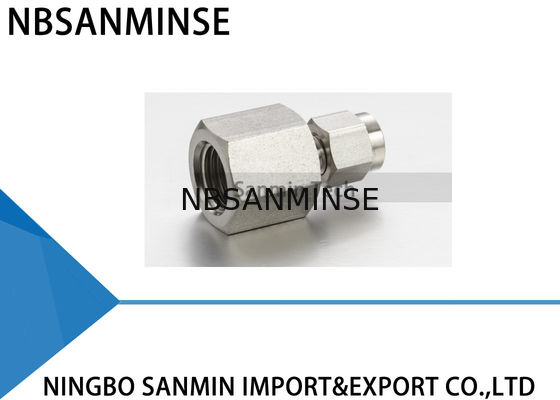

کانکتور مادگی نوع FC فولاد ضد زنگ 316L اتصالات لوله اتصالات لوله کشی سانمین با کیفیت بالا
توضیحات اتصالات لوله
اتصال لوله مکانیزمی است که هم برای آب بندی و هم برای گرفتن لوله استفاده می شود. مزیت مکانیکی و هندسه این نوع اتصال، مونتاژ بدون نشتی را تولید می کند.
برای مونتاژ، کافی است لوله را تا زمانی که به انتهای بدنه اتصالات برسد، در مجموعه کامل قرار دهید. دو حلقه با استفاده از نیروی مکانیکی ایجاد شده با چرخاندن مهره در جهت عقربه های ساعت، بین مهره و بدنه اتصالات به جلو رانده می شوند. حلقه پشتی در قسمت انتهایی مخروطی حلقه جلویی رانده می شود و حلقه جلویی با نیرو به دهانه مخروطی بدنه رانده می شود.
حلقه پشتی به صورت شعاعی به سمت داخل روی لوله پرس می شود در حالی که حلقه جلویی برای ایجاد یک آب بندی کامل در سطح مخروطی بدنه بیرون کشیده می شود.
چرخش 1-1/4 دور مهره از موقعیت سفت شده با دست، اطمینان از رانش مداوم اعضای آب بندی را تضمین می کند. این امر آب بندی موثر در برابر فشار بالا و همچنین شرایط خلاء فوق العاده بالا را تضمین می کند.
برش لوله
دو روش مختلف را می توان برای برش لوله ها استفاده کرد:
1. کاتر لوله
2. اره آهن بر
برش با اره آهن بر
برای برش لوله با اره آهن بر و داشتن انتهای صاف، لوله باید با بلوک های راهنما بریده شود.
این روش برش نیاز به پرداخت لبه های لوله دارد.
جابجایی لوله
خراش روی لوله ممکن است باعث نشتی شود. بنابراین، مهم است که لوله را با دقت جابجا کنید تا خطر نشتی کاهش یابد.
برخی اقدامات احتیاطی که باید انجام شود
1. لوله ها نباید روی زمین کشیده شوند.
2. لوله ها نباید از قفسه لوله کشیده شوند، به خصوص در مورد لوله های با قطر خارجی بزرگ.
بازرسی لوله
استفاده: این یک گیج "نرو-بیا" است و باید به شرح زیر استفاده شود:
مونتاژ اتصالات طبق دستورالعمل های زیر: 1/4 اینچ (6 میلی متر)، 3/8 اینچ، 1/2 اینچ (12 میلی متر) - 1-1/4 دور از حالت سفت شده با دست مونتاژ کنید. شکاف بین مهره و بدنه را با استفاده از گیج مناسب بررسی کنید. اگر گیج به راحتی در شکاف قرار می گیرد، مهره را بیشتر سفت کنید تا زمانی که گیج نتواند وارد شکاف شود.
ایمنی بالا
در کاربردهایی که شرایط سخت و فشار بالا وجود دارد، رویه های نصب زیر را توصیه می کنیم:
1. بررسی کنید که مهره با دست سفت شده باشد.
2. لوله را وارد کنید (تا شانه).
3. مهره را با آچار بچرخانید تا لوله آزادانه نچرخد.
4. موقعیت مهره را علامت بزنید.
5. مهره را 1-1/4 دور بچرخانید.
این روش تضمین می کند که حتی اگر قطر خارجی لوله در حداقل تلرانس باشد، حلقه ها برای کل چرخش 1-1/4 دور با لوله در تماس خواهند بود.
برای اطمینان از حداکثر قابلیت اطمینان و عملکرد اتصالات، هنگام انتخاب لوله برای هر کاربرد باید مراقبت زیادی انجام شود.
چرا ما را انتخاب کنید
1: کیفیت بالا با قیمت رقابتی.
2: سفارش نمونه و سفارش با مقدار کم قابل قبول است.
3: سفارشی سازی بر اساس درخواست خاص شما.
4: ارائه اطلاعات رایگان محصولات.
5: کیفیت قابل اعتماد تضمین شده و خدمات فعال پس از فروش.
س: آیا می توانید نمونه های رایگان را ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغن اتصالات, گیج فشار و غیره.
س:چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم
,برنج، آلومینیوم پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر برقی /شیر آب / شیر پنوماتیک/سیلندر هوا / شیر هیدرولیک / انباشتگر هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار را ارائه دهید؟
پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
پاسخ: بله، به طور معمول محصولات یک سال گارانتی کیفیت دارند.
اقدامات متقابل در محیط با دمای بالا پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ تر و تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟ پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه عواملی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،
محیط
گرم، لرزش شدید و غیره.
س:در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید برای اجزای پنوماتیک رعایت شود؟ نقطه تمرکز
اقدامات متقابل در محیط با دمای بالا اقدامات متقابل در محیط بسیار سرد
| آب بندها |
لاستیک فلوئور، PTFE |
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
| تصفیه منبع هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
| اجزای فلزی |
فضای انبساط رزرو کنید |
مواد با چقرمگی دمای پایین را انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید |
| اجزای کنترل |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
| نصب |
دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید. |
