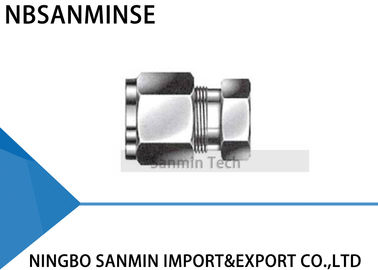

کلاهک از جنس استیل ضد زنگ 316L نوع C برای اتصالات لوله، اتصالات لوله کشی با کیفیت بالا سانمین
دستورالعمل نصب
اتصالات به صورت مونتاژ شده و با دست سفت شده عرضه می شوند. باز کردن قبل از استفاده می تواند باعث ورود گرد و غبار یا ذرات دیگر شود.
1. لوله را در اتصالات قرار دهید.
بررسی کنید که لوله به طور محکم روی شانه اتصالات قرار گرفته و مهره با دست سفت شده است. در این مرحله توصیه می شود یک علامت با خراش روی شش ضلعی که روی بدنه اتصالات امتداد یافته است، کشیده شود. این علامت به عنوان نقطه شروع و نشانگر کشش مناسب عمل خواهد کرد.
2. مهره را سفت کنید.
برای لولههای 1/4 اینچ (6 میلیمتر) و بزرگتر، 1-1/4 دور چرخش مهره لازم است (شکل A را ببینید).
برای لولههای 3/16 اینچ (4 میلیمتر) و کوچکتر، 3/4 دور چرخش مهره لازم است (شکل B را ببینید).
دستورالعمل مونتاژ مجدد
اتصالات می توانند بارها و بارها بدون از دست دادن آب بندی نشتی، جدا و دوباره وصل شوند.
1. قبل از جدا کردن، موقعیت مهره را نسبت به بدنه اتصالات علامت بزنید.
2. برای مونتاژ مجدد، از آچار برای سفت کردن مهره به موقعیت اصلی استفاده کنید.
3. با آچار کمی سفت کنید تا زمانی که افزایش جزئی در گشتاور احساس شود.
برش لوله
دو روش مختلف را می توان برای برش لوله ها استفاده کرد:
1. کاتر لوله
2. اره آهن بر
هشدار
لوله را در جایی که قرار است در اتصالات قرار گیرد، در گیره قرار ندهید (گیره روی لوله علامت می گذارد که ممکن است باعث نشتی شود و ممکن است باعث بیضی شدن شود).
جابجایی لوله
خراش روی لوله ممکن است باعث نشتی شود. بنابراین، مهم است که لوله را با دقت جابجا کنید تا خطر نشتی کاهش یابد.
برخی اقدامات احتیاطی که باید انجام شود
1. لوله ها نباید روی زمین کشیده شوند.
2. لوله ها نباید از قفسه لوله بیرون کشیده شوند، به خصوص در مورد لوله های با قطر خارجی بزرگ.
لوله مسی
اگر از لوله مسی از قرقره استفاده می کنید، انتهای لوله را نگه دارید و قرقره را به سمت بیرون بچرخانید تا لوله روی سطح صاف قرار گیرد.
ایمنی بالا
در کاربردهایی که شرایط سخت و فشار بالا وجود دارد، رویه های نصب زیر را توصیه می کنیم:
1. بررسی کنید که مهره با دست سفت شده است.
2. لوله را وارد کنید (تا شانه).
3. مهره را با آچار بچرخانید تا لوله آزادانه نچرخد.
4. موقعیت مهره را علامت بزنید.
5. مهره را 1-1/4 دور بچرخانید.
این روش تضمین می کند که حتی اگر قطر خارجی لوله در حداقل تلرانس باشد، فرول ها برای چرخش کامل 1-1/4 دور با لوله در تماس خواهند بود.
برای اطمینان از حداکثر قابلیت اطمینان و عملکرد اتصالات، هنگام انتخاب لوله برای هر کاربرد باید دقت زیادی به عمل آید.
چرا ما را انتخاب کنید
1: سبک های مختلف برای هر محصول و سری کامل محصولات پنوماتیک.
2: سفارش نمونه و سفارش با مقدار کم قابل قبول است.
3: سفارشی سازی بر اساس درخواست ویژه شما.
4: ارائه اطلاعات رایگان محصولات.
5: موجودی زیاد برای ارسال سریع.
س: آیا می توانید نمونه های رایگان را ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغناتصالاتفشار سنجو غیره.
س: چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از استیل ضد زنگ را بسازیم،برنج، آلومینیوم
پردازش مواد.مانند فشار بالا شیر / شیر برقی / شیر الکتریکی /شیر آب /شیر پنوماتیک/ سیلندر هوا / شیر هیدرولیک / انباشتگر هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما شما باید در صورت امکان به ما مجوز بدهید.س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س: آیا گارانتی موجود است؟
پاسخ: بله، معمولاً محصولات دارای گارانتی کیفیت یک ساله هستند.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G یک لوله مستقیم استوانه ای است که خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm²؟
پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه عواملی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پیلوت، مشکل هسته و فنر شیر، محیط
گرم، لرزش شدید و غیره.
س: هنگام استفاده از قطعات پنوماتیک در محیط های با دمای بالا یا بسیار سرد به چه نکاتی باید توجه کرد؟
نقطه تمرکز
اقدامات متقابل در محیط دمای بالا
اقدامات متقابل در محیط دمای بسیار سردمهر و موم ها فلورورابرب، PTFE
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان روانکاری
| گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
| تقویت خنک کننده، حذف آب کارآمد |
خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
| فضای انبساط رزرو کنید |
مواد با چقرمگی در دمای پایین را انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید |
قطعات کنترل |
| کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
| دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپوشانید |
