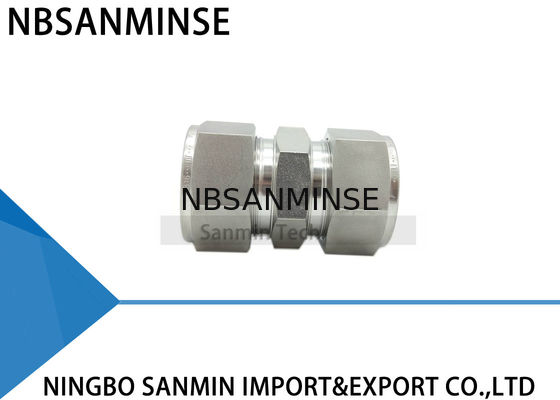

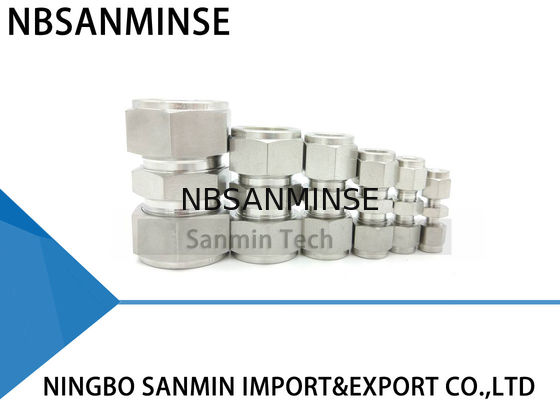

اتصال پنوماتیک نوع U اتصال مساوی لوله به اتصال اتصالات لوله کشی با کیفیت بالا Sanmin
شرح اتصالات لوله
اتصال لوله مکانیزمی است که هم برای آب بندی و هم برای گرفتن لوله استفاده می شود. مزیت مکانیکی و هندسه این نوع اتصال، مونتاژ بدون نشتی را تولید می کند.
برای مونتاژ، کافی است لوله را تا زمانی که به انتهای بدنه اتصال برسد، در مجموعه کامل قرار دهید. دو حلقه با استفاده از نیروی مکانیکی ایجاد شده با چرخاندن مهره در جهت عقربه های ساعت، بین مهره و بدنه اتصال به جلو رانده می شوند. حلقه پشتی به انتهای مخروطی حلقه جلویی رانده می شود و با نیرو به دهانه مخروطی بدنه رانده می شود.
حلقه پشتی به صورت شعاعی به سمت داخل روی لوله پرس می شود در حالی که حلقه جلویی برای ایجاد یک آب بندی کامل در سطح مخروطی بدنه، بیرون کشیده می شود.
چرخش 1-1/4 مهره از موقعیت سفت شده با دست، رانش مداوم اعضای آب بندی را تضمین می کند. این امر آب بندی موثر در برابر فشار بالا و همچنین شرایط خلاء فوق العاده بالا را تضمین می کند.
برش لوله
دو روش مختلف می تواند برای برش لوله ها استفاده شود:
1. کاتر لوله
2. اره آهن بر
برش با اره آهن بر
برای برش لوله با اره آهن بر و داشتن انتهای صاف، لوله باید با بلوک های راهنما بریده شود.
این روش برش نیاز به پرداخت لبه های لوله دارد.
هشدار
لوله را در گیره ای که در محل اتصال به اتصال وارد می شود، نگه ندارید (گیره روی لوله علامت می گذارد که ممکن است باعث نشتی شود و ممکن است باعث بیضی شدن شود).
برخی اقدامات احتیاطی که باید انجام شود
1. لوله ها نباید روی زمین کشیده شوند.
2. لوله ها نباید از قفسه لوله بیرون کشیده شوند، به خصوص در مورد لوله های با قطر خارجی بزرگ.
لوله مسی
اگر از لوله مسی از قرقره استفاده می کنید، انتهای لوله را نگه دارید و قرقره را به سمت بیرون بچرخانید تا لوله روی سطح صاف قرار گیرد.
ایمنی بالا
در کاربردهایی که شرایط سخت و فشار بالا وجود دارد، رویه های نصب زیر را توصیه می کنیم:
1. بررسی کنید که مهره با دست سفت شده است
2. لوله را وارد کنید (تا شانه)
3. مهره را با آچار بچرخانید تا لوله آزادانه نچرخد.
4. موقعیت مهره را علامت بزنید.
5. مهره را 1-1/4 دور بچرخانید.
این روش تضمین می کند که حتی اگر قطر خارجی لوله در حداقل تلرانس باشد، حلقه ها برای کل چرخش 1-1/4 با لوله در تماس خواهند بود.
برای اطمینان از حداکثر قابلیت اطمینان و عملکرد اتصالات، هنگام انتخاب لوله برای هر کاربرد باید دقت زیادی به عمل آید.
انتخاب لوله
چهار متغیر باید هنگام سفارش لوله برای استفاده با اتصالات در نظر گرفته شود:
1. جنس
2. ضخامت دیواره لوله
3. پرداخت سطح لوله
4. سختی لوله
لوله ها باید با استاندارد ASTM A213 یا ASTM A269 مطابقت داشته باشند، بدون درز باشند و کاملاً آنیل شده باشند.
لوله باید عاری از خراش باشد و برای خم شدن و شعله ور شدن مناسب باشد.
چرا ما را انتخاب کنید
1: سبک های مختلف برای هر محصول و سری کامل محصولات پنوماتیک.
2: کیفیت قابل اعتماد تضمین شده و خدمات پس از فروش فعال
3: گارانتی کیفیت یک ساله
4: سفارش نمونه و سفارش با مقدار کم قابل قبول است.
5: موجودی زیاد برای ارسال سریع.
س: آیا می توانید نمونه های رایگان ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغن اتصالات, گیج فشار و غیره.
س: چهنوع محصولاتی می توانید بسازید؟
پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم, برنج، آلومینیومپردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر الکتریکی شیر / شیر آب/شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.
س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟
پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
نقطه تمرکز س: آیا اتصال در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود. س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟
پاسخ: 1MPa=10bar≈145psi≈10kg
س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،
محیط
داغ، لرزش شدید و غیره.س: برای قطعات پنوماتیک در محیط های با دمای بالا یا بسیار سرد به چه نکاتی باید توجه کرد؟
نقطه تمرکز اقدامات متقابل در محیط دمای بالا
| اقدامات متقابل در محیط بسیار سرد |
آب بندها |
لاستیک فلوئور، PTFE |
| نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
گریس مصنوعی دمای بالا (فراریت کم) |
| گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه هوای ورودی |
تقویت خنک کننده، حذف آب کارآمد |
| خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
قطعات فلزی |
فضای انبساط رزرو کنید |
| مواد با چقرمگی در دمای پایین را انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید |
قطعات کنترلی |
کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
| جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
نصب |
دور از منابع حرارت نگه دارید، صفحات عایق حرارتی اضافه کنید |
| از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
شلنگ اتصالات، اتصالات برنجی نر و ماده، اتصالات نر و ماده، اتصالات لوله، اتصالات لوله پلاستیکی، اتصالات پلاستیکی، اتصالات پنوماتیک، اتصالات فشاری، اتصالات سریع، اتصال سریع، اتصالات کوپلینگ سریع، SS304، اتصالات فولاد ضد زنگ، اتصالات لوله فولاد ضد زنگ، اتصالات لوله سه راهی، اتصالات فولاد ضد زنگ رزوه دار، کانکتور لوله، اتصالات لوله، اتصال لوله، مفصل لوله، کوپلینگ سریع پلاستیکی، قطعات پنوماتیک، اتصال رزوه ای، اتصالات فشاری، اتصالات فشاری، کنترل سرعت، اتصالات توقف، اتصالات لوله سریع، کنترل سرعت، شیرهای یک طرفه، شیرهای دستی، شیرهای توپی، اتصالات کشویی دستی، شیر کنترل هوا، اتصالات کوچک، اتصالات فشاری، اتصالات انتقالی، اتصالات فشاری، اتصالات فشاری، اتصالات فولاد ضد زنگ 316L |
|
