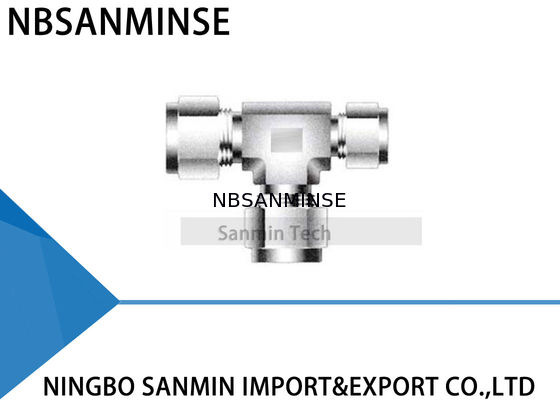

RUBT اتحادیه Tee فولاد ضد زنگ SS316L لوله کشی مناسب هوا هواپیمایی مناسب کیفیت بالا Sanmin
مشخصات لوله
فیتینگ لوله یک مکانیسم است که برای مهر و موم و گرفتگی لوله ها استفاده می شود. مزیت مکانیکی و هندسی این نوع فیتینگ باعث ایجاد یک مجموعه خلاء
برای مونتاژ، فقط لوله را در مجموعه کامل وارد کنید تا کف لوله ′′ به سمت شانه بدن مناسب قرار گیرد.دو فيرول با استفاده از نیروی مکانیکی ایجاد شده با چرخش مغز در جهت ساعت به جلو بین مغز و بدن مناسب رانده می شوند.فيرول پشتي در مقابل پشتي مخروطي از فيرول جلويي به زور به دهان مخروطي بدن رانده مي شود.
فيرول عقب به صورت شعاعي به داخل لوله جا داده شده است در حالی که فيرول جلو را بالا می برد تا یک مهر کامل در سطح مخروط بدن ایجاد کند.
چرخش 1-1/4 مغز از موقعیت دست محکم تضمین می کند که حرکت مداوم اعضای مهر و موم.این تضمین می کند مهر و موم موثر در برابر فشار بالا و همچنین شرایط خلاء فوق العاده بالا.
دستورالعمل نصب
لوازم بسته شده و محکم به انگشت عرضه می شوند. جدا کردن قبل از استفاده ممکن است اجازه ورود خاک و سایر ذرات را بدهد.
1. لوله را داخل دستگاه قرار دهید
مطمئن شو که لوله محکم روی شانه قرار گرفته و مغزش محکم باشهدر این مرحله توصیه می شود که یک علامت کتبی بر روی هکس از گسترش بر روی بدن مناسب کشیده شود.. اين علامت به عنوان يک نشونه براي نقطه شروع و درست کشيدن به بالا خدمت خواهد کرد.
2 مغز را محکم کنید
1-1/4 چرخش مغز برای 1/4 ′′ (6mm) و بالاتر مورد نیاز است (بنظر شکل A).
3/4 چرخش مغز برای 3/16 ′′ (4mm) و پایین تر مورد نیاز است (به شکل B مراجعه کنید)
دستورالعمل جمع آوری مجدد
اتصالها را می توان جدا کرد و دوباره ساخت بدون از دست دادن مهر و موم ضد نشت.
1. قبل از قطع، موقعیت مغز را در رابطه با بدن مناسب مشخص کنید.
2براي جمع کردن دوباره ، از يه کليد انگليسي براي تنگ کردن مغز به موقعيت اصلي استفاده کنيد
3با کليد انگليسي به آرامي بکشيد تا يک افزایش خفيف در تورک احساس بشه
دستکاری لوله
خراش روی لوله ممکن است باعث نشت شود. بنابراین مهم است که لوله را با دقت دستکاری کنید تا خطر نشت را کاهش دهید.
لوله های مس
اگر از لوله مس از یک رول استفاده می کنید، انتهای لوله را نگه دارید و رول را به سمت بیرون تکان دهید و اجازه دهید لوله بر روی یک سطح صاف قرار گیرد.
امنیت بالا
در کاربردهايي که شرايط سخت و فشار بالا وجود دارد، ما روش هاي نصب زير را توصيه مي کنيم:
1. چک کن که مغز انگشت محکم باشه
2. لوله را وارد کنید (تا شانه)
3. مغز را با یک کلید فرانسه چرخش دهید تا لوله آزادانه چرخش نکند.
4. موقعیت مغز رو مشخص کن.
5. بادکنک رو 1-1/4 دور بزن.
این روش تضمین می کند که حتی اگر لوله O.D. در حداقل تحمل باشد ، فروول ها برای چرخش کامل 1-1/4 با لوله در تماس خواهند بود.
به منظور اطمینان از حداکثر قابلیت اطمینان و عملکرد، باید در هنگام انتخاب لوله برای هر کاربرد، دقت زیادی داشته باشید.
انتخاب لوله
چهار متغیر باید در نظر گرفته شود هنگام سفارش لوله برای استفاده با لوازم:
1. مواد
2. ضخامت دیواره لوله
3. پوشش سطح لوله
4. سختی لوله
لوله ها باید مطابق با استاندارد ASTM A213 یا ASTM A269 باشند، بدون درهم باشند و به طور کامل گرم شوند.
لوله بايد قرمزي باشد و براي خم شدن و شليک مناسب باشد
چرا ما رو انتخاب کردي؟
1: سفارش نمونه و سفارش کمی قابل قبول است.
2: طبق درخواست خاص شما سفارشی کنید.
3: اطلاعات محصولات رایگان را ارائه دهید.
4: کیفیت مطمئن و خدمات پس از فروش فعال
5: یک سال تضمین کیفیت
س: ميشه نمونه هاي مجاني رو ارائه بديد؟
جواب: آره اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چيه ؟
جواب: حوزه کسب و کار ماخدمات قطعات اتوماسیون صادر کننده با کانتینر کامل و فروشبطری هوا، تصفیه منبع هوا، دریچه سولنویدیدریچه هوا،دریچه موتوردریچه مس، دریچه هیدرولیک، سیلندر هیدرولیک، هوا و روغننصب، فشار سنجو غیره
سوال:Wچه نوع محصولاتی می تونید درست کنید؟
ج: ما می توانیم انواع زیادی از فولاد ضد زنگ بسازیم, مس، آلومينيومپردازش موادمثل بالافشار دریچه / دریچه سولینوئید / دریچه الکتریکیدریچه آبدریچه پنوماتیک/بطری هوادریچه هیدرولیک/آموزشگر هیدرولیکمحصولات و غیره
س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟
جواب: بله، البته ما مي تونيم درست کنيم. ما براي سالها عرضه کننده ي OEM هستيم و حرفه اي هستيم که درست مي کنيم. ولي اگه امکانش هست بايد به ما اجازه بدين.
س: آیا می توانید محصولات اصلی و معروف آلات پنوماتیک و هیدرولیکی را ارائه دهید؟
ج: بله، ما می توانیم مانند Festo،Smc،Ckd،Burket،Hydac،Rexroth،SMS،RSMT،Marsh،Endress+Hauser و غیره تامین کنیم.
سوال: گارانتی وجود داره؟
A: بله، معمولا محصولات یک سال تضمین کیفیت است.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رشته های PT، NPT و G چیست؟
الف: رشته G استوانه ای است و خود را مهر و موم نمی کند، نیاز به گاسکت های اضافی برای جلوگیری از نشت دارد. PT و NPT مخروطی هستند،و رشته های داخلی و خارجی در هنگام محکم شدن سخت تر و سخت تر می شوند.مهر و موم از طریق تغییر شکل رشته ها به دست می آید و مهر و موم یا نوار معمولا در کنار یکدیگر برای افزایش اثر مهر و موم استفاده می شود
رشته G یک لوله مستقیم استندری است که برای اتصالات غیر مهر و موم استفاده می شود؛ رشته PT یک لوله مخروطی است که به تغییر شکل و مهر و موم خود رشته متکی است.NPT نیز یک لوله مخروطی با یک زاویه پروفایل دندان 60 درجه است، عمدتا در آمریکای شمالی استفاده می شود
سوال: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm2؟
A: 1MPa=10bar≈145psi≈10kg
سوال: معمولاً علت سوختگی کویل های شیر سولنویدی چیست؟
A: ولتاژ و هرتز نادرست، تغییر مکرر، ورود سر خلبان به مایع، مشکل هسته شیر و بهار،محیط زیست گرم، ارتعاش شدید و غیره
سوال: در مورد اجزای پنوماتیک در محیط های با دمای بالا یا بسیار سرد چه باید توجه کرد؟
| نقطه تمرکز |
اقدامات مقابله ای در محیط با دمای بالا |
اقدامات مقابله ای در محیط بسیار سرد |
| مهر |
لاستیک فلور، PTFE |
نیترل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
| روغن |
روغن مصنوعی با دمای بالا (تنفسی کم) |
روغن با دمای پایین (نقطه ریختن پایین، واسکوسیت پایین) |
| تصفیه هوا |
تقویت خنک کننده، حذف آب کارآمد |
خشک کردن با درجه نزولی شبخوار (نوع خنک کننده + جذب) ، ردیابی گرما |
| قطعات فلزی |
مجوز گسترش ذخایر |
مواد با سختی در دمای پایین را انتخاب کنید، از نشت ناشی از کوچک شدن سرد جلوگیری کنید |
| اجزای کنترل |
کویل های درجه بالا مقاوم به گرما، تبعید گرما، مصرف انرژی کم |
نصب جعبه های عایق بندی، گرمایش محلی، جلوگیری از تهویه سرد |
| نصب |
از منابع گرما دور نگه دارید، صفحه های عایق گرما اضافه کنید |
از قرار گرفتن در معرض باد و برف اجتناب کنید، با مواد عایق حرارتی بسته بندی کنید |
