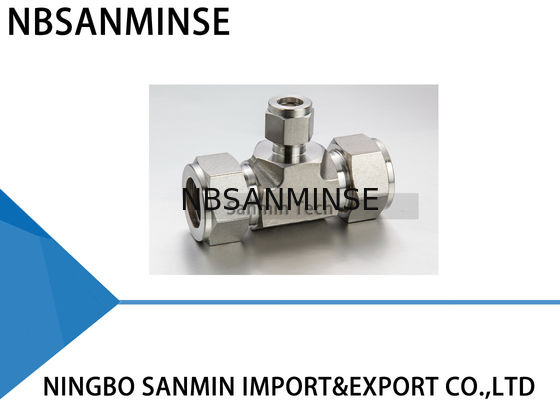

اتحاد T شکل از جنس فولاد ضد زنگ SS316L، اتصالات لوله کشی، اتصالات پنوماتیک هوا، سانمین با کیفیت بالا
توضیحات اتصالات لوله
اتصال لوله مکانیزمی است که هم برای آب بندی و هم برای گرفتن لوله استفاده می شود. مزیت مکانیکی و هندسه این نوع اتصالات، مونتاژی بدون نشتی را ایجاد می کند.
برای مونتاژ، کافی است لوله را تا انتها در مجموعه کامل وارد کنید تا لوله به شانه بدنه اتصال برخورد کند. دو حلقه با چرخاندن مهره در جهت عقربه های ساعت، با نیروی مکانیکی ایجاد شده بین مهره و بدنه اتصال به جلو رانده می شوند. حلقه پشتی به سمت حلقه جلویی که به سمت دهانه مخروطی بدنه رانده می شود، رانده می شود.
حلقه پشتی به صورت شعاعی به سمت داخل روی لوله پرس می شود در حالی که حلقه جلویی برای ایجاد یک آب بندی کامل در سطح مخروطی بدنه، بیرون کشیده می شود.
چرخش 1-1/4 دور مهره از موقعیت سفت شده با دست، رانش مداوم اعضای آب بندی را تضمین می کند. این امر آب بندی موثر در برابر فشار بالا و همچنین شرایط خلاء فوق العاده بالا را تضمین می کند.
دستورالعمل نصب
اتصالات مونتاژ شده و سفت شده با دست عرضه می شوند. باز کردن قبل از استفاده می تواند باعث ورود گرد و غبار یا ذرات دیگر شود.
1. لوله را در اتصال قرار دهید
بررسی کنید که لوله محکم روی شانه اتصال قرار گرفته و مهره با دست سفت شده است. در این مرحله توصیه می شود یک علامت با خط کش روی شش ضلعی که روی بدنه اتصال امتداد یافته است، کشیده شود. این علامت به عنوان نشانگر نقطه شروع و کشش مناسب عمل خواهد کرد.
2. مهره را سفت کنید
برای 1/4 اینچ (6 میلی متر) و بالاتر، 1-1/4 دور چرخش مهره لازم است (شکل A را ببینید).
برای 3/16 اینچ (4 میلی متر) و پایین تر، 3/4 دور چرخش مهره لازم است (شکل B را ببینید).
دستورالعمل مونتاژ مجدد
اتصالات می توانند بارها و بارها بدون از دست دادن آب بندی نشتی، جدا و دوباره وصل شوند.
1. قبل از جدا کردن، موقعیت مهره را نسبت به بدنه اتصال علامت بزنید.
2. برای مونتاژ مجدد، از آچار برای سفت کردن مهره به موقعیت اصلی استفاده کنید.
3. با آچار کمی سفت کنید تا زمانی که افزایش جزئی در گشتاور احساس شود.
برش لوله
دو روش مختلف را می توان برای برش لوله ها استفاده کرد:
1. کاتر لوله
2. اره آهن بر
کاتر لوله
برای دستیابی به یک اتصال بدون نشتی، لوله باید به صورت صاف بریده شود. استفاده از یک کاتر لوله با کیفیت خوب و تیغه مناسب برای جنس لوله توصیه می شود.
سعی نکنید با برش های عمیق در هر دور کاتر، زمان برش را کاهش دهید. این کار باعث سخت شدن لوله می شود.
انتهای لوله باید صاف شود تا از آسیب به اتصال جلوگیری شود و اطمینان حاصل شود که لوله به انتهای اتصال می رسد.
برش با اره آهن بر
برای برش لوله با اره آهن بر و داشتن انتهای صاف، لوله باید با بلوک های راهنما بریده شود.
این روش برش نیاز به صاف کردن انتهای لوله دارد.
هشدار
لوله را در گیره ای که در جایی که در اتصال قرار می گیرد، نگه ندارید (گیره روی لوله علامت می گذارد که ممکن است باعث نشتی شود و ممکن است باعث بیضی شدن شود).
جابجایی لوله
خراش روی لوله ممکن است باعث نشتی شود. بنابراین، مهم است که لوله را با دقت جابجا کنید تا خطر نشتی کاهش یابد.
برخی اقدامات احتیاطی که باید انجام شود
1. لوله ها نباید روی زمین کشیده شوند.
2. لوله ها نباید از قفسه لوله بیرون کشیده شوند، به خصوص در مورد لوله های با قطر خارجی بزرگ.
لوله مسی
در صورت استفاده از لوله مسی از قرقره، انتهای لوله را نگه دارید و قرقره را به سمت بیرون بچرخانید تا لوله روی سطح صاف قرار گیرد.
بازرسی لوله
استفاده: این یک گیج "نرو-بیا" است و باید به شرح زیر استفاده شود:
اتصال را طبق دستورالعمل های زیر بسازید: 1/4 اینچ (6 میلی متر)، 3/8 اینچ، 1/2 اینچ (12 میلی متر) - 1-1/4 دور از سفت شدن با دست. شکاف بین مهره و بدنه را با استفاده از گیج مناسب بررسی کنید. اگر گیج به راحتی در شکاف قرار می گیرد، مهره را بیشتر سفت کنید تا زمانی که گیج نتواند وارد شکاف شود.
ایمنی بالا
در کاربردهایی که شرایط سخت و فشار بالا وجود دارد، رویه های نصب زیر را توصیه می کنیم:
1. بررسی کنید که مهره با دست سفت شده است.
2. لوله را وارد کنید (تا شانه).
3. مهره را با آچار بچرخانید تا لوله آزادانه نچرخد.
4. موقعیت مهره را علامت بزنید.
5. مهره را 1-1/4 دور بچرخانید.
این روش تضمین می کند که حتی اگر قطر خارجی لوله در حداقل تلرانس باشد، حلقه ها در طول چرخش کامل 1-1/4 با لوله در تماس خواهند بود.
برای اطمینان از حداکثر قابلیت اطمینان و عملکرد اتصال، هنگام انتخاب لوله برای هر کاربرد باید دقت زیادی شود.
انتخاب لوله
چهار متغیر باید هنگام سفارش لوله برای استفاده با اتصالات در نظر گرفته شود:
1. جنس
2. ضخامت دیواره لوله
3. پرداخت سطح لوله
4. سختی لوله
لوله باید مطابق با استاندارد ASTM A213 یا ASTM A269 باشد، بدون درز و کاملاً آنیل شده باشد.
لوله باید عاری از خراش باشد و برای خم شدن و فلر کردن مناسب باشد.
چرا ما را انتخاب کنید
1: سبک های مختلف برای هر محصول و محصولات پنوماتیک سری کامل.
2: سفارش نمونه و سفارش با مقدار کم قابل قبول است.
3: سفارشی سازی بر اساس درخواست ویژه شما.
4: ارائه اطلاعات رایگان محصولات.
5: موجودی زیاد برای ارسال سریع.
س: آیا می توانید نمونه های رایگان را ارائه دهید؟
پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055
س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغناتصالاتفشار سنجو غیره.
س:چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم
برنج، آلومینیومپردازش مواد. مانند فشار بالاشیر / شیر برقی / شیر الکتریکی شیر /شیر آب/شیر پنوماتیک / سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکو غیره محصولات.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال هاست که تامین کننده OEM هستیم و در ساخت آن حرفه ای هستیم. اما شما باید در صورت امکان به ما مجوز بدهید.س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.
س:
آیا گارانتی موجود است؟
پاسخ: بله، به طور معمول محصولات یک سال گارانتی کیفیت دارند.
س: آیا کانکتور در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
اقدامات متقابل در محیط بسیار سرد رزوه G یک لوله مستقیم استوانه ای است که خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی هنگام سفت شدن تنگ تر و تنگ تر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله استوانه ای مستقیم است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟
پاسخ: 1MPa=10bar≈145psi≈10kg س: معمولاً چه عواملی باعث سوختن کویل های شیر برقی می شود؟
پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،
محیط
گرم، لرزش شدید و غیره.
س:
در محیط های با دمای بالا یا بسیار سرد، چه نکاتی باید برای اجزای پنوماتیک رعایت شود؟نقطه تمرکز اقدامات متقابل در محیط دمای بالا
اقدامات متقابل در محیط بسیار سرد آب بندی ها
| فلورورابرب، PTFE |
نیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان |
روانکاری |
| گریس مصنوعی دمای بالا (فراریت کم) |
گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین) |
تصفیه منبع هوا |
| تقویت خنک کننده، حذف آب کارآمد |
خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
اجزای فلزی |
| فضای انبساط را رزرو کنید |
موادی با چقرمگی در دمای پایین انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید. |
اجزای کنترل |
| کویل های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی |
جعبه های عایق نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید. |
نصب |
| دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید. |
از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپوشانید. |
