| Place of Origin: | CHINA | نام تجاری: | NBSANMINSE |
|---|---|---|---|
| گواهی: | CE | Model Number: | CN5000 |
|
اطلاعات تکمیلی |
|||
| فرم نقش: | تک عملیاتی | سیگنال ورودی: | 4-20madc |
|---|---|---|---|
| حداقل سیگنال فعلی: | 3.0 کارشناسی ارشد (نوع استاندارد) ، 3.8 میلی آمپر (هارت) | فشار ورودی هوا: | 1.4-7kgf/cm2 (0.14-0.7mpa) |
| سفر: | 10-150 میلی متر 0-60 ° 0-90 ° | دمای ذخیره سازی: | -40-80 درجه سانتیگراد |
| دما: | -30-70 درجه سانتیگراد | مواد: | آلیاژ آلومینیوم |
| وزن: | 1.5 کیلوگرم | ||
توضیحات محصول

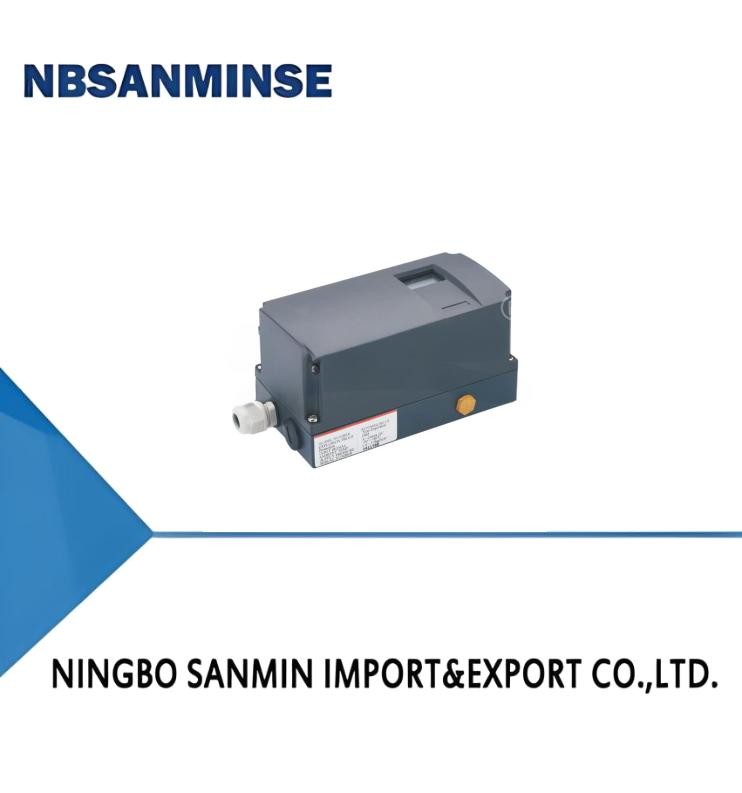

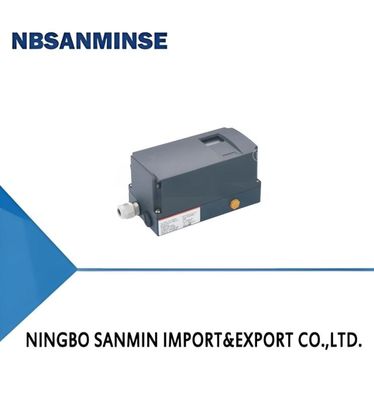

| CN5000 مکان شناس هوشمند شیر برق |
|
1، این مکان شناس کنترل کامل دیجیتال داخلی، قابلیت اطمینان بالا، ثبات خوب، حجم کوچک، وزن سبک و غیره 2بدون هیچ ابزار، فقط روی چند دکمه بر روی رابط مکان شناس فشار دهید، می توانید عیب یابی را تکمیل کنید. 3. عملکردها آسان برای تنظیم و تنظیم راه واکنش است / زمانی، نوع دریچه باز / بسته، ویژگی خروجی، حرکت مستقیم یا زاویه ضربه و همچنین تنظیمات مستقیم است. |
|
اول، خلاصه محصول CN5000 موقعیت دهنده الکتریکی هوشمند دریچه، استفاده از عملکرد و عملکرد کاملا دیجیتال، مناسب برای حرکت مستقیم یا زاویه ای از محرک های پنوماتیک.روش تک عمل و دو عمل با استفاده. مکان شناس یک ابزار سیستم دو سیم است، عملکرد تنظیم PlD را فراهم می کند، اما به عنوان یک تنظیم کننده و موقعیت دهنده دستگاه کنترل هوشمند بالا.مکان شناس 4 ~ 20 mA توسط سیگنال های ورودی برای کنترل، کنترل PlD توسط + 24 VDC مدار خروجی سری منبع برق با فرستنده، در همان زمان،این به علاوه سیگنال خروجی کنترلر کامل جریان تبدیل به عملکردهای اصلی تنظیم کننده درایو، با توجه به اصطکاک دریچه در محل کار،با تغییر فشار متوسط ناشی از نیروی نامتعادل به طوری که باز کردن شیر مربوط به سیگنال های کنترل خروجی تنظیم کننده برای دستیابی به موقعیت صحیحاز پروتکل ارتباطات هارت پشتیبانی می کنه |
| ماُدل | C۵۰۰۰ دلار | |
| فرم نقش | اقدامات تک نفره | کار دوگانه |
| سیگنال ورودی | 4-20mADC | |
| حداقل سیگنال جریان | 3.0 mA (نوع استاندارد) ، 3.8 mA (HART) | |
| فشار ورودی هوا | 1.4-7Kgf/cm2 ((0.14-0.7MPa) | |
| سفر | ۱۰ تا ۱۵۰ میلی متر | 0-60° 0-90° |
| رابط برق | G1 / 2، NPT 1 / 2 (اختیاری) | خطای هیسترز | ±0.5٪ F.S |
| رابط تامین هوا | NPT 1 / 4 (اختیاری) | دقت تکرار | ±0.3%F.S |
| درجه حفاظت | IP65 | اوهویژگی خروجی | خطی، درصد مساوی، باز شدن سریع |
| درجه ضد انفجار | Ex IICT6 گیگابایت | سطح مقاوم در برابر زلزله | 6G |
| Sدمای توراج | -40-80 درجه سانتیگراد | ارتباطات (اختیاری) | ارتباطات HART |
| Wدمای کار | -30 تا 70 درجه سانتیگراد | بازخورد | 4-20mA ((DC24V) |
| رطوبت محیط زیست | 5-95 RH (در 40°C) | مشریان | آلیاژ آلومینیوم |
| Lسال | ±1%F.S | Wهشت | 1.5 کيلوگرم |
| مقاومت | 3250/20 مادک،HART340/20 مادک | Pنه | اسپری الکتریکی از پلی استر اپوکسی |
|
* پارامترهای فوق با دمای جو 20 °C 760mmHg، رطوبت نسبی 65٪ RH برای معیار است. سوم، دستورالعمل نصب 1. شفت اصلی به مکان شناس با محرک های پنوماتیک متصل می شود. اتصال لوله های خروجی اجازه ندارد پدیده نشت داشته باشد. 2. فشار "+" و "_" ترکیب کلید به حرکت دریچه در نیمه باز کردن,نگرانی مقدار نمایش که آیا در 50% اگر نه, چرخش گیرنده تنظیم, آن را در این محدوده;با استفاده از ترکیب کلید "_" روی "+" فشار دهید، مقادیر موقعیت دریچه در محدوده تغییرات زیر قرار می گیرند: A، حرکت مستقیم (20٪ - 80٪) ، B، زاویه ضربه (٪ 5٪ - 95٪). 3. در همان زمان نگه دارید کلید عملکرد و "+" کلید بیش از بیش از 5 ثانیه است، شروع آغاز خودکار. 4. پس از موفقیت در راه اندازی بر اساس FlNSH، فشار functionmodel بیشتر از 5 ثانیه برای خروج است. 5. نگه داشتن کلید تابع بیشتر از 5 ثانیه برای ورود به منوی کلیک کنید "+3key changes value, and then click"-"key recovery value. فشار کلید حالت بیشتر از 5 ثانیه برای ذخیره و می توانید. |
|||
| ماُدل | فرم عملکردی | برنامه تولید | حالت Aب) | نوع حفاظت | رابط الکتریکی | گازرابط مدار | نوع نصب |
| CN5000 |
0استاندارد عملکرد |
سفر مستقیم | S تک عمل |
N نوع عادی |
1G1/2 ((اختیاری) | 1Rc1/4 (اختیاری) | لوازم جانبی استاندارد نصب |
| عملکرد بازخورد موقعیت شیر | R حرکت زاویه | D عمل دوگانه | Aنوع ایمنی ذاتی | 2NPT1/2 ((اختیاری) | 2NPT 1 / 4 (اختیاری) | لوازم جانبی نصب (تصویر شکل را ببینید) | |
| 2HART | _____ | _____ | Bنوع ضد شعله | _____ | _____ |
0پایگاه نصب و نگهداری (سائز سفارشی خریدار) |
|
| بازخورد موقعیت شیر 3 +HART | _____ | _____ | _____ | _____ | _____ | _____ |
