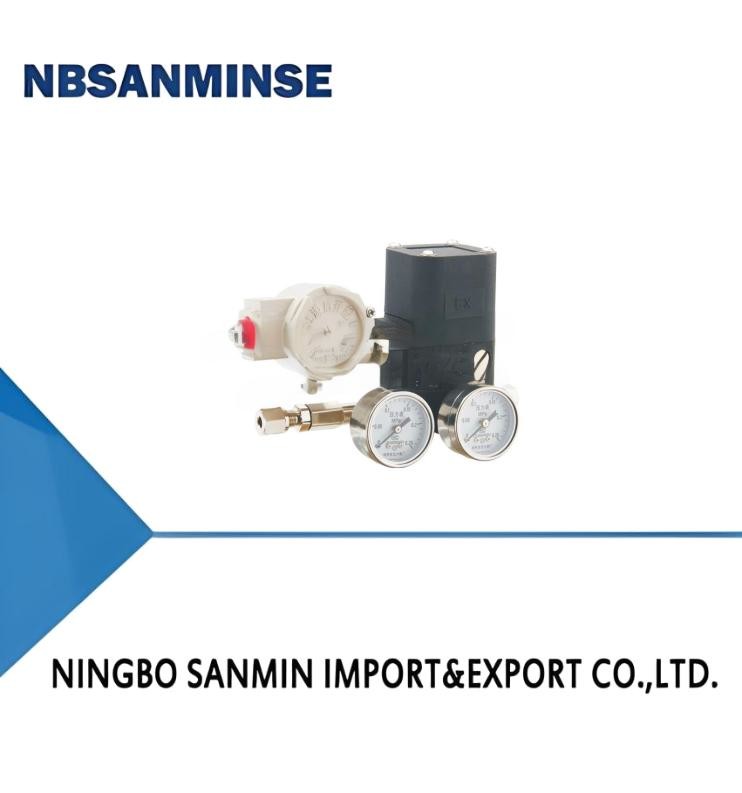

EPC1000 دستگاه موقعیت دهی شیر الکترو پنوماتیک

Place of Origin:	CHINA	نام تجاری:	NBSANMINSE
گواهی:	CE	Model Number:	EPC1

اطلاعات تکمیلی
خطای ذاتی:	۱٪	تکرار:	0.5٪
خطای هیسترزیس:	۱٪	فشار هوا:	140-700kpa
حداکثر جریان:	7.6m3/ساعت (در عرضه هوا 175kpa) 20m3/ساعت (در عرضه هوا 700kpa)	دما:	-30 ~ 60 ℃
مصرف هوا:	0.3m3/h	رابط برق:	NPT1/2 ((G1/2)
مواد پوسته:	آلیاژ آلومینیوم ، پردازش فناوری Pensu	ابعاد کلی:	(نوع معمولی و نوع ایمنی ذاتی) Ex iaIICT6 Gb87x160x107 ((ملی متر) ((نوع ضد شعله) Ex dIBT6Gb:97x186x20
وزن:	(نوع معمولی و نوع ایمنی ذاتی) Ex Iaⅱct6 GB 0.94kg (نوع ضد شعله)	مقاومت Ω:	180 180 90 90 90 90 220 220
لوازم جانبی:	0 همیشه 0 مانند فشار فیلتر هوا ترکیبی کاهش دهنده شیر با فشار فشار پنوماتیک	ساختار:	G نوع معمولی از نوع ضد شعله ور I نوع ایمنی ذاتی

توضیحات محصول

EPC1000 الکترو -نوماتیک موقعیت دهنده شیر
مجموعه EPC1000 از کنورترهای الکتریکی یک نوع جدید از ساختار واحد کنورتر الکتریکی است.که می تواند سیگنال جریان ورودی متفاوت به سیگنال پنوماتیک خروجی مربوطه تبدیل شود. کنورتر دارای یک تقویت کننده قدرت پنوماتیک در داخل، شما می توانید یک قدرت خروجی بالاتر از سیگنال های پنوماتیک را به انواع محرک های پنوماتیک برای بهبود سرعت کار محرک.
خطای ذاتی	۱٪	تکرار	0.5 درصد
خطای هیسترز	۱٪	فشار هوا	140-700KPa
حداکثر جریان	7.6m3/h ((در 175KPa هوا) 20m3/h ((در 700KPa هوا))	دمای محیط	-30°C تا 60°C
مصرف هوا	0.3m3/h	رطوبت محیط زیست	18 تا 85% RH
رابط برق	NPT1/2 ((G1/2)	مواد پوسته	آلیاژ آلومینیوم، پردازش تکنولوژی Pensu
ابعاد کلی	(نوع معمولی و نوع ایمنی ذاتی) Ex iaIICT6 Gb87x160x107 ((ملی متر) ((نوع ضد شعله) Ex dIBT6Gb:97x186x202 ((ملی متر)	وزن	(نوع معمولی و نوع ایمنی ذاتی) Ex iaIICT6 Gb 0.94kg ((نوع ضد شعله) Ex dIBT6Gb 2.35kg

ورودی سیگنالmA دی سی		اوهفشار خروجی K بابا		منسرعت حرکت Ω
4 تا 20 0 تا 10		20 تا 100		180
		100 تا 20		180
		20-60		90
		60 تا 100		90
		60 تا 20		90
		100-60		90
		40 تا 200		220
		200 تا 40		220
ماُدل	سیگنال جریان ورودی		پنوماتیک سیگنال خروجی	Aسزارین	ساختار
EPC1	14-20mA DC		1 20-10OKPa اقدام مستقیم	0 همیشه 0 AS با شیر فشرده کننده فلتر کردن هوا	G نوع عادی
	2 0-10mA DC		2 100-20KPa	OG با فشار سنج پنوماتیک	EX نوع ضد شعله
	3 4-12mA DC		3- 20-60KPa عملکرد مستقیم		I نوع ایمنی ذاتی
	4 12-20mA DC		۴ ۶۰ تا ۱۰۰KPa عملکرد مستقیم
			5 60-20K Pa عملکرد مستقیم
			6 100-60KPaفعالیت مستقیم
			7 40-200KPa عملکرد مستقیم
			8 200-40KPa عملکرد مستقیم
			9 80-240KPa
