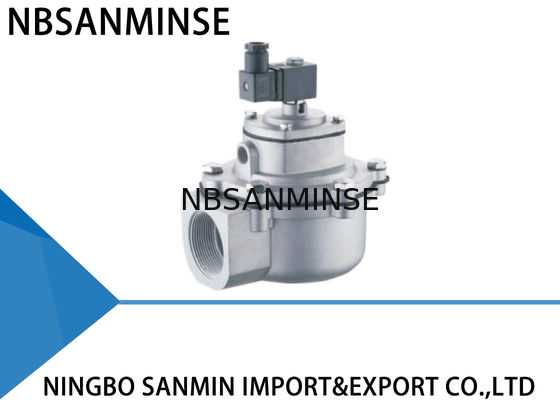

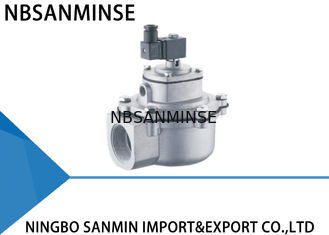

زاویه راست G2 "شیر دیافراگم دیافراگم الکترومغناطیسی QT - Z - 50S

شیر برقی دیافراگمی زاویه راست QT - Z - 50S TURBO

پارامترهای فنی

کاربرد

شیر برقی (که به آن شیر دیافراگمی نیز گفته می شود) "سوئیچ" هوای فشرده در سیستم دمیدن گرد و غبار فیلتر کیسه ای پالس است. با کنترل سیگنال های خروجی دستگاه کنترل جت پالس، گرد و غبار را سلول به سلول به کیسه های فیلتر تمیز می کند تا مقاومت کیسه ها را در محدوده تنظیم شده نگه دارد و در نتیجه عملکرد پردازش و راندمان جمع آوری گرد و غبار کیسه ها را تضمین کند.

شیرهای پالس الکترومغناطیسی سری Z یک شیر زاویه راست هستند که با زاویه 90 درجه بین ورودی و خروجی، برای اتصال نصب بین گنبد گاز و لوله دمیدن کیسه مناسب هستند و جریان هوا و پالس های تمیز کننده گرد و غبار رضایت بخش را فراهم می کنند.

اصل کار

شیر دیافراگمی پالس الکترومغناطیسی از دو محفظه گاز تشکیل شده است. هنگامی که هوای فشرده وصل می شود، از طریق سوراخ وارد محفظه پشتی می شود، فشار در محفظه گاز پشتی دیافراگم را به سمت خروجی شیر فشار می دهد و شیر الکترومغناطیسی در وضعیت "بسته" باقی می ماند.

سیگنال های الکتریکی از دستگاه کنترل جت پالس، آرمیچر شیر پالس الکترومغناطیسی را حرکت می دهند. خروج هوا از محفظه گاز پشتی باز می شود و محفظه گاز پشتی به سرعت فشار خود را از دست می دهد، بنابراین دیافراگم به عقب حرکت می کند و هوای فشرده از خروجی شیر عبور می کند. شیر پالس الکترومغناطیسی در وضعیت "باز" قرار می گیرد.

هنگامی که شیر پالس الکترومغناطیسی به موقعیت اصلی خود باز می گردد.

خروج هوا از محفظه گاز پشتی بسته می شود و فشار در محفظه گاز پشتی افزایش می یابد که دوباره دیافراگم را به طور محکم فشار می دهد.

ساختار مواد

بدنه: دایکاست ADC12

آرمیچر: فولاد ضد زنگ 430 FR

دیافراگم: نیتریل یا ویتون

فنر: فولاد ضد زنگ 321

بست ها: فولاد ضد زنگ 302

غشاهای با کیفیت خوب برای تمام شیرها انتخاب و استفاده می شوند، با بررسی هر قطعه در هر مرحله تولید، و قرار دادن در خط مونتاژ مطابق با تمام مراحل. هر شیر تکمیل شده باید تست دمیدن الکتریکی را انجام دهد.

چرا ما را انتخاب کنید

1: سبک های مختلف برای هر محصول و محصولات پنوماتیک سری کامل.
2: موجودی زیاد برای حمل و نقل سریع.

3: سفارش نمونه و سفارش مقدار کم قابل قبول است.
4: سفارشی سازی بر اساس درخواست ویژه شما.
5: ارائه اطلاعات رایگان محصولات.
6: کیفیت قابل اعتماد تضمین شده و خدمات پس از فروش فعال

س: آیا می توانید نمونه های رایگان ارائه دهید؟

پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چیست؟

پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری،شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، اتصالات هوا و روغن، گیج فشارو غیره.س: چه نوع محصولاتی می توانید بسازید؟

پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ را بسازیم،برنج، آلومینیومپردازش مواد.

مانند فشار بالاشیر / شیر برقی / شیر الکتریکی / شیر آب /شیر پنوماتیک/ سیلندر هوا / شیر هیدرولیک / انباشتگر هیدرولیکمحصولات و غیره. س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و حرفه ای در ساخت هستیم. اما شما باید در صورت امکان به ما مجوز بدهید.س: آیا می توانید کالاهای برند معروف اصلی پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س: آیا گارانتی موجود است؟پاسخ: بله، معمولاً محصولات دارای گارانتی کیفیت یک ساله هستند.س: آیا اتصال در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟

پاسخ:

رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشت به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.

رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.

س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟

گریس مصنوعی دمای بالا (فرار کم) س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟

پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته و فنر شیر،

محیط

گرم، لرزش شدید و غیره. س: هنگام استفاده از قطعات پنوماتیک در محیط های با دمای بالا یا بسیار سرد به چه نکاتی باید توجه کرد؟

نقطه تمرکز

اقدامات متقابل در محیط دمای بالا

اقدامات متقابل در محیط بسیار سرد

مهر و موم

فلورورابر، PTFEنیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان روانکاری

گریس مصنوعی دمای بالا (فرار کم) گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته پایین)
