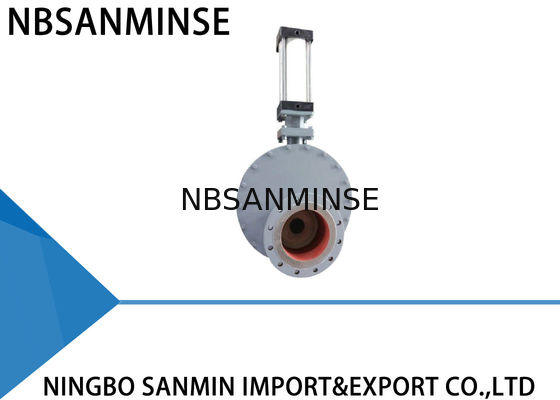

شیر دیسکی دوگانه پنوماتیک ضد سایش بدنه چدن SMWZ644 -DNA - R

عملکرد اصلی

شیر دو دیسکی مدل WZ644-10Q از آب بندی دو دیسکی استفاده می کند و سطوح آب بندی از آلیاژ مقاوم در برابر سایش یا سرامیک ساخته شده اند. آب بندی 100% هوا بند است و شیر عمر طولانی را به دست می آورد، به خصوص در کاربردها. در نتیجه، قابلیت اطمینان کلی سیستم به طور چشمگیری افزایش می یابد.

عملکرد عملیاتی

هنگامی که هوا به پورت سیلندر بالایی وارد می شود، میله پیستون دیسک دوگانه را به سمت پایین فشار می دهد و شیر بسته می شود. هنگامی که هوا به پورت سیلندر پایینی وارد می شود، میله پیستون دیسک دوگانه را به سمت بالا فشار می دهد و شیر باز می شود. فنر فشاری که بین دیسک ها و حلقه آب بندی قرار گرفته است، دیسک ها را به سمت حلقه آب بندی فشار می دهد و همچنین اجازه حرکت عمودی دیسک ها را می دهد که به جبران انبساط و انقباض حرارتی قطعات کمک می کند و آب بندی هوا بند را در همه شرایط تضمین می کند. هنگام فعال کردن شیر، دیسک دوگانه برای جلا دادن و صیقل دادن سطوح آب بندی می چرخد. هنگامی که محصول از شیر عبور می کند، هر ماده ای که وارد محفظه داخلی می شود توسط عمل جریان گردابی حذف می شود. بنابراین، شیر خود تمیز شونده است. می توان هوای اضافی برای اطمینان از عملکرد تمیز در محل ارائه داد. تمام این ویژگی ها عمر طولانی شیر را تضمین می کنند و قابلیت اطمینان سیستم شما را افزایش می دهند.

کاربردها

هرگونه محصولات گرد و غبار، پودر و دانه ای در نیروگاه های زغال سنگی، ذوب کننده ها، کارخانه های آهن و فولاد، صنایع دارویی و شیمیایی.

پارامترهای فنی

حداکثر فشار عملیاتی: 1.0MPa

حداکثر فشار تست: 1.5MPa

دمای عملیاتی: <=200 درجه سانتیگراد

فشار تست نشتی: 1.1MPa

نصب و کاربرد

1. قبل از نصب، مطمئن شوید که عملگر پنوماتیک عاری از هرگونه نقص مانند شکستگی و فرورفتگی است.

2. مطمئن شوید که فلنج اتصال، طول ساختاری، حداکثر فشار عملیاتی و قطر اسمی با الزامات مطابقت دارد.

3. در حین نصب، مجاز به تنظیم مجدد گل پیچ ها و مهره هایی که قبلاً سفت شده اند نیست. مرکز دو خط لوله و قطر شیر را هم محور قرار دهید. سطح فلنج را صاف نگه دارید. نیروی یکنواخت برای سفت کردن پیچ اعمال کنید.

4. پس از نصب، هوا را از پورت های سیلندر بالا و پایین وارد کنید تا ببینید آیا شیر به طور عادی باز یا بسته می شود.

5. سوئیچ کنترل (در صورت وجود) را بررسی کنید تا ببینید آیا به طور قابل اعتماد سفت شده است، آیا پارامتر آن با منبع تغذیه ورودی مطابقت دارد و آیا می تواند به درستی در شرایط باز شدن کامل و بسته شدن کامل کار کند.

روش عیب یابی

ابعاد نصب، نقشه طرح کلی

قطعات و مواد اصلی

س: آیا می توانید نمونه های رایگان ارائه دهید؟

پاسخ: بله، اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055

س: دامنه کسب و کار شما چیست؟

پاسخ: دامنه کسب و کار ماخدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک، هوا و روغن اتصالات، گیج فشار و غیره.

س: چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم

،برنج، آلومینیوم پردازش مواد.مانند فشار بالاشیر / شیر برقی / شیر برقی شیر / شیر آب/ شیر پنوماتیک/سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره.س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما اگر امکان دارد باید به ما مجوز بدهید.س: آیا می توانید کالاهای برند اصلی معروف پنوماتیک و هیدرولیک، ابزار را تهیه کنید؟

پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، Siemens، Rosemount، Marsh، Endress+Hauser و غیره را تامین کنیم.

س:

آیا گارانتی موجود است؟

پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.

اقدامات متقابل در محیط دمای بالا پاسخ:

رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.

رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.

س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟ پاسخ: 1MPa=10bar≈145psi≈10kg

س: معمولاً چه چیزی باعث سوختن کویل های شیر برقی می شود؟

پاسخ: ولتاژ و فرکانس نادرست، سوئیچینگ مکرر، ورود مایع به سر پایلوت، مشکل هسته شیر و فنر،

محیط

گرم، لرزش شدید و غیره.

س:در محیط های با دمای بالا یا بسیار سرد چه نکاتی باید برای اجزای پنوماتیک رعایت شود؟ نقطه تمرکز

اقدامات متقابل در محیط دمای بالا اقدامات متقابل در محیط بسیار سرد
