SMWZ644 -DNA -C واشر دیسک واشر Double Beat 100٪ هوای سازگار با محیط زیست سازگار است

چین SMWZ644 -DNA -C واشر دیسک واشر Double Beat 100٪ هوای سازگار با محیط زیست سازگار است تامین کننده
SMWZ644 -DNA -C واشر دیسک واشر Double Beat 100٪ هوای سازگار با محیط زیست سازگار است تامین کننده

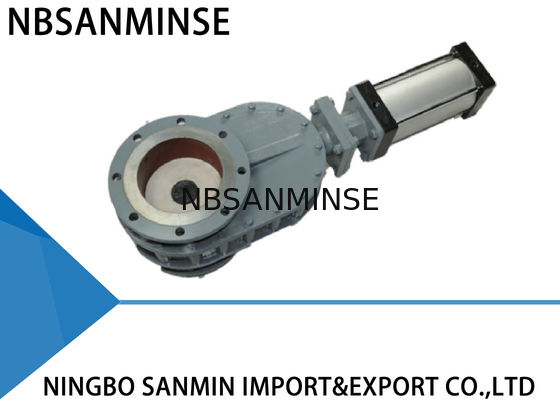

تصویر بزرگ :  SMWZ644 -DNA -C واشر دیسک واشر Double Beat 100٪ هوای سازگار با محیط زیست سازگار است

جزئیات محصول:

محل منبع: چين
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: SMWZ644 (1) -10 (2) -DNA -C

پرداخت:

مقدار حداقل تعداد سفارش: 20
قیمت: Negotiation
جزئیات بسته بندی: کیسه های پلاستیکی، جعبه، کارتن، پالت یا به عنوان مشاوره مشتری
زمان تحویل: مذاکره
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: مذاکره
Contact Now
توضیحات محصول جزئیات
فشار اسمی: 1.0 (MPa) تایپ کنید: دریچه خروجی
درجه حرارت: ≤200 پرس تست حداکثر: 1.5 (MPa)
DN: 50 ، 65 ، 80 ، 100 ، 125 ، 150 ، 200 ، 225 ، 250 ، 300 بدنه شیر: چدن

SMWZ644 -DNA -C واشر دیسک واشر Double Beat 100٪ هوای سازگار با محیط زیست سازگار است


عملکرد اصلی

دریچه دو دیسک مدل WZ644-10Q با استفاده از دو دیسک مستطیلی و سطوح آب بندی از آلیاژ مقاوم در برابر سایش یا سرامیک ساخته شده است. مهر و موم 100٪ هوادهی است و شیر عملکرد عمر طولانی دارد، به خصوص در برنامه های کاربردی. در نتیجه، قابلیت اطمینان سیستم به طور چشمگیری افزایش می یابد.

عملکرد عملیاتی

هنگامی که هوا به داخل بندر فوقانی سیلندر وارد می شود، میله پیستون دو دیسک پایین را پایین می آورد و دریچه بسته می شود. هنگامی که هوا به پورت سیلندر پایین وارد می شود، میله پیستون دو دیسک را بالا می برد و شیر باز می شود. محفظه فشرده بین دیسکها و مهر و موم قرار داده شده، دیسک ها را بر روی حلقه مهر و موم می کند و همچنین باعث حرکت عمودی دیسک ها می شود که کمک می کند تا انعطاف پذیری حرارتی و انقباض قطعات را جبران کند و در هر شرایطی مهر و موم هوادهی را تضمین کند. هنگامی که شیر را فعال می کنید، دیسک دو بار چرخش می دهد و سطوح آب بندی را له می کند. هنگامی که جریان محصول از طریق شیر جریان می یابد، هر ماده ای که وارد محفظه داخلی می شود، با عمل جریانی گرداب برداشته می شود. از این رو، شیر خود تمیز است. خنک کننده هوای اضافی می تواند برای اطمینان از عملکرد تمیز در محل ارائه شود. تمام این خصوصیات، خدمات طولانی برای شیر را تضمین می کنند و قابلیت اطمینان سیستم شما را افزایش می دهند.

برنامه های کاربردی

هر گونه گرد و غبار، پودر و محصولات دانه ای در نیروگاه های برق زغال سنگ، ذوب، آهن و فولاد، صنایع دارویی و شیمیایی.

پارامترهای فنی

حداکثر فشار عملیاتی: 1.0MPa

حداکثر فشار تست: 1.5MPa

دمای کار: 200 ℃

فشار آزمون نشت: 1.1MPa

نصب و کاربرد

1. قبل از نصب، اطمینان حاصل کنید که دستگاه پنوماتیک از هر گونه نقصی مانند شکستگی و مقعر نباشد.

2. اطمینان حاصل کنید که فلنج مشترک، طول ساختاری، حداکثر فشار کاری و قطر اسمی با شرایط مورد نیاز است.

3. در طول نصب، مجاز به تنظیم مجدد ستدس ها و آجیل هایی که در اصل نصب شده اند، مجاز نیست. مرکز دو خط لوله و قطر شیر را به هم متصل کنید. سطح فلنج را مسطح نگه دارید. به طور یکنواخت نیرو را برای تکان دادن پیچ اعمال کنید.

4. پس از نصب، هوا را از پورت های سیلندر بالا و پایین وارد کنید تا ببینید آیا شیر می تواند به طور معمول باز یا بسته شود.

5. کلید کنترل (اگر وجود دارد) را بزنید تا ببیند آیا آن قابل اعتماد بسته است یا خیر، آیا پارامتر آن با منبع قدرت دسترسی است و آیا می توان آن را در شرایط کامل باز و بسته شدن کامل کار کرد.

روش عیب یابی

مشکل علت روش عیب یابی
نشت در سطح آب بندی خاک بین دیسک و سطح مهر و موم خاک را بردارید
آسیب به مهر و موم زدن حلقه تعمیر یا جایگزینی
نشت در مفصل فلنج پیچ پیچ نازک است پیچ را به صورت یکنواخت پیچ کنید
آسیب به سطح فلنج سطح فلنج را تعمیر کنید
آسیب به فاصله فاصله را عوض کنید
دریچه نمی تواند به درستی باز شود یا بسته شود سپرده گرد و غبار گرد و غبار را به طور منظم
فشار هوا ناکافی، نشت شدید تعمیر خط لوله تهویه هوا
اجزای پنوماتیک سالم بوده و از کار افتاده است اجزای آسیب دیده را جایگزین کنید
نشت جعبه چاشنی چاشنی پیر شده و به شدت پوشیده شده است چاشنی را عوض کنید

قطعات اصلی و مواد

مورد نام ماده مورد نام ماده
1 بدن دریچه آهن انعطاف پذیر 5 اتصال T-piece فولاد ریخته گری
2 بدنه سوپاپ آهن انعطاف پذیر 6 پایان دادن به کلاه 45 # فولاد
3 حلقه آب بندی فولاد کربنی + آلیاژ ویژه 7 پیوند گردن چدن معمولی
4 مایع فولاد کربنی + آلیاژ ویژه 8 آلومینیوم محرک پنوماتیک سیلندر آلومینیومی
