دیافراگم دوبل دیافراگم ≤ 200 ℃ SMDF-DNA-J

دیافراگم دوبل دیافراگم ≤ 200 ℃ SMDF-DNA-J

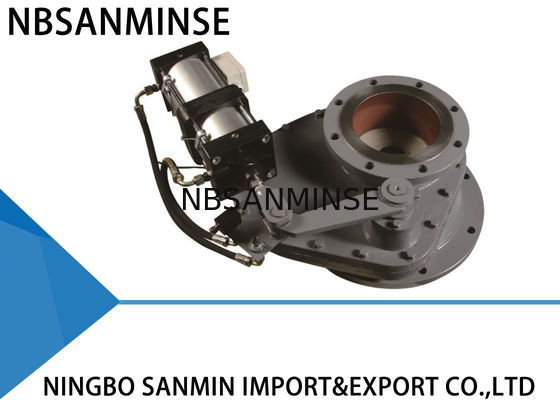

High Performance Double Disc Valve Temperature ≤ 200℃ SMDF-DNA-J

جزئیات محصول:

محل منبع: Ningbo
نام تجاری: NBSANMINSE
گواهی: ISO9001
شماره مدل: SMDF - DNA - J

پرداخت:

مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: Negotiation
جزئیات بسته بندی: کیسه های پلاستیکی، جعبه، کارتن، پالت یا به عنوان مشاوره مشتری
زمان تحویل: مذاکره
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: مذاکره
اکنون تماس بگیرید
توضیحات محصول جزئیات
فشار نامی: 1.0 (MPa) فشار آزمون نشت: 1.1 (MPa)
درجه حرارت: ≤200 ℃ حداکثر فشار آزمون: 1.5 (MPa)
DN1XDN2: 200X350، 200X530، 250X350، 250X400، 300X450 بدن دریچه: چدن

دیافراگم دوبل دیافراگم ≤ 200 ℃ SMDF-DNA-J


اطلاعات تولید

. دریچه دیسک روتاری ساختار جفت اصطکاک سرامیکی یا سختی را به کار می گیرد، که باعث سایش بیشتر و تنگ تر شدن آن می شود. به دلیل ساختار منحصر به فرد، فقط یک بار شروع به نیاز دارد. علاوه بر این، خاکستر به دلیل همین دلیل به سختی در بدن سوپ تجمع پیدا می کند. تمام این ویژگی ها باعث می شود که دوام دنده دیواری دوار باقی بماند.

اصول کارکرد، اصول جراحی، اصول عملکرد

. محرک چرخش ساقه و اهرم را یک چهارم نوبت می کند که دیسک را درایو می کند. کل سطح مهر و موم دیسک به طور مداوم در تماس با صندلی یا پد از طریق نیروی اعمال شده توسط چشمه های coiled. این چشمه ها اجازه می دهند که دیسک به صورت عمودی حرکت کند. این جرقه برای گسترش حرارتی و انقباض اجزای دریچه نیز بر اثر هر فشار برگشتی که طراحی شده بود و بین سطوح آب بندی را غلبه می داد. تفاوت در دیسک مماس به نیروهای اصطکاک صندلی باعث می شود که دیسک روی صندلی خود به عنوان چرخه سوپاپ چرخانده شود، در نتیجه برش و دور کردن هر ماده فرایندی که ممکن است انباشته شود. تمام این ویژگی ها باعث می شود که دوام دنده دیواری دوار باقی بماند. این پشتیبانی قابل اعتماد برای سیستم شما را فراهم می کند.

برنامه های کاربردی

. دریچه دیسک چرخشی می تواند در سیستم انتقال دهنده خاکستر در نیروگاه های حرارتی مورد استفاده قرار گیرد. همچنین می توان در کارخانه های معدن، سیمان، آهک، کارخانه های متالورژی، کارخانه های شیمیایی و سایر زمینه های مورد نیاز برای انتقال خاکسترهای سوزاننده یا سوزاننده استفاده نمود.

پارامترهای فنی

. حداکثر فشار کاری: 1.0 MPA

. حداکثر فشار آزمون: 1.5 MPA

. دمای کار: ≤ 200 ℃

. فشار آزمون نشت: 1.1 MPA

نصب و راه اندازی

1. قبل از نصب، لطفا این راهنما را به دقت بخوانید و وضعیت مطب دینامیک را بررسی کنید.

2. اطمینان از ابعاد فلنج، حداکثر فشار کاری و قطر اسمی مطابق با الزامات.

3. پیچ و مهره و آجیل را تنظیم نکنید. و اطمینان حاصل کنید که مرکز دو خط لوله و مرکز دریچه همسایگی است. سطح فلنج باید صاف باشد و بدون شیب نسبتا بزرگ افقی نگه داشته شود تا مطمئن شود که شیر بتواند آن را ببندد و کار کند. علاوه بر این، پیچ ها باید به صورت متقارن باشند.

4. پس از نصب، پمپ هوا را به دو ورودی هوا تزریق پنوماتیک و اطمینان حاصل کنید که صفحه شیر درست کار می کند.

5. اگر سوئیچ کنترل نصب شده باشد، پارامترهای آن را می توان با منبع تغذیه خارجی مطابقت داد و می تواند به درستی به طور کامل باز یا کاملا بسته شود.

روش عیب یابی

مشکل علت روش عیب یابی
نشت جسم خارجی حذف جسد خارجی
مهر و موم واشر نامناسب است واشر مهر و موم را عوض کنید
سقوط هسته دریچه هسته شیر را عوض کنید
دریچه نمی تواند باز شود یا نزدیک شود قطعات چرخشی قابل انعطاف یا نامعتبر می شوند قطعات نسبی را تنظیم یا جایگزین کنید
فشار یا نشت کافی خط هوایی عرضه را بررسی و تعمیر کنید
اجزای پنوماتیک قدیمی یا نامناسب هستند اجزای پنوماتیک نسبی را جایگزین کنید

ابعاد و طرح کلی نصب

DN ه د کی د nC
150 * 150 310 285 240 210 8-Φ22
200 * 200 310 340 295 265 8-Φ22
225 * 225 310 370 325 295 8-Φ22
250 * 250 330 395 350 320 12-Φ22
300 * 300 330 445 400 368 12-Φ22
200 * 350 310 520 470 265 8-Φ22

قطعات اصلی و مواد
نه مورد ماده نه مورد ماده
1 بدنه بالایی چدن آهنی 5 تحت بدن سوپاپ چدن آهنی
2 حلقه مهر و موم سرامیک یا آلیاژ 6 شفت چرخشی 45 # فولاد
3 صفحه شیر سرامیک یا آلیاژ 7 بازوی چرخشی چدن آهنی
4 بازوی نوسان چدن آهنی 8 محرک پنوماتیک آلومینیوم
